Entretien occasionnel
Information générale
Les intervalles de service et d'entretien pour les points suivants dépendront en majeure partie des conditions sous lesquelles
le pulvérisateur est utilisé. Nous sommes donc dans l'impossibilité de les spécifier.
Remplacement des soupapes et des membranes
Pompes modèle 363 et 463 :
Un kit de révision de pompe à membrane (soupapes, joints étanches,
membranes, etc.) peut être commandé. Déterminez si la pompe est du
modèle 363 ou 463; le kit peut être commandé chez Hardi
numéros de pièce suivants :
Modèle 363 : No. de pièce 75073700
Modèle 463 : No. de pièce 75073900
Soupapes

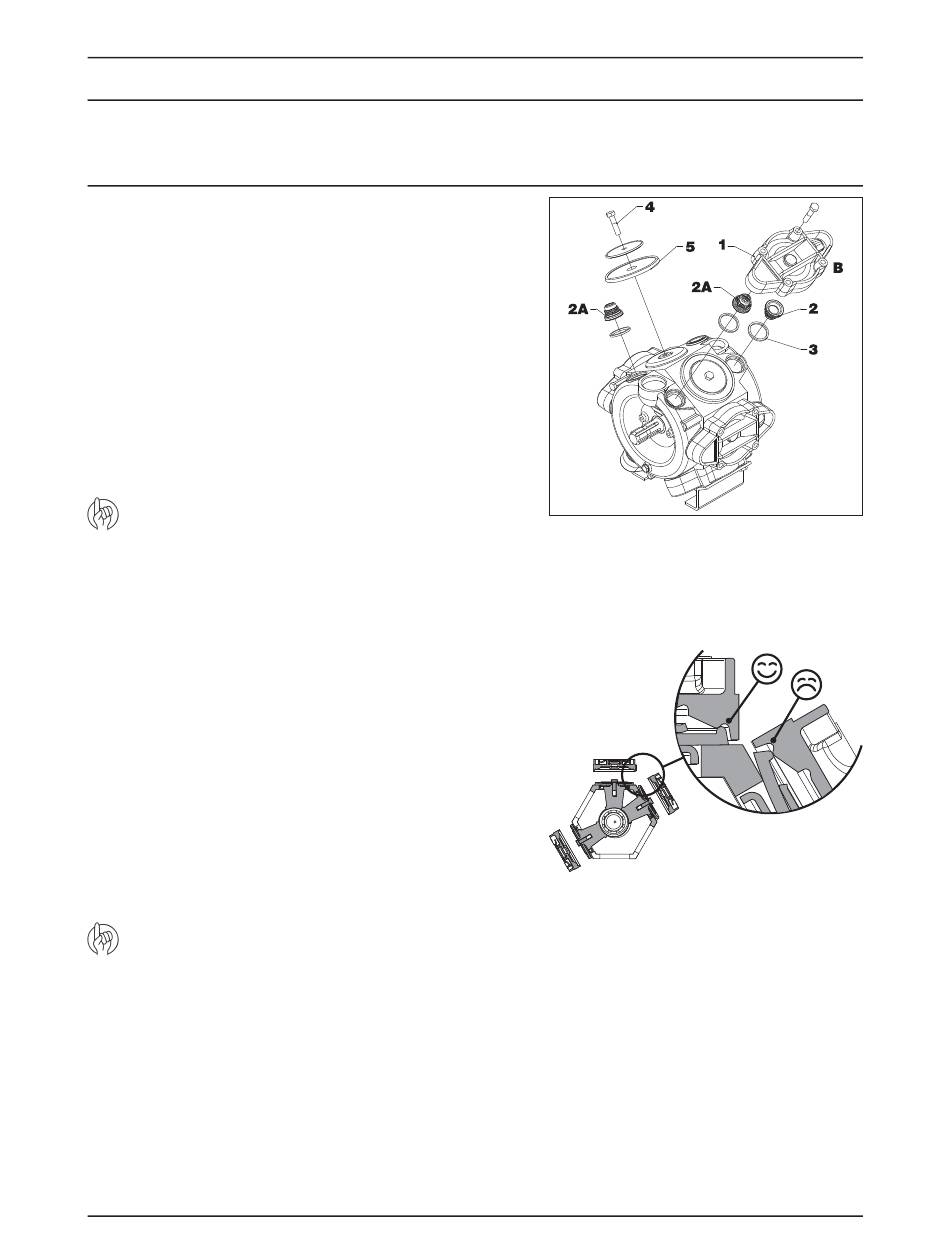

Retirez le couvercle de soupape (1). Avant de remplacer les soupapes (2),
prenez note de leur orientation afin de les replacer correctement !
ATTENTION ! Une soupape spéciale avec un rabat blanc (2A) est
utilisée sur les deux entrées du dessus. Cette soupape doit être
placée dans l'ouverture comme illustré ci-contre. Toutes les
autres sont du type à rabat noir. Il est recommandé d'utiliser des
joints d'étanchéité neufs (3) pour le remplacement ou la
vérification des soupapes.
Membranes
Retirez le boulon de la membrane (4). La membrane (5) peut alors être
remplacée. Si les liquides ont atteint le carter, graissez soigneusement la
pompe de nouveau. Vérifiez aussi que l'orifice de vidange au fond de la
pompe n'est pas bloqué.
Ré-assemblez la pompe des modèles 363 et/ou 463 en appliquant les
réglages de couple suivant :
Couvercle de la membrane 463 : 65 lb/pi (90 Nm)
Boulon de membrane 463 : 60 lb/pi (80 Nm)
Couvercle de la membrane 363 : 50 lb/pi (70 Nm)
Boulon de membrane 363 : 45 lb/pi (60 Nm)
ATTENTION ! Avant de resserrer les 4 boulons sur le couvercle de membrane (B) la membrane doit être positionnée
entre le centre et le dessus pour assurer l'étanchéité correcte entre le boîtier de pompe de la membrane et le
couvercle de la membrane. Pivotez le vilebrequin si nécessaire.
MD
sous les
6 - Entretien
6.7
