Système hydraulique à centre ouvert (équipement optionnel)
Le groupe hydraulique à centre ouvert est requis si le tracteur utilise un
système hydraulique à centre ouvert et/ou si un détecteur de charge
sera utilisé.

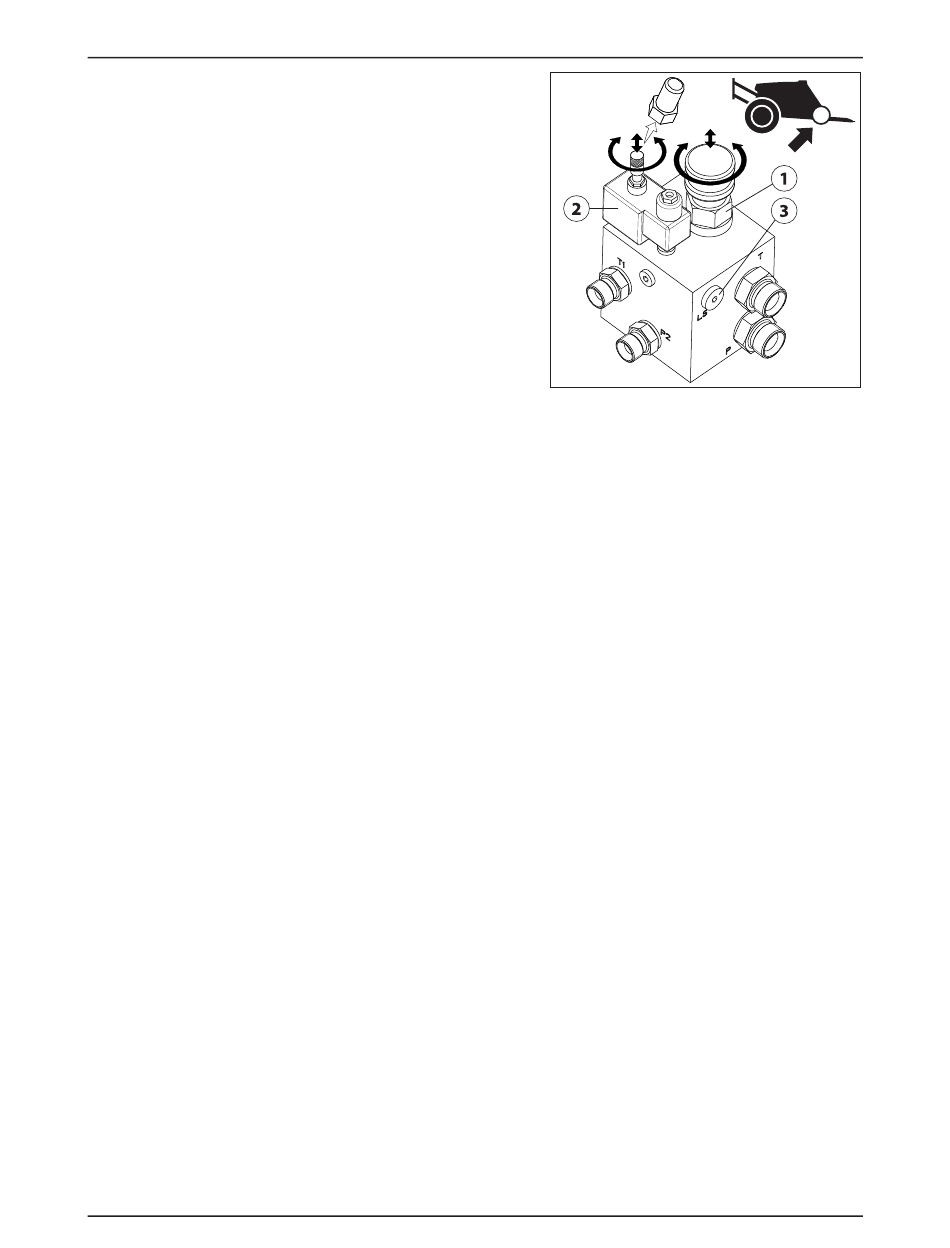

La soupape (1) sur le côté du bloc est réglée à l'usine pour les systèmes
hydrauliques à centre ouvert, cependant si un système à centre fermé
sera utilisé en combinaison avec un détecteur de charge, la soupape
doit être vissée vers l'intérieur.
Certains modèles de tracteur peuvent utiliser la fonction de détection
de charge sans le raccordement d'une ligne de détection externe.
Cependant, si la pression optimale de contrôle de détection ne peut pas
être achevée, une ligne externe de détection doit être installée (3).
Veuillez consulter votre concessionnaire de tracteur pour le réglage
correct et le raccordement approprié.
Avant d'activer le système hydraulique, la soupape devrait être réglée
selon le modèle de tracteur spécifique. Si vous n'êtes pas certain du type
de système hydraulique installé sur votre tracteur, veuillez consulter
votre concessionnaire de tracteur.
Tableau des combinaisons de réglages pour l'élément débit et valeur de
circuit :
No. de soupape
1
Centre ouvert
Ext.
Centre fermé
Int.
Détecteur de charge (LS) Int.
* Si le tracteur exige une soupape de surpression, communiquez avec
votre concessionnaire de tracteur pour des informations
supplémentaires.
±
AVERTISSEMENT ! Toujours vous assurer de détendre ou de rétracter entièrement la soupape de sélection à centre
ouvert et/ou fermé (1). À défaut de ce faire, des dommages aux pièces vitales de la pompe pourraient se produire.
±
AVERTISSEMENT ! Il est d'une importance capitale que les connecteurs sur la ligne de détection soient conservés
totalement propres. Sinon, les impuretés pourraient pénétrer la pompe et ainsi causer des dommages à des pièces
essentielles de la pompe.
2
3 (Sortie LS)
Ext.
Non raccordé
Int.
Non raccordé
Ext. *
Raccordé
4 – Montage du pulvérisateur
4.5
