6 - Entretien

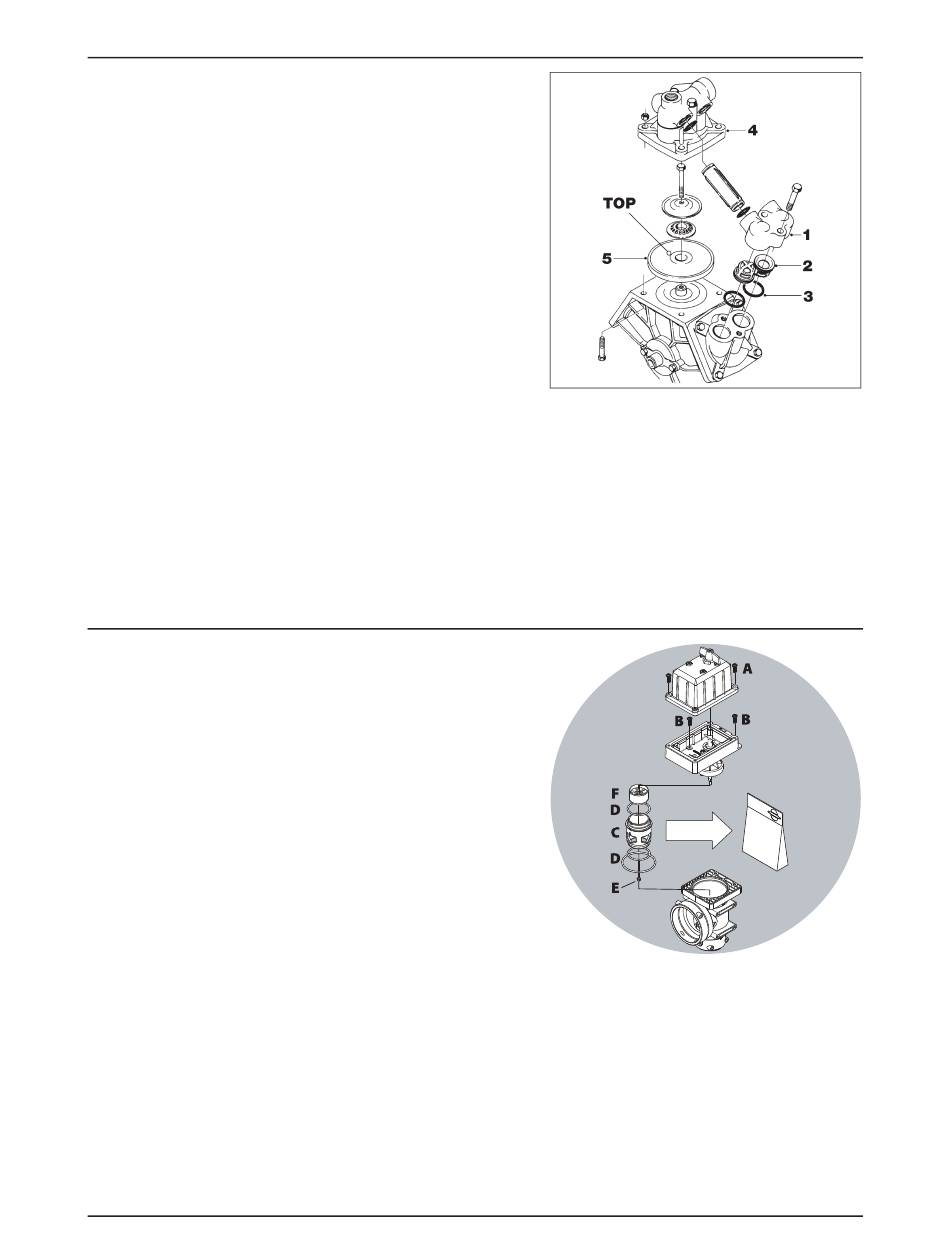

Remplacement des soupapes et des membranes
Pompes de modèle 1303 :
Un kit de révision de pompe à membrane (soupapes, joints étanches,
membranes, etc.) peut être commandé.
Modèle 1303 : No. de pièce 75073600
Soupapes
Retirez le couvercle de soupape (1). Avant de remplacer les soupapes (2),
prenez note de leur orientation afin de les replacer correctement ! Il est
recommandé d'utiliser des joints toriques neufs (3) avec le
remplacement ou la vérification des soupapes.
Membranes
Retirez le couvercle de la membrane (4). Retirez le boulon de la
membrane. La membrane (5) peut alors être remplacée. Si les liquides
ont atteint le carter, graissez soigneusement la pompe de nouveau.
Vérifiez aussi que l'orifice de vidange au fond de la pompe n'est pas
bloqué.
Ré-assemblez ensuite en appliquant les couples ci-dessous :
Couvercle de la soupape : 45 lb/pi (60 Nm)
Couvercle de la membrane : 50 lb/pi (70 Nm)
Boulon de membrane : 45 lb/pi (60 Nm)
Vérification et/ou remplacement du cône de la soupape
régulatrice de pression
S'il devient difficile d'accumuler une pression suffisante ou si des
fluctuations de pression se produisent, il pourrait être nécessaire de
remplacer le cône et le cylindre. Un kit de pièces de rechange peut être
commandé; communiquez avec votre concessionnaire local pour le
service de l'unité.
1. Retirez les 4 vis (A) et enlever le boîtier.
2. Retirez les 4 vis (B) et enlever le cône.
3. Desserrez l'écrou (C) au fond du cône.
4. Remplacez en installant les pièces fournies dans le kit de pièces de
rechange.
5. Assemblez de nouveau en ordre inversé.
6.8
