4 – Montage du pulvérisateur

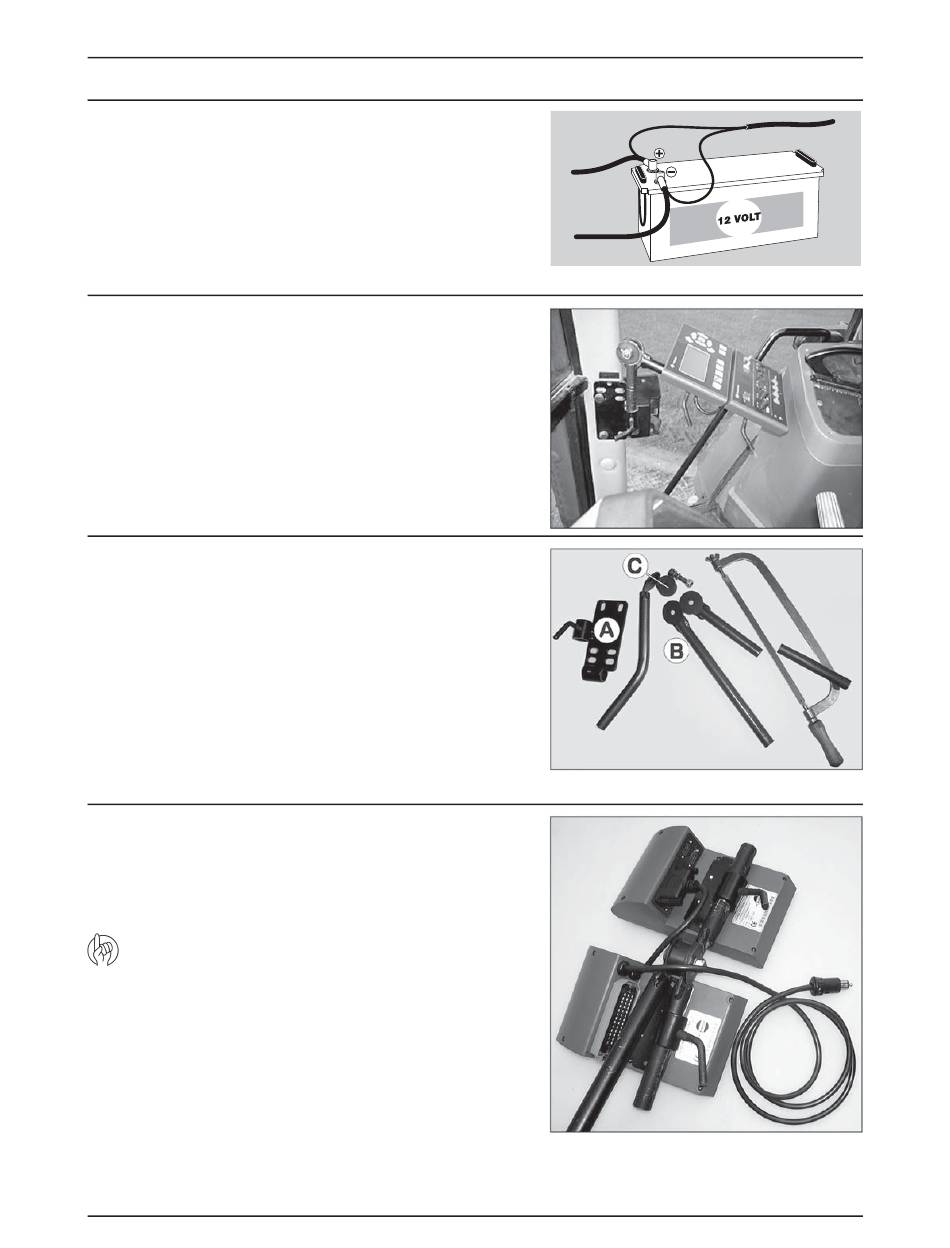

Connexions électriques
Alimentation de courant
Le courant requis est le 12 volts de courant direct. Prenez note de la
polarité ! Les fils doivent être de calibre minimum 10 (4,0 mm²) pour
assurer une alimentation de courant suffisante. Pour l'unité de contrôle
le circuit du tracteur devrait être équipé d'un fusible de 8 ampères. Le
connecteur d'alimentation de courant fourni est standard pour la
plupart des tracteurs plus récents. Si vous utilisez un tracteur équipé
d'un connecteur différent, il sera nécessaire de désassembler le
connecteur et d'attacher les fils sur le connecteur du tracteur.
Boîtes de contrôle
Les boîtes de contrôle sont installées dans la cabine du tracteur dans un
endroit pratique.
L'unité de contrôle de pulvérisation exige :
Fil de calibre 12 awg, fusible de 10 ampères
L'unité de contrôle hydraulique exige :
Fil de calibre 10 awg, fusible de 15 ampères
Installation des supports de l'unité de contrôle
Le support de montage sur tracteur (A) fourni est doté d'un espacement
des trous de 3,9 po (100 mm) et 4,7 po (120 mm). Voir le manuel
d'instructions du tracteur pour l'information concernant les points
d'attache.
Trois tubes (B) sont fournis. Un seul, deux ou les trois peuvent être
utilisés. Ils peuvent être pliés ou raccourcis. Une entretoise (C) est aussi
fournie pour élargir les possibilités de montage. Déterminez la meilleure
option pour votre tracteur ou véhicule.
La plaque du tube (B) est échelonnée. Si elles sont correctement
orientées toutes les boîtes de contrôle seront alignées.
Installation de la boîte de contrôle – Unité de contrôle EVC
Choisissez un endroit approprié dans la cabine du tracteur. Le
placement idéal recommandé est au côté droit du siège de l'utilisateur,
en combinaison avec l'unité de contrôle hydraulique. La boîte de
contrôle doit être installée solidement et entièrement immobilisée.
ATTENTION ! Le siège du tracteur est la position de travail
assumée durant l'usage du pulvérisateur.
4.6
