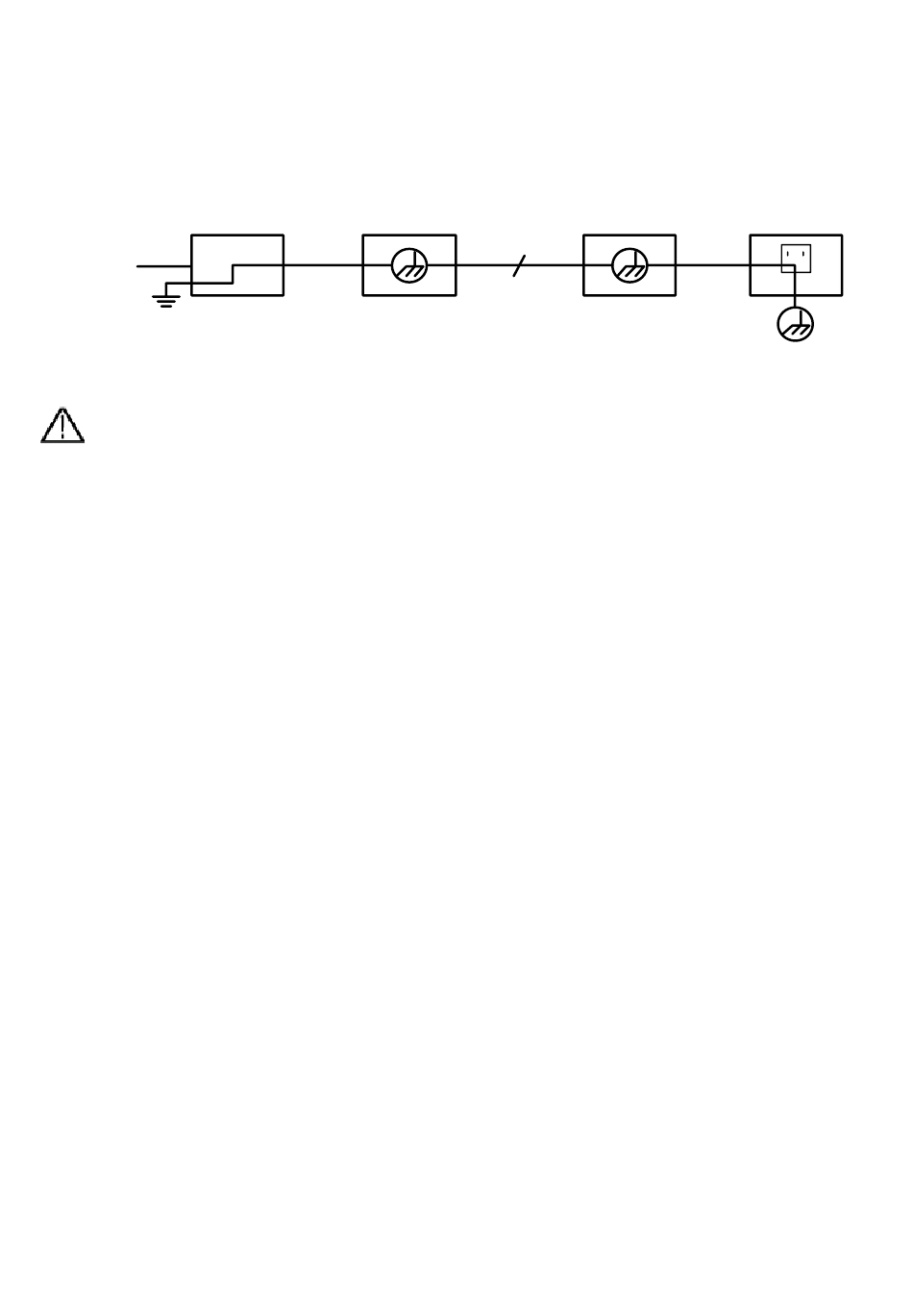

Diagramme du câblage de la masse interne (GND) lorsque l'oscilloscope est connecté à un
PC :
Signal Input
Ground Clip
Attention :
Pour éviter tout risque d'incendie ou de choc électrique, veuillez
respecter les points suivants lorsque le signal d'entrée de l'oscilloscope
connecté dépasse 42 Vpp (30 Vrms) ou que les circuits dépassent
4800 VA :
1. N'utilisez que des sondes et des câbles de test isolés
2. Vérifiez que les accessoires ne sont pas endommagés et qu'ils
ne fonctionnent pas avant de les utiliser.
3. Après la mesure / l'utilisation, retirez les cordons de test et les
accessoires éventuels.
4. Retirez le câble USB de l'oscilloscope avant chaque mesure.
5. Assurez-vous que la tension à mesurer ne dépasse pas la
tension d'entrée maximale de l'appareil, car la tension de
mesure est transmise directement de la sonde de mesure à
l'oscilloscope.
6. N'utilisez pas de câbles de connexion endommagés, par
exemple des fiches BNC endommagées.
7. N'insérez pas d'objets métalliques nus dans les connexions de
l'appareil.
Oscilloscope
Probe
(Battery-power)
USB/LAN Cable
- 6 -
PC
Electrical Outlet
