5.

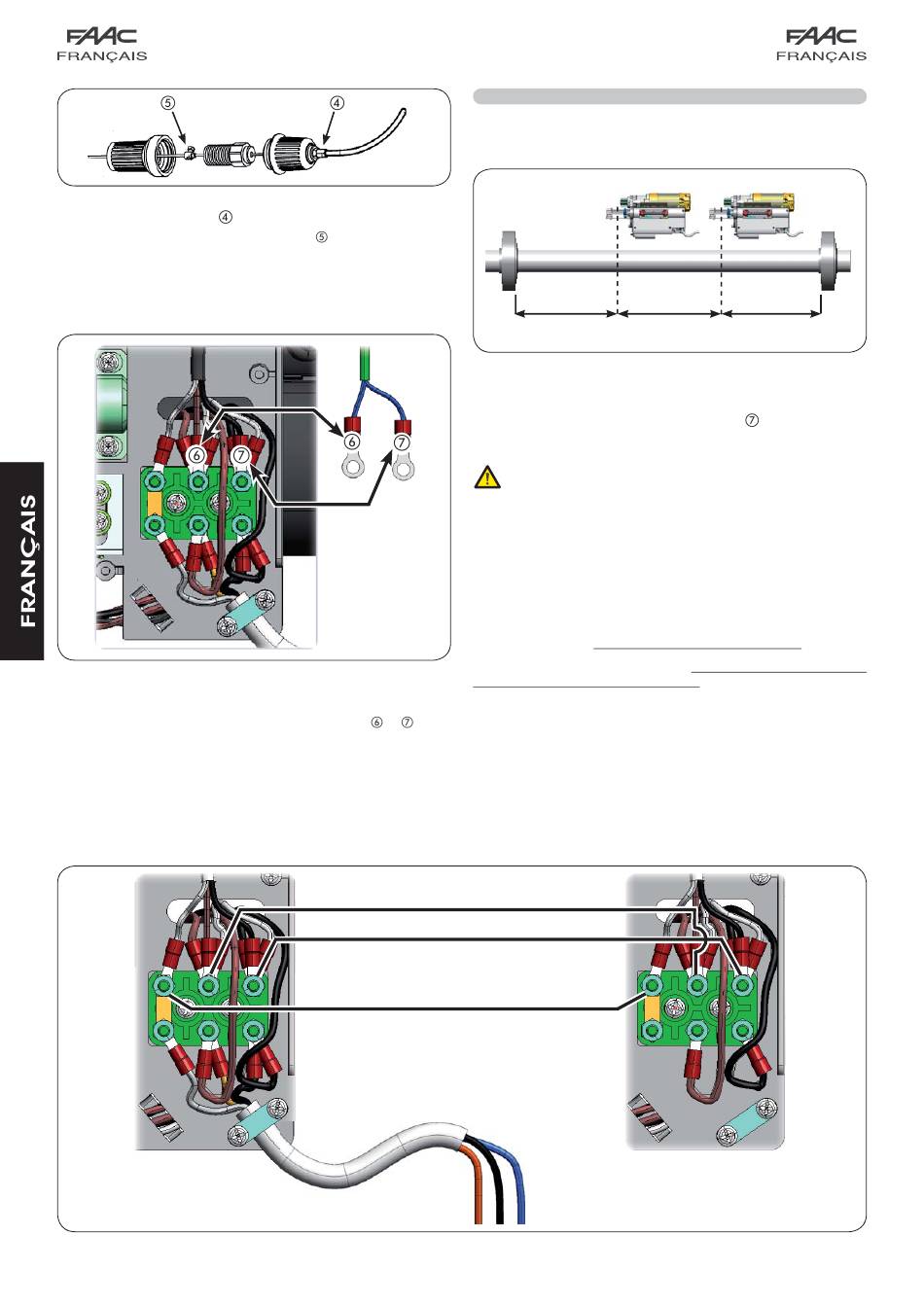

Assembler la poignée de déverrouillage Fig. 18 en veillant à visser
à fond le régulateur réf.
6.
Tirer le fil et serrer avec force la borne réf.
- Pour débloquer le motoréducteur, retenir la partie supérieure
de la poignée et tourner la partie inférieure en sens horaire;
- Pour bloquer de nouveau le motoréducteur, retenir la partie
supérieure de la poignée et tourner la partie inférieure en sens
inverse horaire;
7.
Enlever la protection du groupe fin de course en dévissant les trois
vis visibles;
8.
Connecter les deux œillets en provenance de l'électrofrein au bornier
du groupe des fins de course d'après la Fig. 19 réf.
9.
Refermer le couvercle du groupe des fins de course.
MASTER
Fig. 18
;
:
Fig. 19
et
8 CONNEXION DES DEUX UNITÉS R180/280
Pour les rideaux d'une largeur supérieure à 4,5 mètres, on recommande
d'installer deux opérateurs R180 ou R280 sur les côtés du rideau d'après
la Figure 20.
=
Suivre la procédure de montage des deux motorisations exactement
d'après le chapitre 3. Au terme de l'installation mécanique, suivre la
procédure ci-après:
1.
Enlever et conserver la bride de service réf.
motorisations;
Après avoir démonté la bride de service, veiller à NE
PAS ACTIONNER les couronnes de transmission des
opérateurs de manière à ne pas compromettre le
positionnement des vis de fin de course.
2.
Ouvrir le couvercle des deux groupes de fin de course;
3.
Enlever le câble d'alimentation de la motorisation SLAVE et réaliser
les connexions réalisées dans la figure 21;
4.
Refermer le couvercle des deux groupes de fin de course et
repositionner les brides de service.
Continuer l'installation à partir du chapitre 5 page 6 en suivant les
instructions indiquées uniquement pour l'opérateur MASTER.
Le réglage des fins de course sera donc uniquement réalisé sur l'armoire
MASTER d'après les paragraphes 6 et 6.1.
L'installation de l'électrofrein peut être exécutée indépendamment sur
l'armoire MASTER ou SLAVE.
;
NEUTRAL
8
=
=
Fig. 20
figure 11 des deux
SLAVE
Fig. 21
