6 MISE EN FONCTION DE L'INSTALLATION
La procédure de première mise en fonction de l'automatisme pour
enrouleurs de rideaux R180 ou R280 est fondamentale pour le réglage
correct et automatique des fins de course.
Le groupe de fins de course des automatismes R180 et R280 a en
effet été conçu et assemblé pour permettre, par un seul actionnement
d'ouverture, le positionnement automatique des fins de course.
Procéder comme suit:
1.
Lorsque le rideau est complètement fermé, enlever la bride de
service (réf.
fig. 11) du groupe de fin de course;
2.
Commander une ouverture complète jusqu'à la butée mécanique
ou la hauteur souhaitée;
S u i v a n t l e t y p e d e c o m m a n d e é l e c t r i q u e
utilisée, s'assurer que le mouvement d'ouverture
e s t c o n s t a n t p e n d a n t t o u t e l a c o u r s e .
Éviter d'interrompre le mouvement de montée jusqu'à la
hauteur d'ouverture complète.
3.
Lorsque la position d'ouverture est atteinte (qu'elle soit déterminée par
une butée ou par le client), commander une fermeture complète.
La procédure de sélection automatique des fins de course est terminée;
effectuer certains actionnements pour vérifier que les positions d'arrêt
en ouverture et fermeture sont celles qu'on souhaite.
Pour affiner davantage ces positions, consulter le paragraphe 6.1
"RÉGLAGE MANUEL DES FINS DE COURSE".

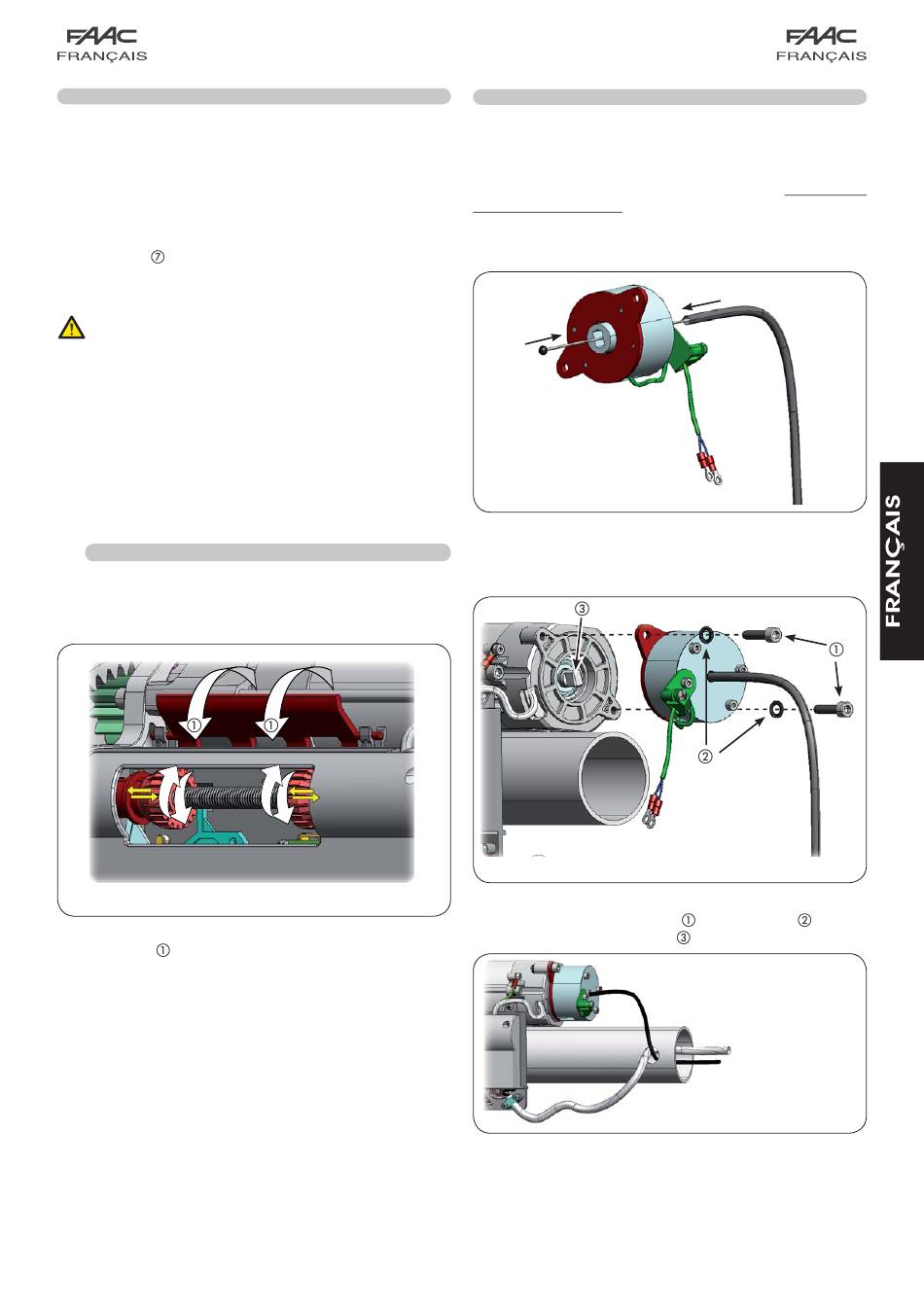

6.1 RÉGLAGE MANUEL DES FINS DE COURSE
Si l'on souhaite modifier/affiner les positions d'ouverture et de fermeture
sélectionnées automatiquement, procéder comme suit:
1.
Amener le rideau en position de fermeture complète, pour le libre
accès au groupe des fins de course;
2.
D'après la Figure 14, plier et maintenir vers le bas le levier de liaison
rotative (réf.
) pour permettre le déblocage des vis de fin de
course;
3.
Tourner les vis de fin de course en sens horaire ou inverse
horaire de manière à anticiper ou à différer l'actionnement des
micro-interrupteurs d'ouverture ou de fermeture;
4.
Relâcher le levier de liaison rotative et effectuer quelques
actionnements pour contrôler l'effet des modifications apportées;
5.
Répéter la procédure qu'on vient de décrire jusqu'à l'arrêt de la
motorisation dans les positions souhaitées.
7
INSTALLATION DE L'ÉLECTROFREIN (option)
L'électrofrein est un accessoire qui garantit le maintien de la position du
rideau, quelle que soit la hauteur d'arrêt.
L'électrofrein agit en effet sur l'arbre moteur en le bloquant à la fin
de chaque actionnement électrique, évitant ainsi que le rideau ne
soit actionné manuellement ou ne perde sa position en raison d'un
déséquilibrage des ressorts de compensation.
Pour l'assemblage de l'électrofrein, procéder comme suit:
Fig. 15
1.
Introduire le fil fourni à l'intérieur du corps de l'électrofrein à fond
contre la sphère terminale (Fig. 15);
2.
Introduire la gaine du fil fourni à fond contre le corps de
l'électrofrein (Fig. 15);
Fig. 14
3.
Assembler l'électrofrein illustré dans la Fig. 16 sur la calotte du
moteur électrique avec les vis réf.
coïncider l'arbre du moteur réf.
4.
Utiliser le trou (Ø 15 mm), réalisé précédemment pour le passage
du câble d'alimentation, pour introduire l'ensemble gaine-câble à
l'intérieur de l'arbre du rideau (Figure 17). Veiller à ce que la gaine
ne suive pas une courbe trop accentuée, empêchant ainsi le
coulissement du câble à l'intérieur.
7
Fig. 16
et les rondelles réf.
en faisant
avec le bloc de l'électrofrein;
Fig. 17
