5.
En prenant comme référence le trou sur la bride Fig. 7 réf.
un trou passant (Ø 10,5 mm) sur l'arbre d'enroulement;
6.
Introduire dans le trou qu'on vient de réaliser la vis de fixation Fig. 7
réf.
en la serrant en appui contre la rondelle et l'écrou de
sécurité;
7.
Nettoyer minutieusement la surface de la bride (réf.
veillant à enlever tout dérivé métallique du perçage précédent;
8.
Insérer sur la bride les deux parties du palier à rouleaux (réf.
Fig. 8) et les encastrer de manière à former un corps unique;
La f e r m e t u r e d u p a l i e r à r o u l e a u x s u r l a
bride est définitive. Toute tentative successive
d'ouverture risquerait de provoquer la rupture
d e s e m b r a y a g e s , e n e n c o m p r o m e t t a n t l a
fonctionnalité.
Ne jamais lubrifier la bride ni le palier avec de
la graisse ou des produits similaires pour éviter
les accumulations successives de poussière et
d'impuretés.
9.
Assembler la couronne de transmission (réf.
vis en réf.
;
10.
Si au chapitre 1.2 on a mesuré un diamètre des poulies
, réaliser
d'enroulement de 220 mm, insérer les adaptateurs de la couronne,
d'après la Fig. 9. Embrayer les adaptateurs dans les logements
sur la couronne. Visser la vis à tête fraisée pour fixer solidement
l'un des deux adaptateurs à la couronne tandis que le second
sera fixé avec la vis à tête arrondie pour l'ancrage du rideau.
11.
Réaliser un trou de 10,5 mm de diamètre sur le rideau au niveau
du trou de fixation sur la couronne de transmission. Utiliser ensuite
la vis à tête bombée et sa rondelle illustrée dans la Fig. 10 réf.
pour la fixation définitive du rideau à la couronne.

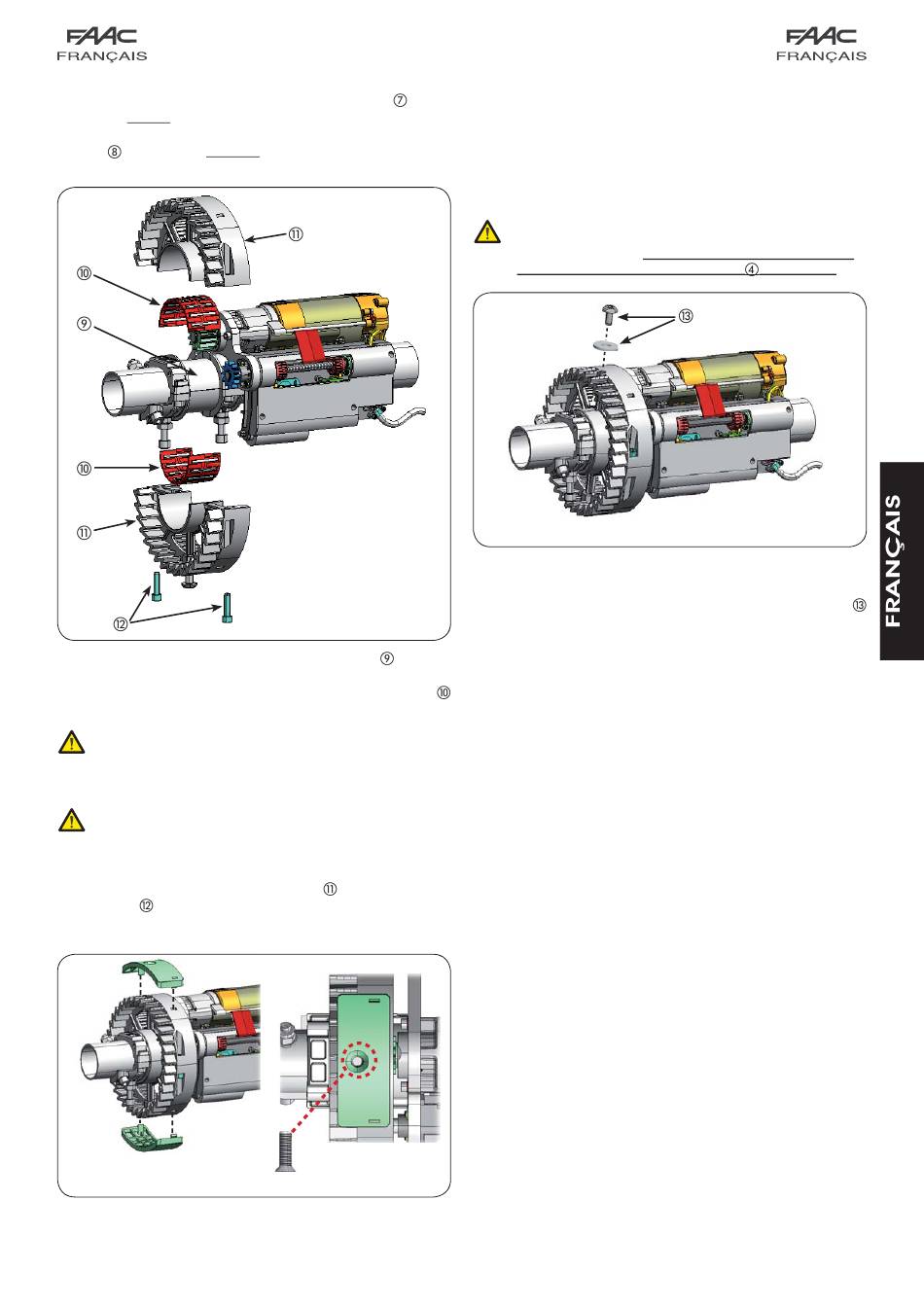

Fig. 8
Fig. 8) en
Fig. 8) avec les deux
Fig. 9
5
La phase d'ancrage de la couronne au rideau peut être
la cause de la perte des positions initiales des fins de
course mécaniques. Pour cela, on recommande de NE
PAS DÉMONTER la bride de service réf.
Fig.1 page 3.
Fig. 10
