Ces instructions sont valables pour les automatismes suivants:
R 180 - R 280
L'automatisme FAAC pour l'actionnement de rideaux est composé d'une
couronne d'actionnement et d'un corps central comprenant la motorisation,
les organes de réduction et le groupe des fins de course.
Les modèles munis d'un électrofrein garantissent le maintien de la position
de soulèvement en cas d'équilibrage imparfait de l'actionnement.
Les automatismes R180 et R280 sont conçus pour l'actionnement de
rideaux à enroulement dont les spécifications techniques correspondent
à celles déclarées par le constructeur FAAC. Éviter toute autre utilisation.
1

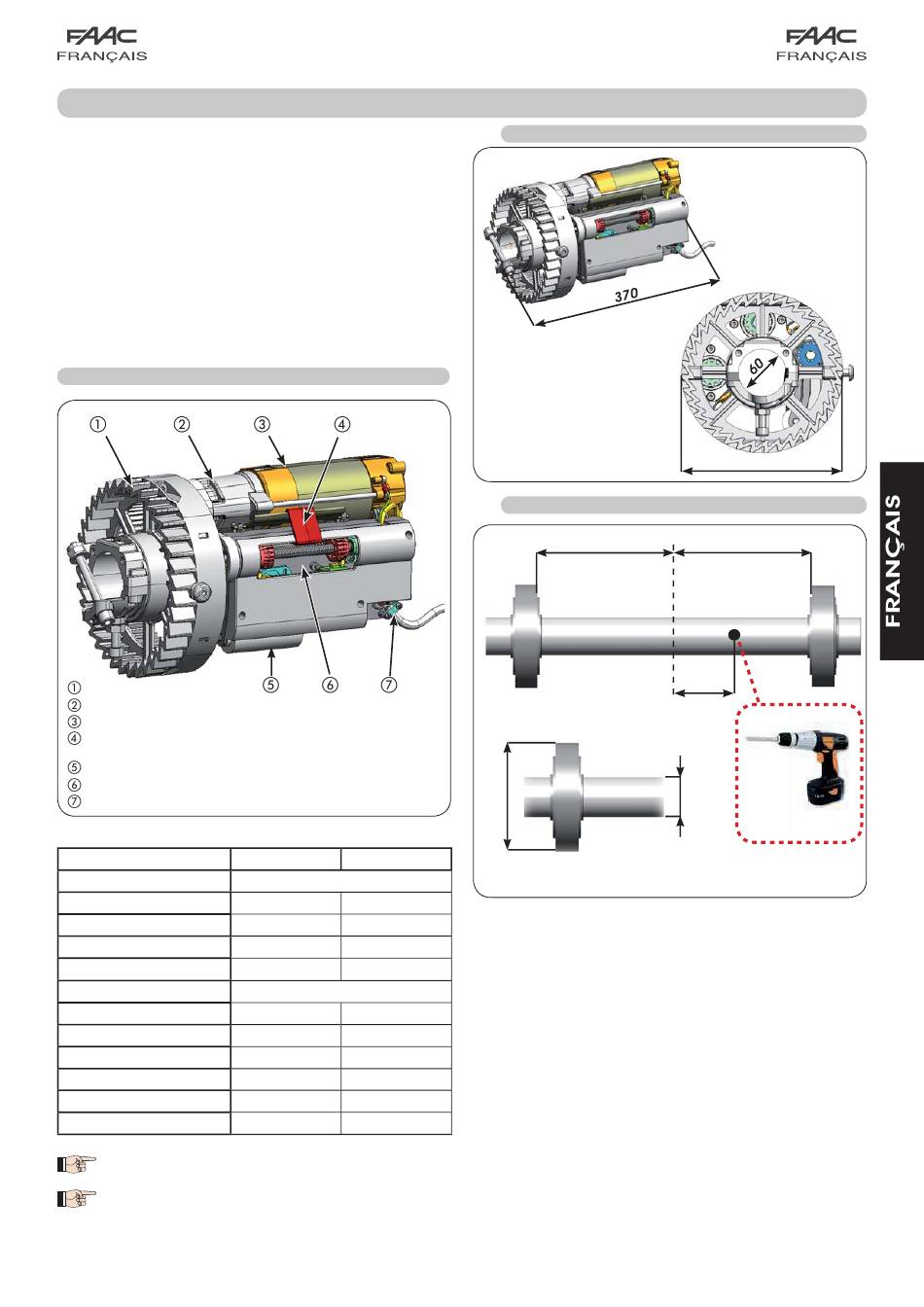

DESCRIPTION ET CARACTÉRISTIQUES TECHNIQUES
Couronne d'actionnement
Groupe de réduction
Moteur monophasé
Bride de service (À NE PAS DÉMONTER jusqu'à l'installation
complète)
Condensateur de démarrage
Groupe de Fin de Course
Câble d'alimentation
Tabl. 1 - Caractéristiques Techniques des Opérateurs R180 et R280
Modèle
Tension d'alimentation
Courant Absorbé
Maxi Couple Moteur
Capacité de Soulèvement
Vitesse d'Enroulement
Température de fonctionnement
Diamètre de l'Arbre du Rideau
Diamètre de la Bride d'Enroul.
Hauteur Maxi Rideau
Largeur Maxi Rideau
Poids Opérateur
R.O.T. (à 25°C)
* utiliser les réductions spécifiques comprises dans la
fourniture de base.
** utiliser les adaptateurs spécifiques.
AUTOMATISME R180 / R280
Fig. 1
R 180
R 280
230 V~ (+6% -10%) 50 (60) Hz
2,4 A
4,4 A
180 Nm
280 Nm
180 Kg
280 Kg
10 tours/min
10 tours/min
- 40 °C ÷ +55 °C
60 /48*/42* mm
60 /48*/42* mm
200 / 220** mm
200 / 220** mm
8 m
8 m
4,5 m
4,5 m
8,7 Kg
12,5 Kg
100 sec
120 sec
1.1 DIMENSIONS
Cotes en millimètres
Fig. 2
1.2 DISPOSITIONS MÉCANIQUES
=
?
Cotes en millimètres
Dérouler complètement le rideau et identifier le point médian de l'arbre
d'enroulement.
D'après la Fig. 3, se déplacer sur la droite du point médian de 400 mm
et réaliser un trou de 15 mm de diamètre. Ce trou sera utilisé pour le
passage du câble d'alimentation et du câble de déverrouillage pour
le dispositif électrofrein en option.
Mesurer les diamètres de la poulie et de l'arbre d'enroulement pour
déterminer l'emploi de réductions pour la bride de fixation ou d'épaisseurs
pour la couronne de transmission du mouvement d'après le chapitre
3.3 "INSTALLATION DE L'OPÉRATEUR".
3
204
=
400
?
Ø 15
Fig. 3
