Nous vous remercions d'avoir choisi nos produits dont nous sommes certains qu'ils répondront pleinement à vos exigences, dans
le respect des performances pour lesquelles ils ont été conçus, c'est-à-dire pour contrôler l'accès des véhicules. EVITEZ TOUT
AUTRE USAGE.
Lire attentivement le présent manuel d'accompagnement du produit, dans la mesure où il fournit d'impor-
tantes indications en matière de sécurité, d'installation, d'utilisation et d'entretien.
1 GENERALITÉS
Les instructions suivantes s'appliquent aux modèles suivants :
Les susdits modèles sont des opérateurs électromécaniques conçus pour l'actionnement de portails coulissants, différant par leurs
caractéristiques et leurs spécifications techniques.
Un blocage mécanique pratique et fonctionnel, qui agit directement sur le moteur, garantit le blocage du portail quand l'opérateur
ne fonctionne pas, par conséquent, aucune serrure électrique n'est nécessaire.
Un dispositif de déverrouillage manuel pratique permet de manoeuvrer le portail en cas de coupure de courant, si les batteries
de secours n'ont pas été installées, ou en cas de dysfonctionnement de l'opérateur.
En outre, ils se distinguent par les composants suivants : le moteur (plus grand pour le modèle C721), le transformateur
(plus grand pour le modèle C721), le pignon (matériaux différents), le levier de déverrouillage (couleurs différentes).
Sauf indication contraire, cette instruction de montage est valable pour les deux modèles.

2. DESCRIPTION ET CARACTERISTIQUES TECHNIQUES

Puissance absorbée Max. (W)
Longueur max. recommandée du portail (m)
Température d'utilisation (°C)
Encombrement motoréducteur
C720 - C721
MODELE
Alimentation
Poussée sur le pignon (N)
Couple Max. (Nm)
Type de pignon
Poids du battant max. (Kg)
Vitesse du portail (m/min)
Type de fin de course
Embrayage
Poids motoréducteur (kg)
Degré de protection
Fréquence d'utilisation
Téléchargé sur www.confort-electrique.fr
C720 - C721
C720
230 V~ 50 Hz
170
320
18
Z28 module 4
15
400
min 8
max 18
Magnétique
Electronique
-20 +55
6
IP44
Voir Fig. 02
DOMESTIQUE
3

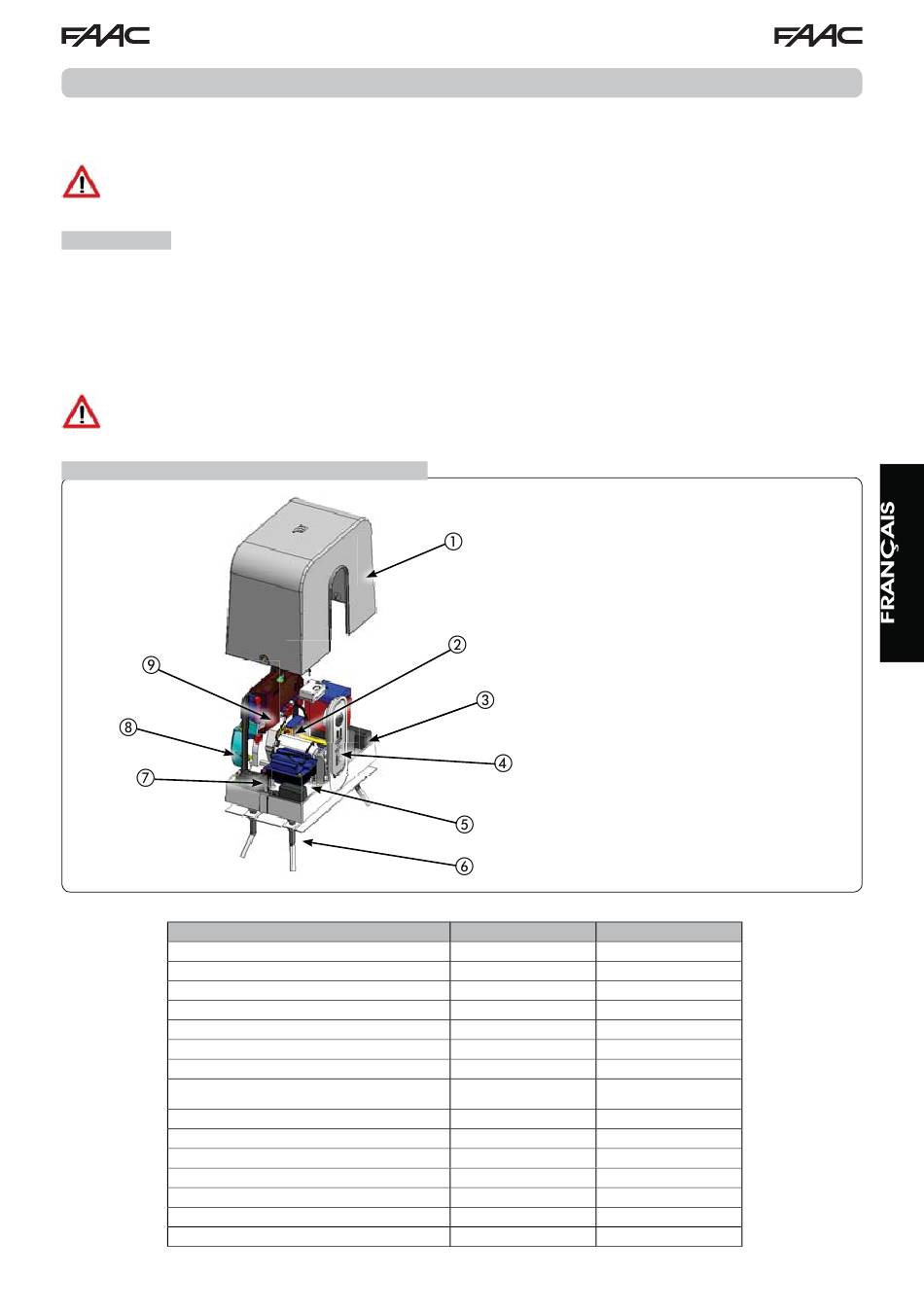

1. Carter de couverture
2. Verrouillage moteur
3. Couverture des tirants
4. Poignée de déverrouillage
moteur
5. Transformateur
6. Plaque de fondation
7. Orifices de passage de
câbles
8. Pignon et cache-pignon
9. Carte éléctronique
C721
230 V~ 50 Hz
290
530
30
Z28 module 4
15
800
min 8
max 18
Magnétique
Electronique
-20 +55
10
IP44
Voir Fig. 02
DOMESTIQUE
Fig. 1
