+24 V CC F 4A
0 V
FE
a = touche démarrage/redémarrage
b = circuits de validation, choisir les électrovannes de sécurité V1 et V2 de façon à être sûr qu'elles ne
s'excitent pas à ½ Umaxi ou, si elles se sont excitées, qu'elles retombent ! Prévoir des suppresseurs
de parasites en parallèle sur les bobines de V1 et V2.
c = EDM, contacts de retour contrôle des électrovannes
d = option : test externe si le pont monté en usine a été retiré
e = connecteur femelle local
f = fusible de protection des contacts à fermeture, valeurs voir Caractéristiques techniques chap.
12.1.7
1' à 4',
= numéros des broches, connecteur Hirschmann, émetteur
1 à 8,
= numéros des broches, connecteur Hirschmann, récepteur
Les câbles de connexion doivent être posés dans un conduit solide pour les soustraire à un
endommagement mécanique.
En cas d'interférences électromagnétiques externes, il est recommandé d'utiliser des câbles de
connexion blindés. Le blindage doit alors être relié à FE par une grande surface de contact.

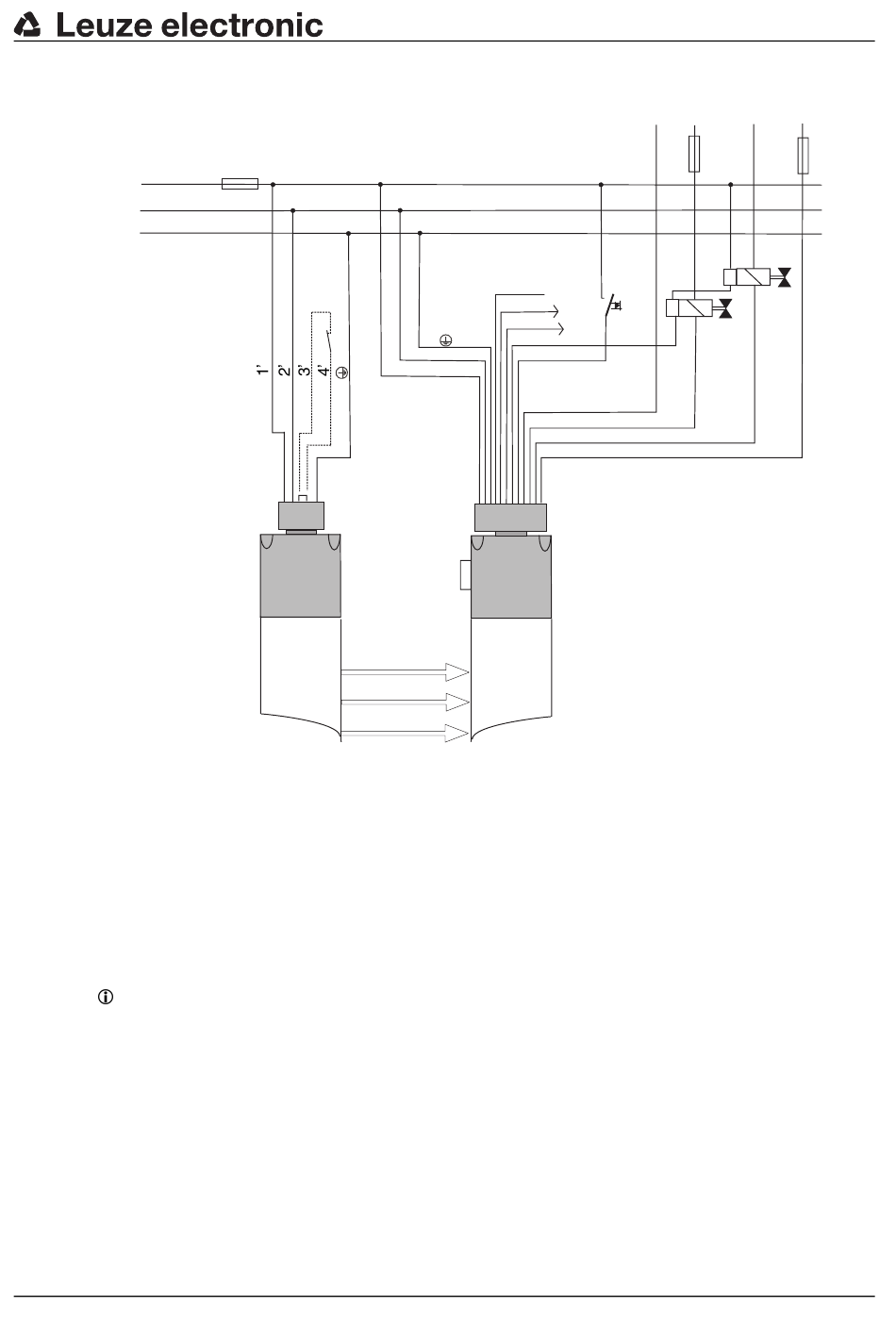

Fig. 7.7-2:
Leuze electronic
d
Exemple de raccordement, interface machine /R2, connecteur Hirschmann
COMPACTplus-b
Raccordement électrique
11
8
7
6
2
5
1
3
9
4
10
e
0 V +U
0 V
+U
42 V maxi
42 V maxi
f
V2
V1
b
c
f
