3.3 Outils

Ruban frein filet
colle.
Eléments non fournis avec le produit :
perceuse
forêts : ∅20, ∅25
Scie cloche : ∅40, ∅100
Outil d'ébavurage pour polyéthylène
3.4 Présentation de l'installation
Selon le type de produit, vous devez suivre
différentes étapes pour installer votre station de
relevage. Il est possible que des étapes
supplémentaires soient nécessaires si vous avez
commandé des accessoires.
Station de relevage avec pompes et interrupteurs
à flotteur
1. Fixer le réservoir au sol.
2. Percer les orifices correspondant aux tuyauteries
d'aspiration.
3. Raccorder la tuyauterie d'aspiration au réservoir.
4. Installer l'orifice de purge et les presse-étoupes.
5. Régler les niveaux de démarrage en ajustant la
longueur du câble de l'interrupteur à flotteur.
6. Installer les pompes dans le réservoir.
7. Installer les raccords tuyauterie de la pompe.
8. Raccorder la purge.
9. Raccorder les tuyauteries de refoulement.
Station de relevage avec coffret de commande
1. Fixer le réservoir au sol.
2. Percer les orifices correspondant aux tuyauteries
d'aspiration.
3. Raccorder la tuyauterie d'aspiration au réservoir.
4. Installer l'orifice de purge et les presse-étoupes.
5. Installer les pompes dans le réservoir.
6. Fixer le tube du capteur de niveau au réservoir.
7. Installer les raccords tuyauterie de la pompe.
8. Raccorder la purge.
9. Raccorder les tuyauteries de refoulement.
270

3.5 Positionnement du produit

PRÉCAUTIONS
Blessure au dos
Blessures corporelles mineures à
modérées
Demander l'aide d'une autre personne
ou utiliser un appareil de levage pour
transporter l'appareil.
PRÉCAUTIONS
Écrasement des pieds
Blessures corporelles mineures à
modérées
Porter des chaussures de sécurité lors
de la manipulation du produit.
Positionner le réservoir de sorte que tous les
composants soient facilement accessibles pendant le
fonctionnement et la maintenance.
3.6 Installation du réservoir
Fixer le réservoir au sol pour empêcher qu'il ne
bouge. Utiliser les points de fixation prévus pour
visser le réservoir.

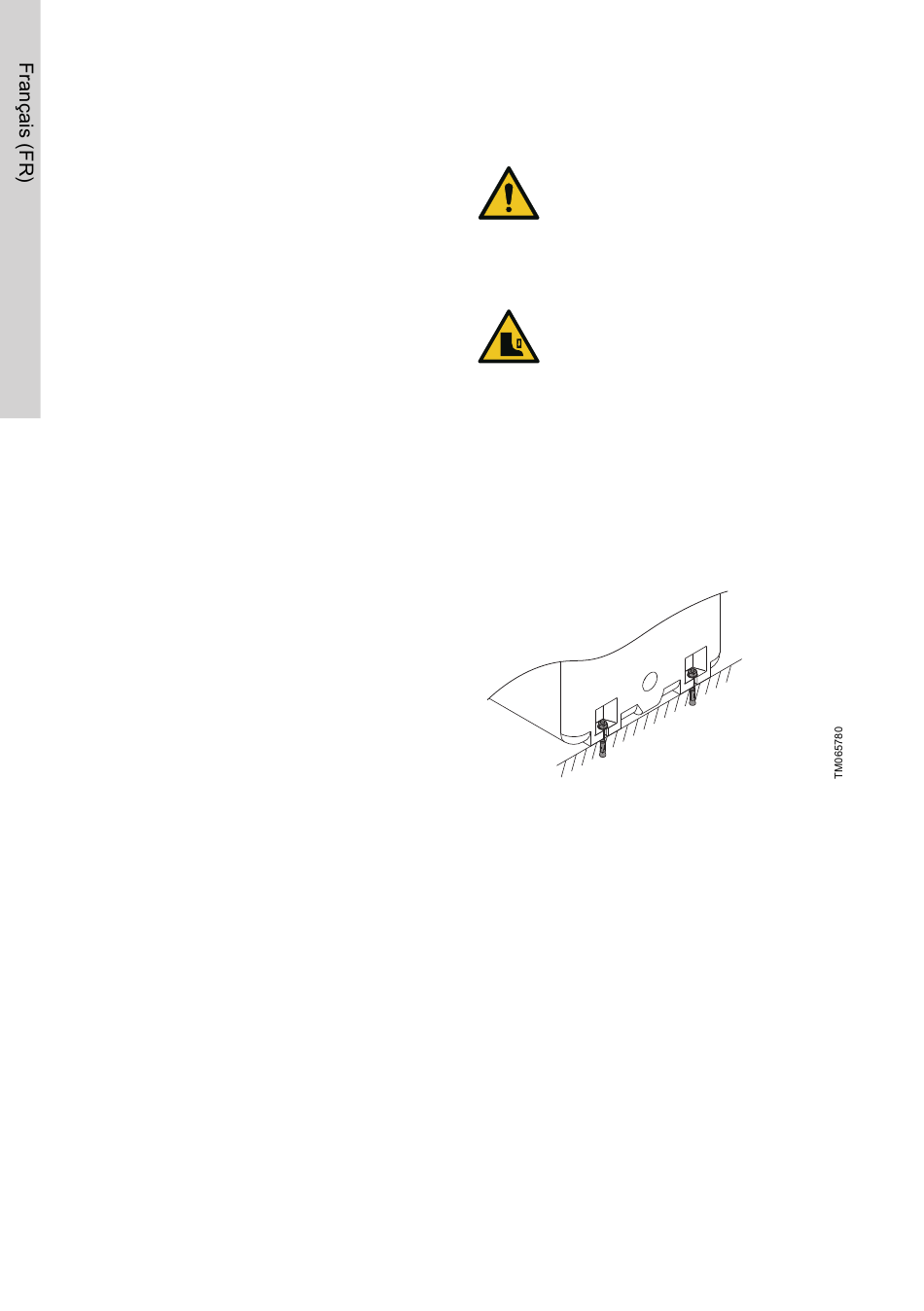

Fixation du réservoir au sol
