MONTAGE
2
Enfiler les deux écrous de blocage sur le filetage de l'étrier de la protection intempéries. Ser-
rer les écrous de blocage à l'aide d'une clé à six pans de 10 mm.
2 Abaisser le couvercle protection intempéries sur l'étrier de la protection intempéries jusqu'à
ce que le verrouillage s'enclenche dans la fente sur le devant du couvercle.
3 Introduire la goupille bêta dans le trou sur le devant du couvercle protection intempéries.
i Fin de la procédure.
Pour plus de détails au sujet des dimensions hors tout de la protection intempéries, consulter le
chapitre « Dimensions et poids » du manuel de référence.
2.7.5 Comment ouvrir la protection intempéries
Si votre appareil possède l'option de protection intempéries, respecter les instructions ci-après
pour avoir accès au couvercle du boîtier et au compartiment de raccordement.

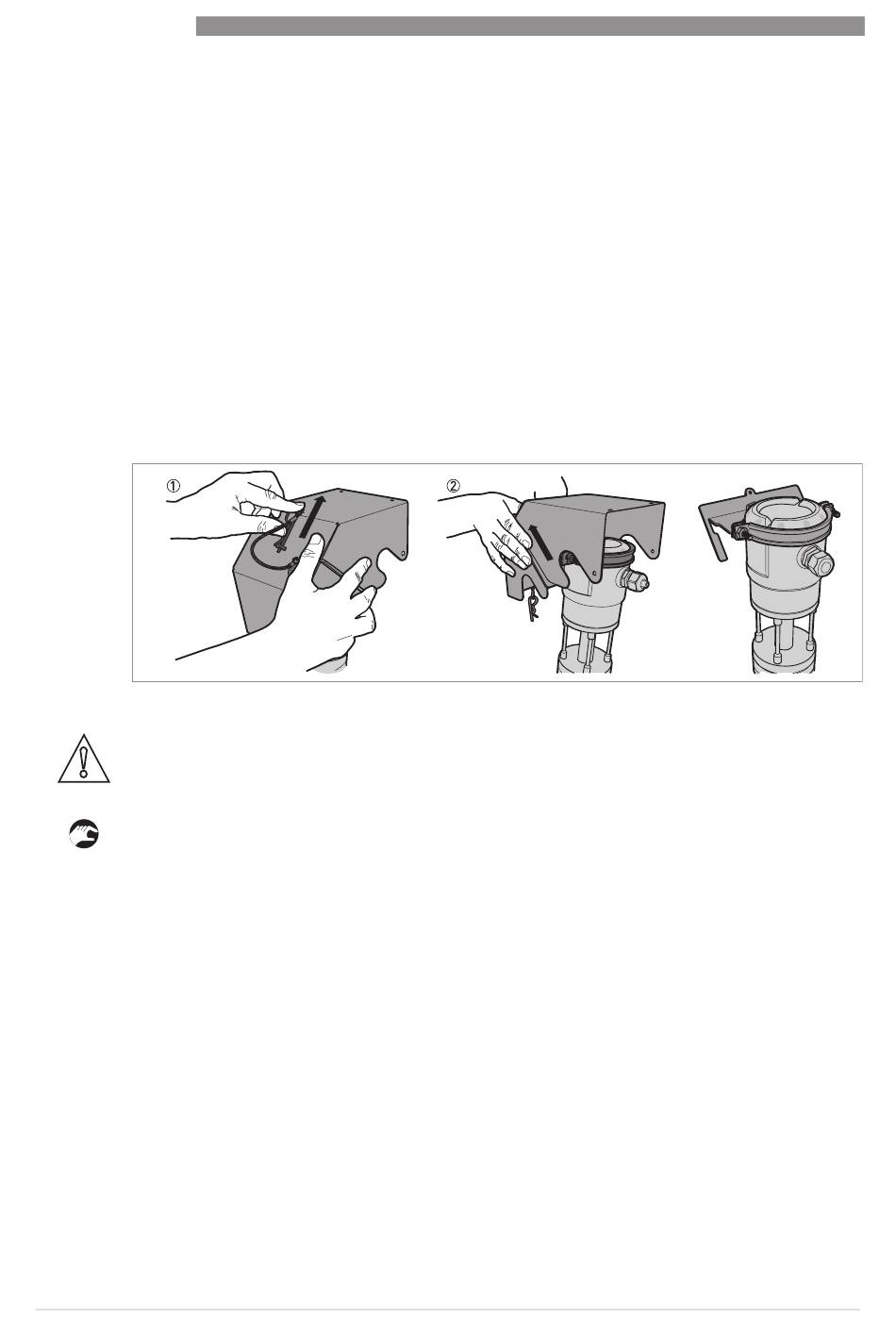

Figure 2-12: Comment ouvrir la protection intempéries
ATTENTION !
Ne pas retirer le câble de sécurité.
1 Sortir la goupille bêta du trou sur le devant du couvercle protection intempéries.
2 Enlever le couvercle protection intempéries.
i Fin de la procédure.
