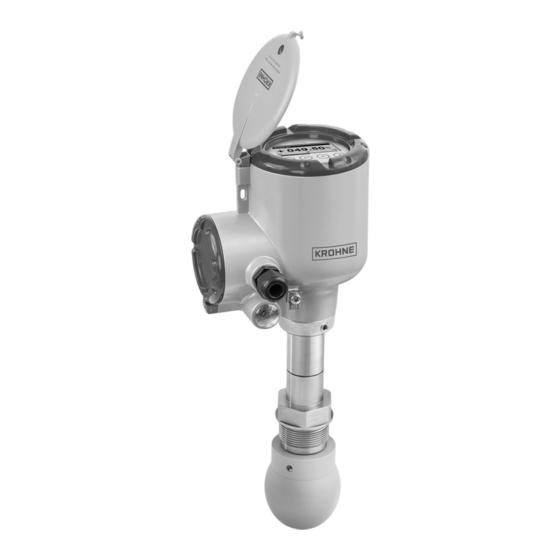

Page 1 OPTIWAVE 7400 C OPTIWAVE 7400 C Manuel de référence Manuel de référence Manuel de référence Manuel de référence Transmetteur de niveau radar (FMCW) 24 GHz pour les liquides agités et corrosifs © KROHNE 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 2 MENTIONS LÉGALES :::::::::::::::::::::::::::::::::: Tous droits réservés. Toute reproduction intégrale ou partielle de la présente documentation, par quelque procédé que ce soit, est interdite sans autorisation écrite préalable de KROHNE Messtechnik GmbH. Sous réserve de modifications sans préavis. Copyright 2017 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str.
Page 3 3.10 Comment tourner ou retirer le module d'afficheur (option) ........46 3.11 Protection intempéries....................47 3.11.1 Montage de la protection intempéries sur l'appareil............47 3.11.2 Comment ouvrir la protection intempéries................ 49 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 4 6.4.7 Comment mesurer correctement dans les réservoirs à fonds arrondis ou coniques..117 6.4.8 Création d'un filtre pour éliminer les interférences de signaux radar ......118 6.5 Messages d'état et données de diagnostic ..............119 www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 5 9.7 Field Device Tool / Device Type Manager (FDT /DTM)..........163 9.7.1 Montage..........................163 9.7.2 Programmation........................163 9.8 Process Device Manager (PDM)................... 164 9.8.1 Installation .......................... 164 9.8.2 Fonctionnement ........................164 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 6 9.10.2 Arborescence des menus PDM (détails pour le paramétrage) ........170 10 Annexe 10.1 Code de commande ....................173 10.2 Pièces de rechange ....................180 10.3 Accessoires......................... 187 10.4 Glossaire........................188 11 Notes www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 7 INFORMATION ! Le fabricant ne pourra être tenu responsable pour tout dommage dû à une utilisation incorrecte ou non conforme à l'emploi prévu. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 8 En cas d'utilisation de l'appareil à ciel ouvert, lire la plaque signalétique de l'appareil pour s'assurer qu'il peut être utilisé pour votre application. Seules les antennes ci-après sont autorisées pour les applications à ciel ouvert : www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 9 • les brides et raccords de l'équipement TLPR doivent être conçus pour fournir l'étanchéité nécessaire aux ondes électromagnétiques ; • les verres de regard doivent avoir un revêtement étanche aux micro-ondes si nécessaire (par exemple revêtement conducteur d'électricité) ; 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 10 21°51'17" E Pologne Cracovie – Fort Skala 50°03'18" N 19°49'36" E Russie Dmitrov 56°26'00" N 37°27'00" E Kalyazin 57°13'22" N 37°54'01" E Pushchino 54°49'00" N 37°40'00" E Zelenchukskaya 43°49'53" N 41°35'32" E www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 11 57°23’45" N 11°55’35" E Royaume-Uni Cambridge 52°09'59" N 00°02'20" E Darnhall 53°09'22" N 02°32'03" W Jodrell Bank 53°14'10" N 02°18'26" W Knockin 52°47'24" N 02°59'45" W Pickmere 53°17'18" N 02°26'38" W 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 12 Accroître la distance entre le matériel et le récepteur. • Brancher le matériel dans une prise sur un circuit différent de celui sur lequel est branché le • récepteur. Demander l'aide d'un revendeur ou d'un technicien radio/TV expérimenté. • www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 13 à titre d'alternative, contacter le Responsable Normes réglementaires d'Industrie « Canada » (Manager, Regulatory Standards, Industry Canada). La dénomination marketing de produit (PMN = Product Marketing Name) de cet appareil est « Série Optiwave x400 ». 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 14 Nous attirons l'attention sur le fait que la transmission de données par Internet (par ex. dans le cadre de la communication par e-mail) peut comporter des lacunes de sécurité. Une protection www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 15 Le présent document est fourni pour vous aider à réaliser une mise en service qui permettra d'assurer une utilisation sûre et efficace de cet appareil. Ce document comporte en outre des indications et consignes de précaution spéciales, mises en évidence par les pictogrammes décrits ci-après. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 16 Ce symbole fait référence à toutes les actions devant être réalisées par l'opérateur dans l'ordre spécifié. RÉSULTAT RÉSULTAT RÉSULTAT RÉSULTAT Ce symbole fait référence à toutes les conséquences importantes découlant des actions qui précèdent. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 17 être effectués que par du personnel formé en conséquence et autorisé à le faire. Le présent document est fourni pour vous aider à établir des conditions de service qui permettent d'assurer une utilisation sûre et efficace de cet appareil. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 18 Si les extensions d'antenne sont trop longues, l'appareil sera fourni en deux parties. Pour de plus amples informations concernant la procédure d'assemblage, se référer à Comment monter des extensions d'antenne à la page 42 www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 19 ) est spécialement conçue pour l'indicateur de ½¨ niveau magnétique BM 26 A. INFORMATION ! Pour de plus amples informations sur les accessoires, se référer à Accessoires à la page 187 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 20 ’ INFORMATION ! Comparer les références de matériau indiquées sur le côté du raccord process avec les spécifications de la commande. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 21 Code de commande à la page 173. 9 Nom et numéro de modèle. C = version compacte. 10 Logo, nom et adresse postale de l'entreprise Pays de fabrication / Adresse Web de l'entreprise 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 22 • Stocker l'appareil dans un endroit sec et à l'abri de la poussière. • Conserver le convertisseur de mesure à l'abri de la lumière du soleil. • Stocker l'appareil dans son emballage d'origine. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 23 • Éviter de soumettre le convertisseur de mesure à de fortes vibrations. Les appareils sont testés en vibration et sont conformes aux normes EN 50178 et IEC 60068-2-6. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 24 2 Pression de service standard : 40 barg / 580 psig. Pression de service max. en option : 100 barg / 1 450 psig. Pour de plus amples informations sur les caractéristiques de pression nominale, se référer à Guide pour pression de service maximale à la page 146 www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 25 La paroi du réservoir doit être plane et il ne doit pas y avoir d'obstacles à proximité immédiate du piquage ni sur la paroi du réservoir. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 26 Figure 3-6: Il n'y a pas de limite maximale concernant le nombre d'appareils pouvant être utilisés dans le même réservoir. Il n'y a pas de limite maximale concernant le nombre d'appareils pouvant être utilisés dans le même réservoir. Ils peuvent être installés à côté d'autres transmetteurs de niveau radar. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 27 TLPR. Pour de plus amples informations, se référer à Homologations radio à la page 8 Origines des signaux d'interférences • Obstacles dans le réservoir ou le puits. • Présence d'obstacles perpendiculaires à la trajectoire du faisceau radar. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 28 4 Projection du demi-angle d'émission de l'antenne : consulter le tableau suivant. La projection du demi-angle d'émis- sion augmente par incréments de « x » mm pour chaque mètre de distance à partir de l'antenne. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 29 également pas correcte. INFORMATION ! Pour de plus amples informations concernant la plage de mesure de chaque type d'antenne, se référer à Précision de mesure à la page 144 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 30 1 Si l'appareil est doté d'extension d'antenne, cette option rallonge la hauteur maximale du piquage. Ajouter à cette va- leur la longueur des extensions d'antennes fixées à l'appareil. Équipement nécessaire : • Appareil • Joint pour bride (non compris dans la fourniture) • Clé (non comprise dans la fourniture) www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 31 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 32 Antenne Drop en PTFE, avec protection face de bride en PTFE : 3 Antenne Drop PEEK sans protection face de bride PEEK : 5 • Antenne Drop PEEK avec protection face de bride PEEK : 3 • www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 33 Orientation et dépose du convertisseur de mesure informations, se référer à à la page 45. • Serrer le raccord au bon couple de serrage (pas plus de 40 Nm / 29,5 lb·ft). 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 34 Raccord NPT : enrouler le ruban pour joints filetés autour du raccord process dans les règles Raccord NPT : Raccord NPT : de l'art. • Positionner avec précaution l'appareil sur le raccord process du réservoir. Ne pas fixer encore le raccord fileté sur le réservoir. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 35 . Le nombre maximum d'extensions d'antennes pouvant être fixées sur l'appareil est de : Antenne conique métallique : 10 • Antenne Drop en PTFE : 5 • Antenne Drop PEEK : 5 • 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 36 Si l'appareil est utilisé dans des conditions poussiéreuses, nous vous recommandons de rendre étanche le support. Si de la poussière s'accumule sur le toit du réservoir directement sous l'appareil, cela peut affecter les performances de l'appareil. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 37 Figure 3-15: Puits ouverts Si l'appareil doit mesurer le niveau de produit dans un puits, il est possible de fixer un support sur le côté du puits ou au-dessus du puits. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 38 0,1 mm / 0,004 • ± ¨ S'assurer qu'il n'y a pas de dépôt en bas du tube vertical. • S'assurer qu'il y a du liquide dans le tube vertical. • www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 39 Si l'appareil doit être installé dans un réservoir doté d'un toit flottant, l'installer dans un puits tranquillisant en métal. Figure 3-17: Toits flottants 1 Dépôts 2 Support de montage 3 Puits tranquillisant 4 Toit flottant 5 Produit 6 Réservoir 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 40 Pour Acti. mult. réfl. Acti. mult. réfl. « » de plus amples informations, se référer à Description de la fonction à la page 82 (C. Config. Complète). www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 41 Figure 3-19: Recommandations d'installation pour les chambres de mesure contenant plusieurs liquides 1 Chambre de mesure 2 Raccordement process supplémentaire 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 42 [ ] pour diminuer la valeur ou sur [ ] pour l'augmenter. Chaque extension d'antenne mesure 105 mm de long. Si l'appareil comporte 3 extensions d'antenne, leur longueur totale est de 315 mm. Dans cet exemple, saisir la valeur « 315 ». www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 43 • Extension d'antenne = M6 x 10 (quantité : 1 pour chaque segment de l'extension d'antenne) • Antenne Drop DN80 (3¨) : M6 × 16 (quantité : 3) • Antenne Drop DN100 (4¨) : M6 × 20 (quantité : 3) 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 44 • Appuyer sur [ ] ou sur [ ] pour régler l'écran sur Oui Oui, puis appuyer sur [^ ^ ^ ^ ] pour enregistrer et utiliser les paramètres modifiés. Fin de la procédure. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 45 En cas de retrait du convertisseur de mesure, obturer l'orifice de guide d'onde sur le haut de l'assemblage du raccord process avec un couvercle. Vérifier que le convertisseur est totalement engagé au moment de sa fixation à l'ensemble de raccordement process. Ensuite, serrer la vis de blocage. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 46 Équipement nécessaire : • Clé pour couvercle • Extracteur d'afficheur ATTENTION ! Couper l'alimentation. Suivre cette procédure : • Retirer le couvercle du boîtier à l'aide de la clé pour couvercle. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 47 4 2 écrous de blocage 5 Clé à six pans de 10 mm (non comprise dans la fourniture) Les dimensions hors tout de la protection intempéries figurent à la page 148. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 48 4 Introduire la goupille bêta dans l'orifice sur le devant du couvercle protection intempéries. 5 Fin de la procédure. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 49 Figure 3-26: Comment ouvrir la protection intempéries 1 Sortir la goupille bêta de l'orifice sur le devant du couvercle protection intempéries. 2 Enlever le couvercle protection intempéries. 3 Soulever le couvercle de l'afficheur. Fin de la procédure. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 50 4 Emplacement de la borne de mise à la terre externe (au bas du convertisseur) INFORMATION ! L'énergie électrique appliquée aux bornes de la sortie alimente l'appareil. Les bornes de sortie servent également pour la communication HART ® www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 51 1 Desserrer la vis de blocage avec une clé Allen de 3 mm. 2 Retirer l'arrêt du couvercle. 3 Tourner le couvercle dans le sens inverse des aiguilles d'une montre avec la clé de couvercle. 4 Déposer le couvercle. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 52 1 Desserrer le presse-étoupe. Passer les fils électriques dans l'entrée de câble. Desserrer les vis de bornes avec un petit tournevis cruciforme. Raccorder les fils électriques au connecteur. 2 Serrer les vis de bornes avec un petit tournevis cruciforme. 3 Serrer le presse-étoupe. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 53 2 Le faire tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit correctement en- clenché. 3 Fixer l'arrêt du couvercle et la vis de verrouillage. 4 Serrer la vis de blocage avec une clé Allen de 3 mm. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 54 Figure 4-6: Comment rendre l'installation conforme à la classe de protection IP68 • S'assurer que les joints ne sont pas endommagés. • S'assurer que les câbles électriques ne sont pas endommagés. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 55 1 Adresse de l'appareil (0 pour connexion point-à-point) 2 4...20 mA + HART® 3 Résistance pour communication HART® (généralement 250 ohms) 4 Alimentation 5 Convertisseur HART® 6 Logiciel de communication HART® 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 56 1 Adresse de l'appareil (chaque appareil doit disposer d'une adresse différente dans les réseaux multidrop) 2 4 mA + HART® 3 Résistance pour communication HART® (généralement 250 ohms) 4 Alimentation 5 Convertisseur HART® 6 Logiciel de communication HART® www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 57 • Connexion à une console portable HART®. Le fichier pilote DD (Device Description) peut être téléchargé sur notre plate-forme de téléchargement. Il est également disponible sur le DVD- ROM livré avec l'appareil. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 58 Fonction (2e page mesure). Si, la fonction C6.4.2 Variable 1re ligne (1re page mesure) est Fonction réglée sur « Niveau », l'appareil affiche « Niveau » comme le pourcentage de sortie courant en Mode normal (voir point 1 dans l'illustration). www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 59 Mode configuration : Mode configuration : augmenter la valeur ou modifier le paramètre Fonctions du clavier Pour de plus amples informations sur les fonctions du clavier, se référer à à la page 71. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 60 • Clé pour couvercle 1 Retirer le couvercle du boîtier à l'aide de la clé pour couvercle fournie avec l'appareil. 2 Appuyer sur les touches du clavier. Cela permet de faire fonctionner l'appareil. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 61 Le logiciel et les instructions d'installation sont disponibles sur le DVD-ROM livré avec l'appareil. Vous pouvez également télécharger la version la plus récente de PACTware™ et du DTM à partir de notre site Web. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 62 • Aider à la mise en place d'un plan de maintenance préventive pour réduire au maximum les temps d'immobilisation de l'installation. Le fichier DD est disponible sur le DVD-ROM livré avec l'appareil. Ce fichier peut également être téléchargé depuis notre site Internet. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 63 2 Une valeur et une barre graphique en % de l'échelle pour la valeur de mesure 3 Deux valeurs 4 Deux valeurs et une barre graphique en % de l'échelle pour la valeur de mesure supérieure 5 Trois valeurs 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 64 égale ou supérieure à 10 m, régler C6.4.5 Format 1re ligne sur « Automatique ». Il est possible de modifier le nombre de chiffres et l'emplacement du signe décimal dans les valeurs de mesure affichées en Mode normal. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 65 + Décal. référence). Si la fonction C1.10 Décal. référence est réglée sur zéro (0), alors Distance = Valeur du capteur. Se reporter également à « Valeur du capteur » dans ce tableau. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 66 (face de bride ou butée personnalisée) de filetage) et la surface du liquide. Il est impossible de modifier cette valeur dans le Mode configuration. Se reporter également à « Distance » dans ce tableau. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 67 Config. Rapide est obligatoire. INFORMATION ! Il n'est pas possible d'accéder au menu D Service D Service D Service. Ce menu est réservé au personnel agréé, à D Service des fins d'étalonnage d'usine. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 68 [> > > > ], puis saisir le mot de passe applicable à ce moment pour cette fonction. Figure 6-3: Symbole de verrou 1 Symbole de verrou. Si ce symbole apparaît sur l'afficheur, il n'est pas possible de modifier le réglage. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 69 Si l'appareil est mis hors tension, puis de nouveau sous tension, le niveau d'accès repasse à Utilisateur . Si le clavier n'est pas activé pendant 5 minutes, l'appareil retourne en Mode « » normal et le niveau d'accès repasse à « Utilisateur » 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 70 à la page 107. Appuyer sur [^ ^ ^ ^ ] à la fin de chaque étape de la procédure, afin de passer à l'étape suivante. • Fin de la procédure. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 71 Remonter dans la liste de menus déroulante (par exemple, du menu C2 au menu C1). • Remonter dans la liste de sous-menus déroulante (par exemple, du sous-menu C2.2 au sous-menu C2.1). 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 72 Si vous activez ces touches immédiatement après avoir modifié un paramètre, l'appareil ignore également ce changement et retourne au menu. Permet de descendre dans la liste déroulante Haut Permet de remonter dans la liste déroulante www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 73 Entrée Accepter la valeur et revenir au sous-menu. Esc (Échapper) Si vous activez ces touches immédiatement après avoir modifié une valeur, l'appareil ignore également ce changement et retourne au menu. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 74 (Oui) ou rejeter (Non) les nouveaux paramètres. Si vous appuyez sur [^ ^ ^ ^ ] lorsque l'écran est réglé sur « Oui » ou « Non », l'afficheur revient au Mode normal. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 75 1 L'appareil affiche cette fonction si la fonction A4.1.2.1 est réglée sur « Puits Tranquillisant ». 2 L'appareil affiche cette fonction si la fonction A4.2.1.1 est réglée sur « Partiel, moyenne » ou « Partiel, max ». 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 76 1 Il faut saisir le mot de passe de niveau « Expert » dans A3 Se connecter ou C7.2.1 Se connecter pour accéder à ce menu et l'utiliser. 2 L'appareil affiche cette fonction en cas de création d'une table de conversion dans le menu C.3 Conversion. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 77 C3 Conversion C3 Conversion C3.1 Modifier tableau C3.1 Modifier tableau C3.1.3 Sélect. conversion C3.2 Saisir tableau C3.2 Saisir tableau C3.2 Saisir tableau C3.2 Saisir tableau C3.2.2 Point C3.2.4 Niveau C3.2.5 Valeur convertie 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 78 C4.1.3 Plage 100% C4.1.4 Plage sortie courant C4.1.5 Fonction du défaut C4.1.7 Cour. de défaut bas C4.1.8 Cour. de défaut haut C4.1.9.2 Calibration / Calibration 4mA C4.1.9.5 Calibration / Calibration 20mA www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 79 C5.1.4.2 Variables HART / HART sec./CO2 var. C5.1.4.3 Variables HART / Var. tertiaire C5.1.4.4 Variables HART / Var. quaternaire C6 Afficheur C6 Afficheur C6.1 Langue C6 Afficheur C6 Afficheur C6.2 Rétroéclairage C6.3 Contraste 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 80 C7.2.2 Changer m. de passe C7.2.3 Réinit. mots de passe C7.2.4 Déverrouillage Pl. Eten. C7.2.5 Déverrouiller SIL C7.3 Erreurs C7.3 Erreurs C7.3.1 Affichage de mess. C7.3 Erreurs C7.3 Erreurs C7.3.2.1 Affectation d'erreur / Capteur: information www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 81 8 Cette fonction est disponible si le bon paramètre est réglé dans C6.5.1 Fonction. Pour de plus amples informations, voir le tableau C Menu Config. Complète (C6.5 2e page mesure) dans la section suivante. 9 Cette fonction peut uniquement être déverrouillée en usine. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 82 » d'accès « Utilisateur ». Pour de plus amples informations, se référer à Protection de l'accès à la programmation de l'appareil (niveaux d'accès) à la page 68. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 83 Niveau d'accès minimum pour Niveau d'accès minimum pour Niveau d'accès minimum pour pouvoir réaliser la procédure : pouvoir réaliser la procédure : pouvoir réaliser la procédure : pouvoir réaliser la procédure : Expert 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 84 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir réaliser la procédure : réaliser la procédure : réaliser la procédure : réaliser la procédure : Expert www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 85 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir réaliser la procédure : réaliser la procédure : Expert réaliser la procédure : réaliser la procédure : 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 86 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir réaliser la procédure : réaliser la procédure : réaliser la procédure : réaliser la procédure : Expert www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 87 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir réaliser la procédure : réaliser la procédure : Expert réaliser la procédure : réaliser la procédure : 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 88 C7.5 Unités. — B2.6 Réflexion Cette fonction présente le pourcentage Lecture uniquement du signal radar émis qui est réfléchi par la surface du contenu du réservoir et est reçu par l'appareil. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 89 B2.14 Temp. Température du bloc électronique du Lecture uniquement convertisseur convertisseur. L'afficheur peut cesser de fonctionner si la température est inférieure à -20°C / -4°F ou supérieure à +70°C / +158°F. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 90 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir modifier ce paramètre : modifier ce paramètre : Expert modifier ce paramètre : modifier ce paramètre : www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 91 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir modifier ce paramètre : modifier ce paramètre : Expert modifier ce paramètre : modifier ce paramètre : 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 92 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir modifier ce paramètre : modifier ce paramètre : modifier ce paramètre : modifier ce paramètre : Expert www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 93 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir modifier ce paramètre : modifier ce paramètre : modifier ce paramètre : modifier ce paramètre : Expert 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 94 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir modifier ce paramètre : modifier ce paramètre : Expert modifier ce paramètre : modifier ce paramètre : www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 95 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir modifier ce paramètre : modifier ce paramètre : Expert modifier ce paramètre : modifier ce paramètre : 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 96 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir modifier ce paramètre : modifier ce paramètre : modifier ce paramètre : modifier ce paramètre : Expert www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 97 Il s'agit de la version du protocole HART Lecture uniquement — universelle utilisée par l'appareil. C5.1.2.8 Révision de Il s'agit du numéro de révision pour le Lecture uniquement — l'appareil descriptif d'appareil HART®. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 98 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir japonais, russe, turc modifier ce paramètre : modifier ce paramètre : modifier ce paramètre : modifier ce paramètre : Utilisateur www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 99 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir modifier ce paramètre : modifier ce paramètre : modifier ce paramètre : modifier ce paramètre : Utilisateur 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 100 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir modifier ce paramètre : modifier ce paramètre : Utilisateur modifier ce paramètre : modifier ce paramètre : www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 101 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir modifier ce paramètre : modifier ce paramètre : Utilisateur modifier ce paramètre : modifier ce paramètre : 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 102 C7.2.4 Déverrouillage Cette fonction peut uniquement être — — Pl. Eten. déverrouillée en usine. C7.2.5 Déverrouiller Cette fonction peut uniquement être — — déverrouillée en usine. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 103 Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir Niveau d'accès minimum pour pouvoir modifier ce paramètre : modifier ce paramètre : modifier ce paramètre : modifier ce paramètre : Utilisateur 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 104 C6.4.1 1re page mes. et C6.5 2e page mesure. Pour plus de données, se référer à Description de la fonction à la page 82 - tableau C. Menu Config. Complète (C6 Afficheur). www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 105 (ou déplacer le réservoir est mesurée à partir d'un point du fond du réservoir situé directement sous points décimal d'un chiffre vers la l'antenne. droite). • [^ ^ ^ ^ ] pour confirmer. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 106 A4.1.3.1 Sortie courant 1 var. est réglée sur « Distance », l'illustration 2 indique la position de la sortie 100% en tant que distance sous la face de bride ou la butée du filetage du raccord process. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 107 (spectre à vide). Lorsque le filtre du spectre à vide est activé (lorsque la fonction C2.8 Spectre à vide actif est réglé sur « Activé »), il ignore les signaux d'interférence. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 108 Type spectre à vide Type spectre à vide sur « Plein, max » ou Type spectre à vide Type spectre à vide « Partiel, max ». www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 109 (« Non » ou « Oui »). enregistrement du spectre à vide. Si la • [^ ^ ^ ^ ] pour confirmer. fonction est réglée sur « Non », l'appareil rejette ces données. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 110 • Appuyer 2 × sur [ ], sur [> > > > ], 3 × sur [ ], 2 × sur [> > > > ], sur [ ] et 2 × sur [> > > > ] pour passer à la fonction C5.1.2.1 Adresse d'interrog. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 111 Plage 0% et C4.1.3 Plage 100%. Si le point de référence est réglé sous la bride, soustraire la valeur indiquée dans la fonction C1.10 Décal. référence, lors de l'indication d'une distance pour les réglages C4.1.2 Plage 0% et C4.1.3 Plage 100%. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 112 C6.4.2 et C6.5.2 (Variable 1re ligne) et le menu C1 Param. d'installation. En cas de modification de C1.10 Décal. référence, il est recommandé de modifier C6.4.3 / C6.5.3 (Plage 0%) et C6.4.4 / C6.5.4 (Plage 100%) dans les mêmes proportions. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 113 Si C4.1.1 Sortie courant 1 var. est réglé sur Niveau et que C4.1.3 Plage 100% (plage standard) « » est réglé dans la zone morte, l'appareil n'est pas en mesure d'utiliser la plage de sortie courant complète. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 114 C6.4.2 et C6.5.2 (Variable 1re ligne) et le menu C1 Param. d'installation. En cas de modification de C1.11 Décal. Fond Rés., il est recommandé de modifier C6.4.3 / C6.5.3 (Plage 0%) et C6.4.4 / C6.5.4 (Plage 100%) dans les mêmes proportions. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 115 Mode normal. L'appareil donne des résultats de volume plus précises si davantage de données de conversion sont indiquées dans ces zones : • Des surfaces curvilignes. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 116 Si vous appuyez sur [^ ^ ^ ^ ] lorsque l'écran est réglé sur « Oui », l'appareil supprime les données pour la table de conversion et revient au Mode normal. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 117 L'appareil retourne au Mode normal. INFORMATION ! Pour de plus amples information sur les fonctions, se référer à Description de la fonction à la page 82 , tableau C. : Config. complète. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 118 Pour de plus amples informations concernant les analyses de spectre à vide, se référer à Description de la fonction à la page 82 tableau A. Menu Config. Rapide (fonction A4.2). – www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 119 Si l'état de l'appareil change, celui-ci affiche un symbole d'état dans le coin supérieur gauche de l'écran, en Mode normal : Figure 6-11: État de l'appareil : Mode normal 1 Symbole d'état de l'appareil (NAMUR NE 107) 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 120 Ensuite, appuyer sur [> > > > ] pour afficher davantage de données. Figure 6-14: Description de l'erreur (C7.3.1 Affichage de mess.) 1 Code alphabétique d'état de l'appareil (NAMUR NE 107). Dans cet exemple, M = Demande de maint. 2 Description de l'erreur www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 121 Pour de plus amples informations pendant une longue période. concernant l'installation, voir le manuel de référence. Si le message s'affiche de nouveau, contacter le fournisseur. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 122 Mettre l'appareil hors tension, interne. puis de nouveau sous tension. Comm. avec capt. a échoué Erreur de communication du bus Si le message s'affiche de interne ou défaillance matérielle. nouveau, contacter le fournisseur. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 123 Électronique Mise à jour firmw. conv. Une mise à jour du firmware du Attendre la fin de la mise à jour du module de convertisseur de firmware. mesure est en cours. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 124 établies. Temp. électro. hors limit. La température du capteur ne se Vérifier que l'appareil est opéré trouve pas dans les limites dans la plage de température établies. ambiante autorisée. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 125 L'enregistrement du spectre à Effectuer un nouvel vide ne correspond pas aux enregistrement du spectre à vide. conditions de process à ce moment (p. ex., la hauteur du réservoir a été modifiée). 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 126 1 DM = gestionnaire de données 2 CO = sortie courant 3 Ce message d'erreur s'affiche si l'appareil est en mode SIL. CO = sortie courant. 4 sortie cour. = sortie courant www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 127 Pour de plus amples informations concernant le remplacement des joints toriques, Pièces de rechange se référer à à la page 180. Figure 7-1: Maintenance des joints toriques 1 Couvercle de l'afficheur 2 Couvercle du compartiment de raccordement 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 128 Purger régulièrement l'antenne afin de garantir la propreté de la surface intérieure de l'antenne ainsi que la précision des mesures de l'appareil. Pour de plus amples informations, consulter le tableau ci-après : www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 129 • La dépose et l'installation du convertisseur de mesure (avec la protection intempéries, si Orientation et cette option est installée). Pour de plus amples informations, se référer à dépose du convertisseur de mesure à la page 45. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 130 (hauteur du réservoir, zone morte, etc.), la sortie courant, l'application, l'affichage ainsi que les données des tables de conversion. Ces données sont disponibles dans le mode Superviseur. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 131 Mettre le couvercle du compartiment de raccordement en place. • À l'aide d'une clé Allen de 5 mm, desserrer la vis de blocage située sur la partie inférieure du convertisseur de mesure. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 132 • Pour connaître la procédure de Config. Rapide se référer à à la page 104. Pour de plus amples informations sur la configuration de l'appareil, se référer à Programmation à la page 63. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 133 • substances dangereuses, et le cas échéant effectuer un rinçage ou une neutralisation. Joindre à l appareil retourné un certificat décrivant les substances mesurées et attestant de • ’ leur innocuité. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 134 L'utilisateur doit éliminer les DEEE dans un centre de collecte agréé pour le recyclage des DEEE ou les renvoyer à notre filiale locale ou au représentant autorisé. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 135 4 Distance jusqu'à la surface du produit, sachant que le changement de fréquence est proportionnel à la distance 5 Temps de transit, Δt 6 Fréquence différentielle, Δf 7 Fréquence transmise 8 Fréquence réceptionnée 9 Fréquence 10 Temps 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 136 Il est important de saisir la bonne valeur de constante diélectrique dans la fonction C2.2 Epsilon R Produit. En cas d'utilisation d'une valeur incorrecte, l'appareil ne mesure pas le niveau avec précision. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 137 Drop en PTFE, DN100 (4¨) : 80 m / 262,5 ft Drop en PTFE, DN150 (6¨) : 100 m / 328,1 ft Voir également « Précision de mesure » à la page 144 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 138 Conditions de service Température Température Température Température Température ambiante -40…+80°C / -40…+176°F Ex : voir supplément au manuel de référence ou certificats d'homologation Humidité relative 0...99% Température de stockage -40…+85°C / -40…+185°F www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 139 Pour de plus amples informations, se référer à Montage à la page 22. Dimensions et poids Dimensions et poids Pour les données de dimensions et de poids, se référer à à la page 148. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 140 Faces de brides en option pour les brides standards : FF (face plate) et RJ (joint annulaire) JIS B2220 40…200A en 10K RF ; autres sur demande Autre Autres sur demande www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 141 Internet. Résistance aux vibrations EN 60068-2-6 et EN 60721-3-4 (1...9 Hz : 3 mm / 10...200 Hz : 1 g ; choc 10 g ½ sinus : 11 ms) 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 142 EAC-EX Ga/Gb Ex ia IIC T6...T3 ; (disponible en novembre 2017) Ex ia IIIC T85°C...T*°C Da/Db ; Ga/Gb Ex d ia IIC T6...T3 ; Ex ia tb IIIC T85°C...T*°C Da/Db ; www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 143 1 Kalrez® est une marque déposée de DuPont Performance Elastomers L.L.C. 2 HART® est une marque déposée de la HART Communication Foundation 3 T*°C = 150°C ou 200°C. Pour de plus amples informations, se reporter au certificat d'homologation Ex correspondant. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 144 X : Distance de mesure à partir de la portée de joint ou de la face de bride du raccord process [ft] Y : Précision de mesure [+yy pouces / -yy pouces] 1 Zone morte minimum recommandée = longueur d'extension d'antenne + longueur d'antenne + 3,94¨ www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 145 Figure 8-5: Tension minimale d'alimentation pour une sortie de 21,5 mA aux bornes (homologation zones dangereuses (Ex d / XP/NI)) X : Alimentation U [V CC] Y : Charge sur la sortie courant R [Ω] 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 146 3 Pression de service, p [psig] 4 Température du raccord process, T [°F] 5 Raccord fileté, G (ISO 228-1) 6 Brides, PN100 7 Brides, PN63 8 Brides, PN40 9 Brides, PN16 www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 147 4 Température du raccord process, T [°F] 5 Brides, Classe 900 et Classe 1500. Raccord fileté, NPT (ASME B1.20.1). 6 Brides, Classe 600 7 Brides, Classe 300 8 Brides, Classe 150 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 148 Le diamètre extérieur de la gaine du câble doit être compris entre 7...12 mm ou 0,28...0,47 • ¨ Les presse-étoupe pour les appareils homologués cQPSus doivent être fournis par le client. • Un couvercle protection intempéries est disponible en tant qu'accessoire pour tous les • appareils. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 149 10,71 26,10 36,81 7,48 7,05 3,70 1 Il s'agit de la dimension sans l'option d'extension d'antenne. 10 extensions d'antennes sont disponibles au maximum. Chaque exten- sion d'antenne mesure 4,1¨ de long. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 150 Le diamètre extérieur de la gaine du câble doit être compris entre 7...12 mm ou 0,28...0,47 ¨ • Les presse-étoupe pour les appareils homologués cQPSus doivent être fournis par le client. • Un couvercle protection intempéries est disponible en tant qu'accessoire pour tous les • appareils. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 151 10,83 25,94 36,77 7,48 7,01 3,78 1 Il s'agit de la dimension sans l'option d'extension d'antenne. 10 extensions d'antennes sont disponibles au maximum. Chaque exten- sion d'antenne mesure 4,1¨ de long. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 152 Le diamètre extérieur de la gaine du câble doit être compris entre 7...12 mm ou 0,28...0,47 • ¨ Les presse-étoupe pour les appareils homologués cQPSus doivent être fournis par le client. • • Un couvercle protection intempéries est disponible en tant qu'accessoire pour tous les appareils. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 153 5,94 10,71 8,66 19,37 5,67 7,05 3,70 1 Il s'agit de la dimension sans l'option d'extension d'antenne. 5 extensions d'antennes sont disponibles au maximum. Chaque extension d'antenne mesure 4,1¨ de long. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 154 Le diamètre extérieur de la gaine du câble doit être compris entre 7...12 mm ou 0,28...0,47 • ¨ Les presse-étoupe pour les appareils homologués cQPSus doivent être fournis par le client. • • Un couvercle protection intempéries est disponible en tant qu'accessoire pour tous les appareils. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 155 10,83 8,54 19,37 5,67 7,01 3,78 1 Il s'agit de la dimension maximale sans l'option d'extension d'antenne. 5 extensions d'antennes sont disponibles au maximum. Chaque extension d'antenne mesure 4,1¨ de long. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 156 Disponible en option pour toutes les antennes métalliques. Les raccords à brides doivent avoir une classe de pression de PN01, PN16 ou PN40 (EN 1092-1), ou Classe 150 ou 300 (ASME B16.5). www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 157 [pouce] [mm] [pouce] [kg] [lb] Protection intempéries 6,97 6,02 8,50 Poids du convertisseur de mesure Type de boîtier Poids [kg] [lb] Boîtier compact en aluminium Boîtier compact en acier inox 11,9 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 158 Protection de la face de bride en option, antenne Drop DN80 en PEEK +0,2 +0,44 1 Longueur standard = sans extensions d'antennes 2 Cette option est destinée aux antennes coniques métalliques et Drop 3 Cette option est destinée aux antennes coniques métalliques www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 159 Un modem FSK ou HART® est compris dans les appareils de terrain et les unités de commande portables. Un modem externe est nécessaire pour les postes de travail fixes sur PC. Le modem externe est raccordé à l'interface série ou USB. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 160 9.3.1 Connexion point-à-point – mode analogique / numérique Connexion point-à-point entre le convertisseur de mesure et le maître HART®. La sortie courant de l'appareil est passive. Connexion point-à-point Également se référer à à la page 55. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 161 La console de programmation ne peut pas être utilisé pour configurer, faire fonctionner ou lire correctement des données depuis l'appareil à moins que le fichier Device Description (DD) ne soit installé. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 162 Pour obtenir des informations sur l'installation, consulter le document en ligne « AMS Intelligent Device Manager Books Online », chapitre « Basic AMS Functionality > Device Configurations > Installing Device Types > Procedures > Install device types from media ». www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 163 Le DTM et l'affichage local de l'appareil utilisent presque les mêmes procédures pour faire fonctionner le convertisseur de mesure. Pour de plus amples informations, se référer à Programmation à la page 63. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 164 à chaque entrée de menu. Ce numéro de fonction correspond au numéro de fonction du menu de l'appareil. Utiliser la même procédure pour la protection des paramètres dans le menu Superviseur. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 165 Paramétrage Sécurité Unités Application Configuration Process complète Sortie Afficheur Appareil Hart Étalonnage Information Diagnostics appareil État de l'appareil Valeurs réelles Simulation Test/RAZ Information Variables de process Valeurs mesurées Entrées / sorties 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 166 2e page de mesure Fonction / Variable 1re ligne / Format 1re ligne / Variable 2e ligne / Format 2e ligne Variable 3e ligne / Format 3e ligne / Plage 0% / Plage 100% www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 167 Capteur Offset de correction manuelle / Facteur de correction manuelle / Offset de correction / Facteur de correction / Offset correction Rd, Opt étendu / Facteur de Rd, Opt correction étendu 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 168 / Linéarisation de Opt, Rd Opt, Rd Opt, Rd distance / Vide / Masse vide Entrées / Sortie / Plage % PV / Courant sortie PV / SV / TV / QV www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 169 1re page de mesure 2e page de mesure Appareil Information Sécurité Unités Journal Par défaut usine HART Identification & Info Étalonnage Étalonnage Capteur Structure : Menu d'affichage Valeur mesurée Entrée / Sorties 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 170 Variable sortie courant 1 / Plage 0% / Plage 100% / Plage sortie courant / Fonction du défaut / Cour. de défaut bas / Cour. de défaut haut / Compensation D/A PV www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 171 Sortie courant 1 Capteur Offset de correction manuelle / Facteur de correction manuelle / Offset de correction Facteur de correction / Offset correction Rd, Opt Rd, Opt étendu / Facteur de correction étendu 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 172 / Révision électronique / N° rév. appareil terrain / Rév. logiciel / Rév. matériel / N° de série de l'électronique / Date de production / Date d'étalonnage / Durée de fonction www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 173 Sélectionner un élément dans chaque colonne pour obtenir le code de commande complet. VFDE OPTIWAVE 7400 C, Transmetteur de niveau radar (FMCW) 24 GHz pour les liquides agités et corrosifs OPTIWAVE 7400 C, Transmetteur de niveau radar (FMCW) 24 GHz pour les liquides agités et corrosifs OPTIWAVE 7400 C, Transmetteur de niveau radar (FMCW) 24 GHz pour les liquides agités et corrosifs...
Page 174 Code de commande (compléter ce code sur les pages suivantes) Code de commande (compléter ce code sur les pages suivantes) Code de commande (compléter ce code sur les pages suivantes) Code de commande (compléter ce code sur les pages suivantes) www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 175 Code de commande (compléter ce code sur les pages Code de commande (compléter ce code sur les pages Code de commande (compléter ce code sur les pages suivantes) suivantes) suivantes) suivantes) 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 176 Code de commande (compléter ce code sur les VFDE VFDE Code de commande (compléter ce code sur les Code de commande (compléter ce code sur les pages suivantes) pages suivantes) pages suivantes) pages suivantes) www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 177 Code de commande (compléter ce code sur les VFDE VFDE Code de commande (compléter ce code sur les Code de commande (compléter ce code sur les pages suivantes) pages suivantes) pages suivantes) pages suivantes) 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 178 Code de commande (compléter ce code sur les Code de commande (compléter ce code sur les Code de commande (compléter ce code sur les pages suivantes) pages suivantes) pages suivantes) pages suivantes) www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 179 10Système de réchauffage / refroidissement : bride ≥DN80 (≥3¨) pour antenne conique DN50 (2¨), bride ≥DN150 (≥6¨) pour antenne co- nique DN80 (3¨) ou bride ≥DN200 (≥8¨) pour antenne conique DN100 (4¨) 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 180 à la page 173 et utiliser le code de commande VFDE. Pièces de rechange mécaniques XFDE Transmetteur de niveau radar (FMCW) 24 GHz OPTIWAVE 7400 C Transmetteur de niveau radar (FMCW) 24 GHz OPTIWAVE 7400 C Transmetteur de niveau radar (FMCW) 24 GHz OPTIWAVE 7400 C Transmetteur de niveau radar (FMCW) 24 GHz OPTIWAVE 7400 C pour liquides agités et corrosifs (jusqu'à...
Page 181 Code de commande (compléter ce code sur les XFDE XFDE Code de commande (compléter ce code sur les Code de commande (compléter ce code sur les pages suivantes) pages suivantes) pages suivantes) pages suivantes) 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 182 Code de commande (compléter ce code sur les Code de commande (compléter ce code sur les Code de commande (compléter ce code sur les pages suivantes) pages suivantes) pages suivantes) pages suivantes) www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 183 Code de commande (compléter ce code sur les Code de commande (compléter ce code sur les Code de commande (compléter ce code sur les pages suivantes) pages suivantes) pages suivantes) pages suivantes) 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 184 7 Système de réchauffage / refroidissement : bride ≥DN80 (≥3¨) pour antenne conique DN50 (2¨), bride ≥DN150 (≥6¨) pour antenne coni- que DN80 (3¨) ou bride ≥DN200 (≥8¨) pour antenne conique DN100 (4¨) www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 185 (8) + arrêt de couvercle XFDX010100 (11) (11) Couvercle aveugle en acier inox (11) + joint (8) (8) + arrêt de couvercle XFDX010200 Couvercle d'afficheur en aluminium(9) (9) + joint (8) XFDX010300 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 186 Entrée de câble / ½ NPT, acier inox non Ex (GP) / Ex i (5) XFDX051000 Entrée de câble / ½ NPT, acier inox Ex d (5) XFDX051100 Entrée de câble / ½ NPT, acier inox cQPSus (5) XFDX051200 www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 187 Protection intempéries XFDX060100 Convertisseur RS232 / HART Viator XFDX060200 Convertisseur USB / HART Viator XFDX060300 Extracteur d'afficheur, aimant et clé pour couvercle XFDX060400 — Alimentation 24 V CC / USB XFDX060500 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 188 Technique RADAR à onde continue modulée en fréquence. Le signal est continuellement émis et la fréquence est modulée, habituellement par rampes linéaires successives dans le temps (balayage de fréquence). Masse Masse Masse Masse Masse totale des produits contenus dans le réservoir. www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 189 Volume total des produits contenus dans le réservoir. Volume Volume Volume vide Volume vide Volume vide Volume vide Volume de gaz. Voir les schémas à la fin de la présente section. 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 190 2 Zone morte 3 Face de bride 4 Gaz (air) 5 Hauteur du réservoir 6 Volume ou masse vide Figure 10-4: Définitions de mesure : niveau 1 Niveau 2 Volume ou masse www.krohne.com 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr...
Page 191 NOTES OPTIWAVE7400C 08/2017 - 4004901901 - MA OPTIWAVE7400 R01 fr www.krohne.com...
Page 192 Analyse de process • Services Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Allemagne) Tél. : +49 203 301 0 Fax : +49 203 301 10389 info@krohne.com Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...

Ce manuel est également adapté pour:

Optiwave 7400

KROHNE OPTIWAVE 7400 C Manuel De Référence

Liens rapides

Manuels Connexes pour KROHNE OPTIWAVE 7400 C

Sommaire des Matières pour KROHNE OPTIWAVE 7400 C

Ce manuel est également adapté pour:
