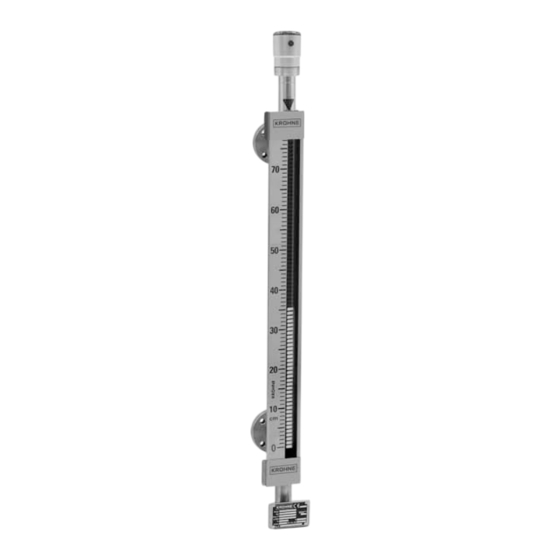

Transmetteur de niveau radar (FMCW) pour chambre de
mesure et indicateur de niveau magnétique (BM 26
Advanced)
Supplément au manuel pour les applications ATEX
Supplément au manuel pour les applications ATEX
Supplément au manuel pour les applications ATEX
Supplément au manuel pour les applications ATEX
© KROHNE 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr
Supplément au manuel
Supplément au manuel
Supplément au manuel
Supplément au manuel
Publicité
Table des Matières
Manuels Connexes pour KROHNE OPTIWAVE 1010
Sommaire des Matières pour KROHNE OPTIWAVE 1010
- Page 1 Supplément au manuel pour les applications ATEX Supplément au manuel pour les applications ATEX Supplément au manuel pour les applications ATEX Supplément au manuel pour les applications ATEX © KROHNE 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr...
-
Page 2: Table Des Matières
3.6.3 Schéma électrique ........................ 17 4 Mise en service 5 Maintenance 5.1 Maintenance périodique ....................19 5.2 Nettoyage de l'appareil ....................19 5.3 Comment démonter l'appareil..................20 5.4 Fabricant......................... 20 www.krohne.com 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr... - Page 3 5.5 Comment procéder pour retourner l’appareil au fabricant .......... 21 5.5.1 Informations générales ......................21 5.5.2 Modèle de certificat (à copier) pour retourner un appareil au fabricant......22 6 Notes 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr www.krohne.com...
-
Page 4: Informations Générales De Sécurité
• II 1/2 G Ex ia IIC T6...T4 Ga/Gb ; • II 1/2 G Ex ia IIC T6...T3 Ga/Gb ; • II 2 D Ex ia IIIC T120°C Db www.krohne.com 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr... -
Page 5: Appareils Avec Homologation Ex Db Et Ex Tb
équipé des options requises. La température de surface de l'appareil (sans couche de poussière) ne peut pas être supérieure à +120°C / +248°F. Les équipements de catégorie 2 D sont utilisés dans la zone 21. 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr www.krohne.com... -
Page 6: Plaques Signalétiques Atex
5 Plage de tension d'entrée et intensité maximale (4…20 mA passive – HART) 6 Degré de la classe de protection (si les presse-étoupes appropriés sont disponibles) 7 Codification (définie dans la section « code de commande » de la notice technique) www.krohne.com 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr... -
Page 7: Installation
• il y a suffisamment d'espace autour de l'appareil pour les inspections • vous pouvez voir la plaque signalétique de l'appareil, et • l'appareil n'est pas être soumis à des contraintes externes. 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr www.krohne.com... -
Page 8: Décharges Électrostatiques
Figure 2-1: Étiquette de mise en garde contre les risques de décharges électrostatiques (sous la plaque signalétique de l'appareil) 1 Texte : Avertissement 2 Texte : Risques de décharges électrostatiques – Voir instructions www.krohne.com 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr... -
Page 9: Conditions De Service
• Aluminium = appareil avec option de boîtier en aluminium • HT = version haute température de l'appareil avec option de boîtier en aluminium • Acier inox = l'appareil avec option de boîtier en acier inox 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr www.krohne.com... - Page 10 +140 +100 +212 +150 +302 +194 +194 +158 1 Utiliser des câbles et des presse-étoupes résistants à la chaleur homologués pour une utilisation continue au-dessus de +90°C / +194°F www.krohne.com 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr...
-
Page 11: Raccordement Électrique
Comment ouvrir le compartiment de raccordement Ex i Figure 3-1: Comment ouvrir le compartiment de raccordement Ex i 1 Couvercle du compartiment de raccordement 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr www.krohne.com... -
Page 12: Comment Fermer Le Compartiment De Raccordement
S'assurer que le compartiment de raccordement est fermé hermétiquement. Une explosion peut causer la mort ou des blessures du personnel et/ou des dégâts matériels. Respecter les instructions suivantes : www.krohne.com 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr... -
Page 13: Capacité Des Bornes De Raccordement
Les fils électriques ne doivent pas toucher les autres fils ou le sol. L'électronique de l'appareil est isolée avec une tension nominale de 500 V 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr www.krohne.com... -
Page 14: Équipement Ex Ia
Tension minimale aux bornes Tension maximale aux bornes de sortie [V CC] de sortie [V CC] Courant aux bornes de sortie 14,5 1 Pour une sortie courant de 22 mA www.krohne.com 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr... -
Page 15: Schéma Électrique
. Si l'appareil est connecté à un circuit de sécurité intrinsèque avec « » le concept de protection , l'appareil fonctionne avec un niveau de sécurité plus élevé. « » 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr www.krohne.com... -
Page 16: Équipment Ex Db / Ex Tb
Tension minimale aux bornes Tension maximale aux bornes de sortie [V CC] de sortie [V CC] Courant aux bornes de sortie 14,5 1 Pour une sortie courant de 22 mA www.krohne.com 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr... -
Page 17: Schéma Électrique
2 Résistance pour communication HART® 3 Zone non Ex 4 Zone Ex 5 Fil de mise à la terre – lorsque le câble électrique est blindé (fil tressé, etc.) 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr www.krohne.com... -
Page 18: Mise En Service
? • S'assurer que l'installation et le câblage de l'appareil sont conformes aux réglementations locales. AVERTISSEMENT ! N'utiliser l'appareil que dans la plage de mesure spécifiée. www.krohne.com 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr... -
Page 19: Maintenance
: 6g), sont faites d'acier inoxydable A4-70, et sont conformes à la norme internationale ISO 4762. 5.2 Nettoyage de l'appareil DANGER ! En cas de dépôts d'impuretés sur l'appareil, le nettoyer avec un chiffon humide. 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr www.krohne.com... -
Page 20: Comment Démonter L'appareil
Cet appareil est fabriqué par : KROHNE S.A.S. 2 Allée des Ors – B.P. 98 26103 Romans-sur-Isère CEDEX France S'il vous fallait retourner votre appareil pour inspection ou réparation, respecter les instructions ci-après. www.krohne.com 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr... -
Page 21: Comment Procéder Pour Retourner L'appareil Au Fabricant
échéant effectuer un rinçage ou une neutralisation. Joindre à l appareil retourné un certificat décrivant les substances mesurées et attestant de • ’ leur innocuité. 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr www.krohne.com... -
Page 22: Modèle De Certificat (À Copier) Pour Retourner Un Appareil Au Fabricant
Nous attestons que l'appareil retourné ne présente aucune trace de substances susceptibles de représenter un risque pour les personnes et pour l'environnement ! Date : Signature : Cachet de l'entreprise : www.krohne.com 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr... - Page 23 NOTES OPTIWAVE 1010 11/2015 - 4004809201 - AD ATEX OPTIWAVE 1010 R01 fr www.krohne.com...
