SECTION 5 − FONCTIONNEMENT MÉCANISÉ

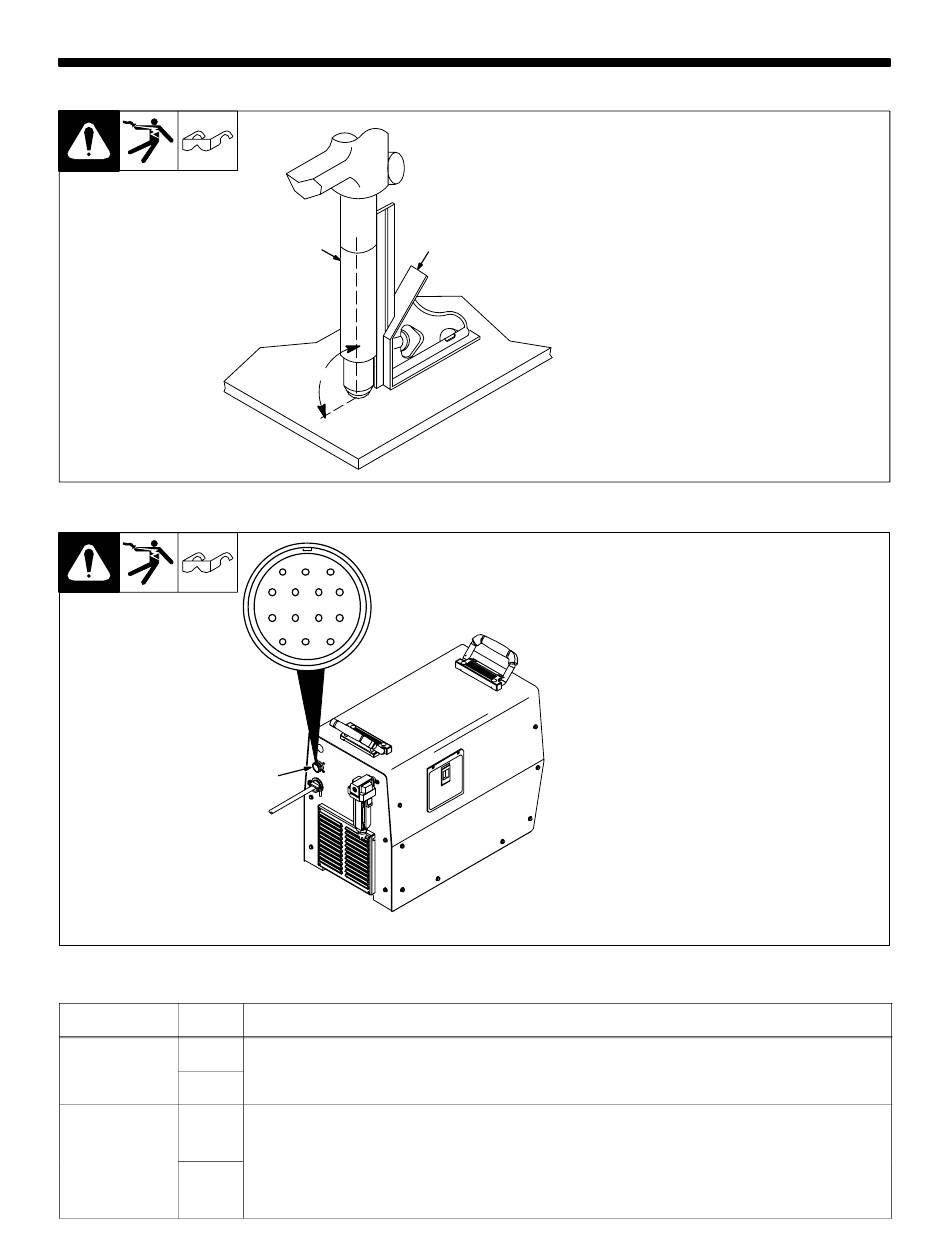

5-1. Position de montage ICE-80TM
5-2. Prise de commande à distance
5-3. Fonctions du câble de commande à distance
Fonction
Fil
Blanc
Démarrage à
Démarrage à
distance
Rouge
Noir
Autorisation de
Autorisation de
déplacement
déplacement
Vert
OM-2253 Page 20
1
90°
3
2
1
7
6
5
4
11
10
9
8
14
13
12
1
Le fil blanc et le fil rouge se raccordent à un jeu de contacts à distance fourni par l'utilisateur pour envoyer un
signal d'entrée par commande à distance aux prises RC61 1 et 5 commandant la fonction de démarrage à
signal d'entrée par commande à distance aux prises RC61 1 et 5 commandant la fonction de démarrage à
distance.
Le fil noir et le fil vert se raccordent à un dispositif de déplacement de la torche mécanique fourni par le client.
Des contacts normalement ouverts se ferment après le démarrage de l'arc pour fournir un signal de sortie autorisant
le mouvement de la torche mécanique. Ces contacts peuvent être soit secs (RMT1) soit sous tension
le mouvement de la torche mécanique. Ces contacts peuvent être soit secs (RMT1) soit sous tension
[RMT2 (+24 volts DC)] selon la position de la prise en RMT1 ou en RMT2 de la carte de commande PC1.
[RMT2 (+24 volts DC)] selon la position de la prise en RMT1 ou en RMT2 de la carte de commande PC1.
NOTE : Le Spectrum 1000 est expédié d'usine avec la prise raccordée à RMT1 (contacts secs).
Pour alimenter un relais ou un module d'entrée isolé en +24 volts DC, voir Section 5-4 ou 5-5.
2
Informations sur le fil
1
Torche mécanique ICE-80TM
2
Équerre
Utiliser une équerre pour aligner la
torche perpendiculairement à la
surface de travail.
1
Prise de commande à distance
RC61
RC61
fournit
les
entrées
démarrage de l'arc à distance avec la
torche
mécanique
ICE-80TM.
Raccorder le câble de commande à
distance fourni à la prise du panneau
arrière. Voir les fonctions d'entrée et
de sortie du câble de commande à
distance en Section 5-3.
804 026-A
