2.6 Raccordement et paramétrage de l'ASI
Modèle "tour"
Modèle "rack"
1
2
2. Installation
Raccordement de l'ASI au réseau
électrique
1 - Débrancher le cordon d'alimentation de
4
l'équipement.
Vérifier que les caractéristiques de ce
cordon sont : > 250 V - 10 A (voir fiche
technique).
2 - Connecter ce cordon sur la prise 7 de
l'ASI, puis sur la prise réseau électrique du
local.
Paramétrage de la configuration
11
batteries dans l'ASI
(Dans le cas d'une configuration 2 h, passer
24
cette étape car c'est la configuration par
7
défaut de l'appareil).
Le paramétrage se fait avec le logiciel de
configuration "UPS Driver" livré avec l'ASI.
Pour cela, connecter un ordinateur à l'ASI,
via le cordon RS232.
4
Démarrer le logiciel "UPS Driver" installé sur
disquette, aller dans le menu "batterie" et
sélectionner le type de CLA désiré (2, 4, ou
8 heures d'autonomie).
Une fois le type de CLA sélectionné, cliquer
sur sauvegarde et fermer "UPS Driver".
24
L'installation est configurée.

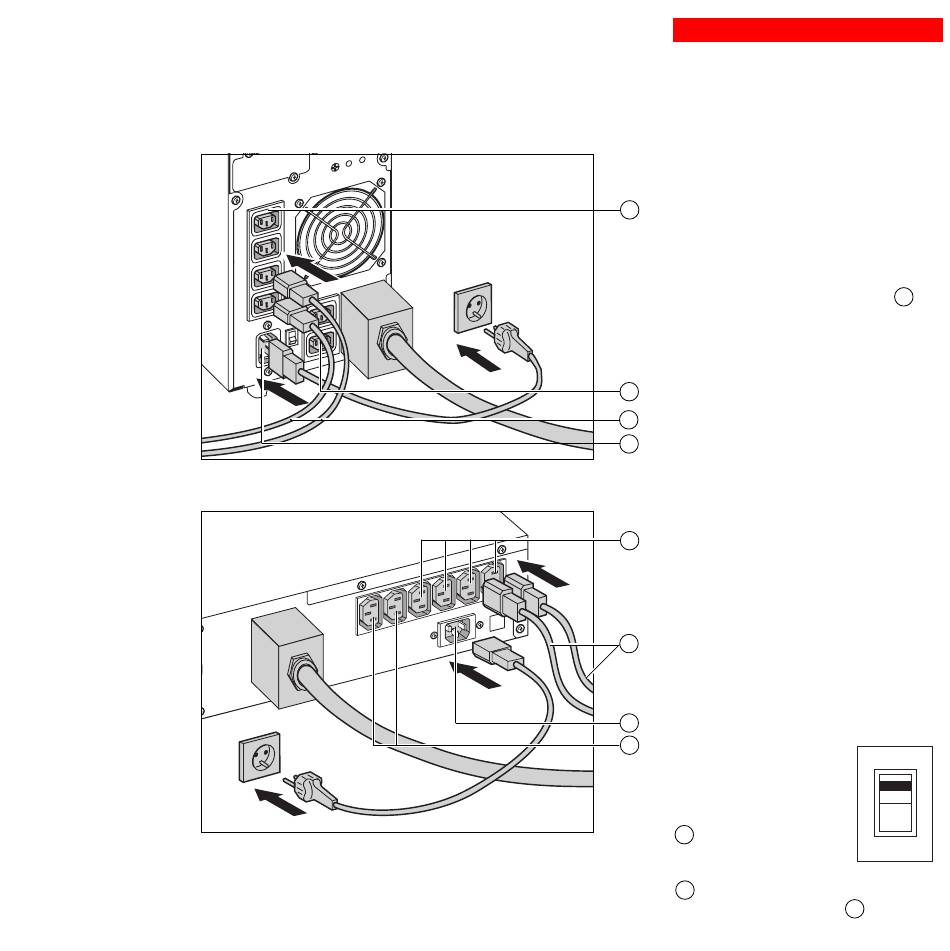

Raccordement de l'ASI aux
7
équipements
11
1 - Fermer le disjoncteur
batterie.
2 - Raccorder l'équipement
à l'ASI à l'aide des cordons
24 . Connecter de
préférence les équipements
prioritaires sur les 4 prises
4 et les équipements non prioritaires sur
les 2 prises programmables 11 .
ON
OFF
- Page 19
51031998FR/AB
