Capteurs d'inclinaison capacitif monoaxial avec interface Modbus
BSI R11A0-XXR-CXP360-S75G
Entrée des valeurs (registres "Holding")
Exemple :
L'offset doit être modifié (voir table des registres).
Les codes de fonction pour l'écriture et la lecture sont
valables pour tous les registres "Holding".
Ecriture
Slave ID Function Adress Quantity Checksum
Code
1 octet 06 134
Ecriture
Lecture
Slave ID Function Adress Quantity Checksum
Code
1 octet 03 134
Lecture

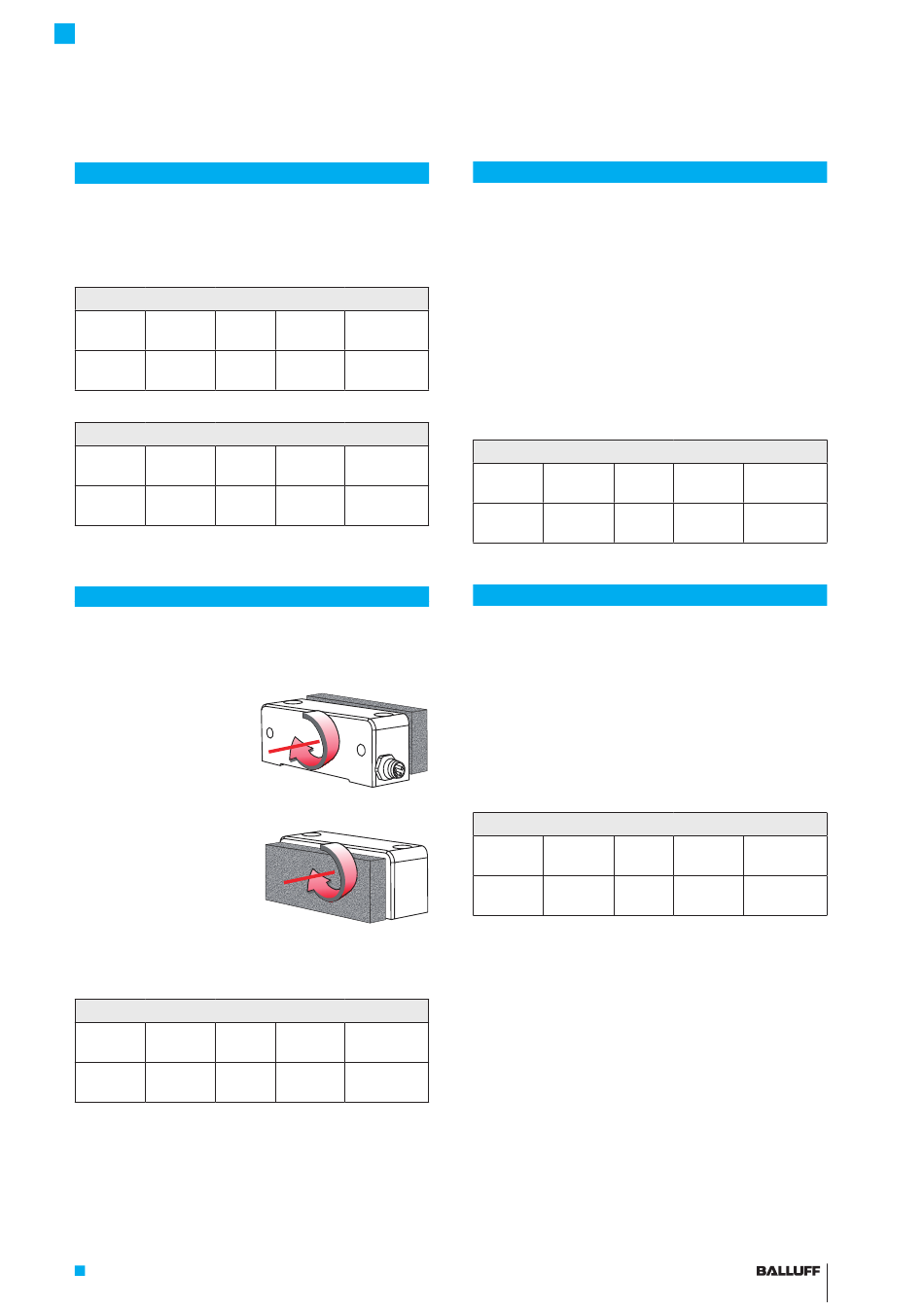

Entrée du sens de rotation (registres "Holding")
Le paramètre "Sens de rotation" définit si le capteur
présente un sens de rotation positif dans le sens horaire
(0 = cw) ou dans le sens antihoraire (1 = ccw).
Application :
Dans le cas de la variante de
montage 1, l'objet et le
capteur tournent dans le sens
horaire.
Le registre 135 doit contenir la valeur 0 = cw.
Le capteur compte de 0° à 359,99°
Dans le cas de la variante de
montage 2, l'objet tourne dans
le sens horaire et le capteur
dans le sens antihoraire.
Afin que le capteur ne compte
pas à rebours (voir paragraphe Axe
d'inclinaison), il faut entrer dans le registre 135 la valeur
1 = ccw. Le capteur compte ainsi de 0° à 359,99°, bien
qu'il tourne dans le sens antihoraire.
Ecriture
Slave ID Function Adress Quantity Checksum
Code
1 octet 06 135
Ecriture
www.balluff.com
0x1300 2 octets
0x1300 2 octets
0x0001 2 octets
Entrée de la plage d'affichage (registres "Holding")
Le paramètre "Plage d'affichage" définit si l'affichage
des angles d'inclinaison se situe dans la plage
0°...359,99° (valeur de paramètre = 0) ou dans la plage
-180 à + 179,99° (valeur de paramètre = 1).
Application :
Pour les objets, qui ne peuvent être tournés que dans
une seule direction à partir d'un point zéro (p. ex. "tracker"
solaire), l'affichage 0°...359,99° doit être sélectionné.
Pour les objets, qui peuvent être tournés dans les deux
directions à partir d'un point zéro logique (p. ex. table
médicale), l'affichage -180 à + 179,99° doit être sélec-
tionné.
Ecriture
Slave ID Function Adress Quantity Checksum
Code
1 octet 06 136
Ecriture
Entrée de l'offset (registres "Holding")
Le paramètre "Offset" définit de combien de degrés la
position 0° interne est décalée par rapport à l'horizontale.
Application :
Si la position 0° du capteur ne se situe pas à l'horizontale,
mais est inclinée de x° à cause de la machine, cet angle
d'inclinaison peut être défini comme étant la position 0°.
Dans ce cas, le capteur se met à compter à partir de sa
position zéro inclinée de 0°.
Dans l'exemple suivant, la position zéro se situe à 45°.
Ecriture
Slave ID Function Adress Quantity Checksum
Code
1 octet 06 134
Ecriture
0x0000 2 octets
0x002D 2 octets
français 5
