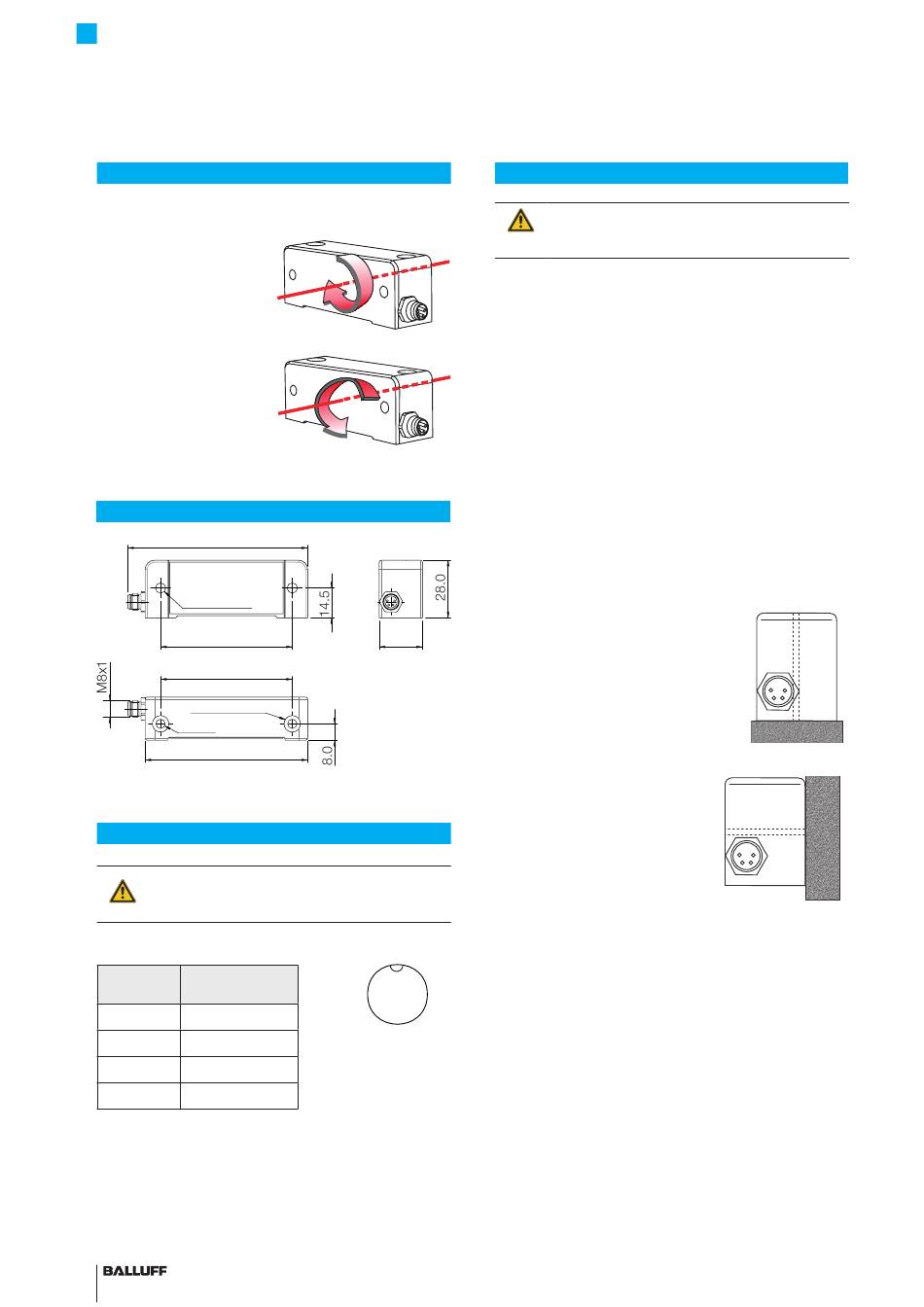

Axe D'inclinaison; Connexions Électriques - Balluff BSI R11A0-XXR-CXP360-S75G Mode D'emploi

Capteurs d'inclinaison capacitif monoaxial avec interface Modbus
BSI R11A0-XXR-CXP360-S75G

Axe d'inclinaison

Le sens de comptage du capteur dépend de sa direction
d'inclinaison :
– dans le sens horaire
de 0° à 359,99°
– dans le sens antihoraire
de 359,99° à 0°
Dimensions
87.50
H7 (2x)
Ø5
64.0 ±0.05
64.0
DIN 74-Km4
Ø4.5
79.0
Connexions électriques
Attention !
Le raccordement électrique doit uniquement
être réalisé à l'état hors tension.
Broche Connexion
1, brun Alimentation +
2, blanc 485B / Données –
3, bleu GND
4, noir 485A / Données +
Remarques concernant les connexions :
– Utiliser exclusivement des câbles blindés!
2 français
CW
CCW
21.0
3 1 BN
BU
4 2
BK WH
Installation
Attention !
Lors du montage, tenez compte de l'alignement
de l'axe d'inclinaison.
– Les capteurs d'inclinaison doivent toujours être montés
à l'état hors tension !
– Des dispositifs avec de fortes vibrations peuvent
influencer la précision des valeurs mesurées. Veillez à
un découplage suffisant des vibrations.
– Dans des systèmes à forte accélération, le capteur ne
fournit pas des valeurs mesurées exactes.
Montage
Veillez à ce que la surface de montage soit propre et
plane.
Le capteur d'inclinaison peut être monté de deux manières
sur l'objet. Pour obtenir des valeurs mesurées précises, la
surface de référence sur le dessous du capteur doit être
parfaitement horizontale et la surface de référence latérale
parfaitement verticale.
1. Montage sur l'objet.
Visser le capteur avec 2 vis à
tête fraisée (diamètre de filetage
max. 4,5 mm) sur l'objet.
2. Montage latéral sur l'objet.
Monter le capteur latéralement
sur l'objet avec 2 éléments,
p. ex. vis ou tiges d'ajustage
à épaulement (adaptées à
l'alésage Ø 5H7).
