DESCRIPTIoN GÉNÉRaLE
2.1
USaGE PRÉVU
Le système d'automatisme externe à bras articulés permet d'automatiser des grilles à battant (maisons
résidentielles) dont les vantaux peuvent atteindre 3 m. de longueur; il est tout particulièrement indiqué
pour l'application sur des piliers de grandes dimensions, sans qu'il soit nécessaire de réaliser des niches.
Il est formé d'un opérateur électromécanique irréversible avec un carter de protection et un système
d'actionnement à bras articulés, qui doit être appliqué à la grille avec les accessoires correspondants.
Le système irréversible garantit le blocage mécanique de la grille lorsque le moteur n'est pas activé;
l'installation d'une serrure n'est pas indispensable pour les vantaux jusqu'à 2 m. de longueur.
Un dispositif de déblocage manuel permet de manoeuvrer la grille en cas de coupure de courant ou de
dysfonctionnement.
L'automatisme a été conçu et construit pour contrôler l'accès des véhicules. Eviter toute autre utilisation.
2.2

DISPoSITIFS INCLUS DaNS L'EmBaLLaGE

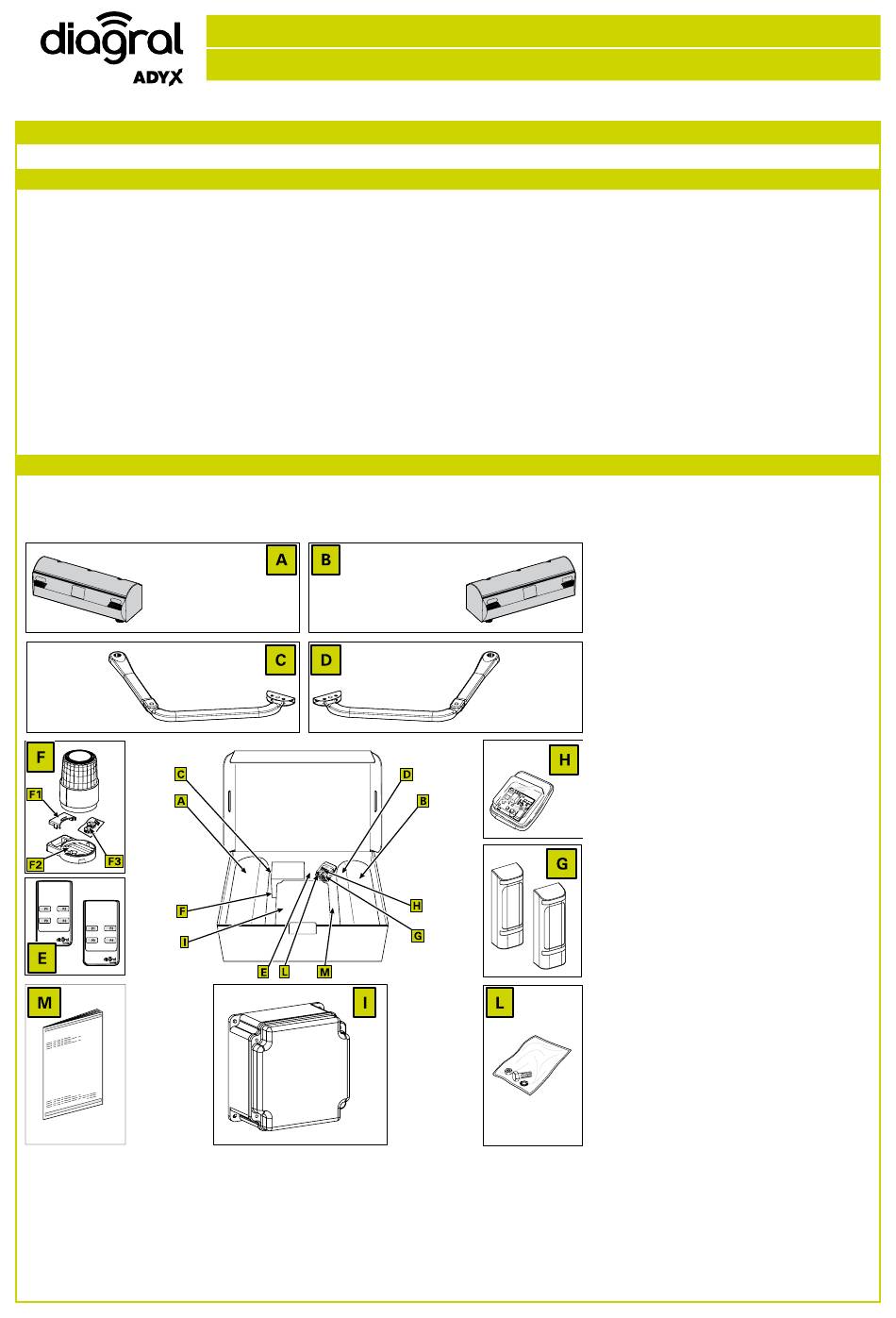

L'emballage est constitué par les dispositifs illustrés dans le schéma; vérifier immédiatement sa
correspondance au contenu de l'emballage ainsi que le parfait état des dispositifs.
00058I0873 Rev.0 - Guide d'installation
A) Opérateur
B) Opérateur
C) Bras articulé
D) Bras articulé
E) Télécommandes
F) Dispositif lumineux
F1) Support de l'antenne
F2) Support du dispositif de
signalisation
F3) Guide-câbles et vis
G) Une paire de photocellules
H) Récepteur radio
I) Coffret pour l'électronique
I1) Électronique de
commande
I2) Transformateur toroïdal
L) Sachets avec accessoires
L1) Patte transformateur
L2) Vis, écrous et rondelles
M) Notice d'installation
N.B.: le Kit ne comprend pas les
vis et les chevilles de fixation de
l'opérateur au mur et au portail.
