00058I0873 Rev.0 - Guide d'installation
Page 13

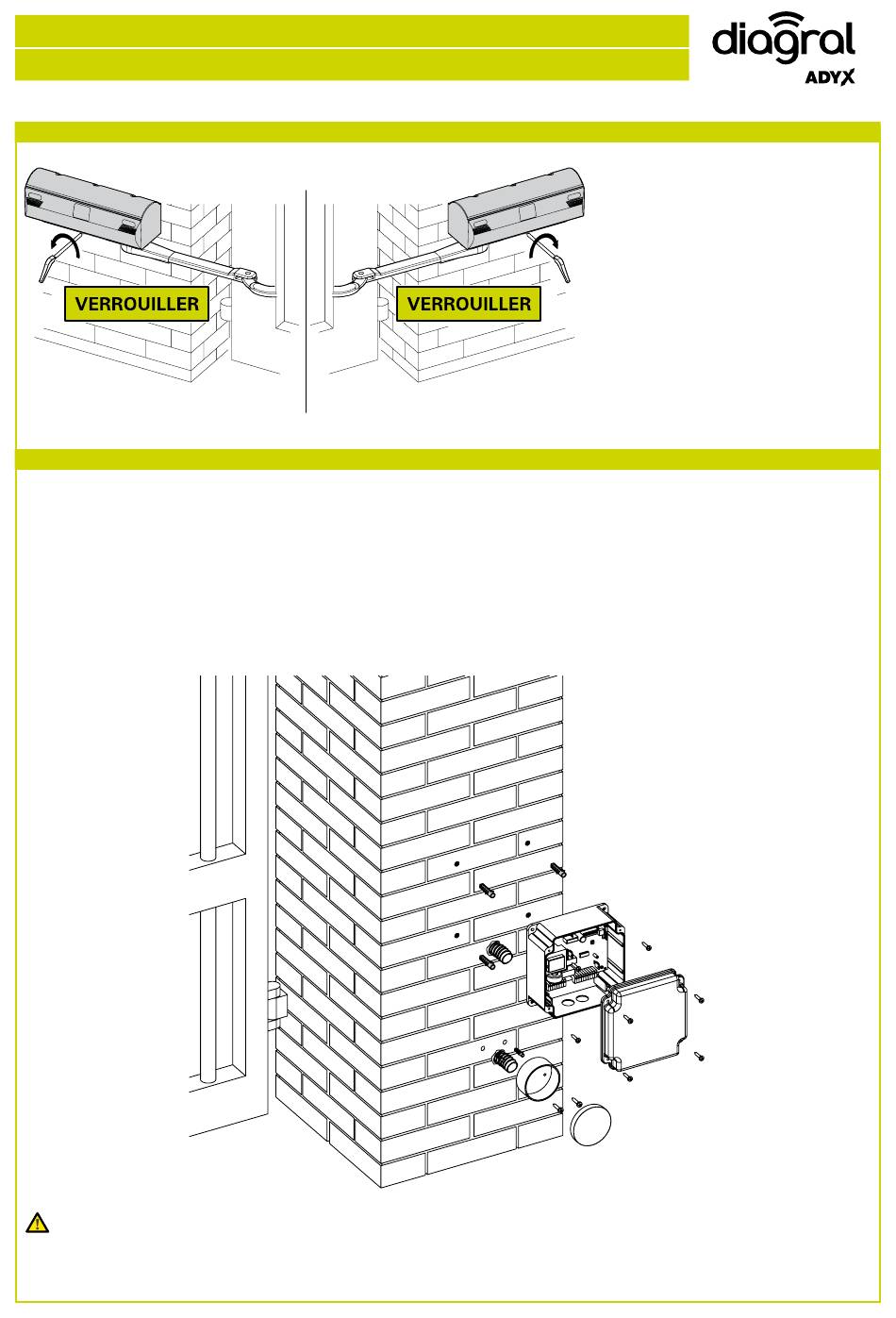

3.3.9
VERRoUILLaGE oPÉRaTEURS
3.4
INSTaLLaTIoN DE L'aRmoIRE ÉLECTRoNIQUE
Monter, avec 4 chevilles en plastique ø 6 et les vis de fixation correspondantes (non fournies), le boîtier
électronique (auquel on connectera tous les accessoires et générateurs d'impulsion) sur le côté du portail
par lequel arrive le courant 230 V (qui devra être connecté au transformateur toroïdal pour le transformer
à 24 V) et à proximité de l'opérateur.
Amener les câbles électriques dans la partie inférieure du caisson en utilisant des gaines rigides et/ou
flexibles ainsi que des raccords spécifiques.
Veiller à laisser les câbles à l'intérieur du boîtier suffisamment longs pour la réalisation des câblages.
Fixer deux boîtes de dérivation (non fournies) étanches (IP 55), une par opérateur, pour pouvoir les câbler.
Utiliser les barrettes de câblage à 12 bornes (non fournies).
Siliconer les entrées du câble de l'opérateur.
Remarque: pour un fonctionnement correct de l'installation, la longueur maximale des câbles d'ali-
mentation entre la centrale et les moteurs ne doit pas être supérieure à 10 m. Tenir d'abord compte
du montage des boîtes de dérivation.
Bloquer à nouveau les opérateurs.
