4.3
INSTaLLaTIoN DU SÉLECTEUR À CLÉ (EN oPTIoN)
00058I0873 Rev.0 - Guide d'installation
A) Choisir la position du sélecteur afin
qu'il se trouve à l'extérieur, à côté du
portail, à une hauteur d'environ 80
cm, afin qu'il puisse également être
utilisé par des personnes d'une taille
différente.

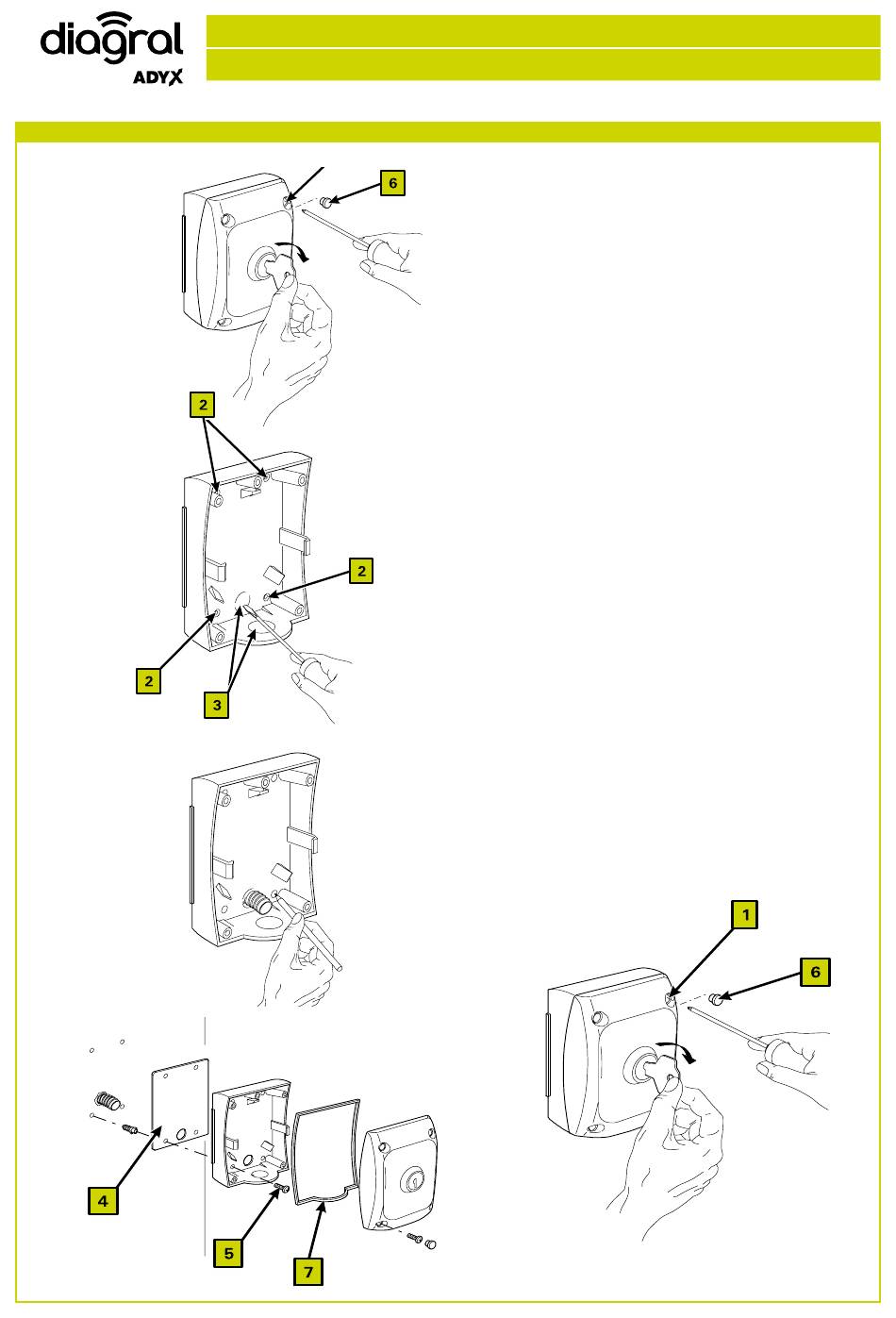

B) Pour séparer le boîtier du couvercle,
enlever les bouchons (6), dévisser
les vis (1) et tirer légèrement, en
tournant la clé en sens horaire.
C) Défoncer les trous de fixation (2) et
le trou de passage des câbles (3) sur
le fond du boîtier avec un tournevis.
D) Tracer les points de perçage en se
servant du boîtier comme référence
et en veillant à ce que le trou du fond
corresponde à la sortie des câbles.
E) Percer le mur avec une perceuse à
percussion et un foret de 5mm et
introduire les chevilles de 5 mm.
F) Positionner l'entretoise (4) entre le
mur et le boîtier et le fixer avec les
vis (5).
G) Pour la connexion électrique,
consulter le paragraphe 5.4.
H) Vérifier la présence du joint (7) entre
le couvercle et le boîtier.
I) Pour placer le couvercle sur le
boîtier, tourner la clé en sens horaire
et après l'avoir installé, ramener la
clé au centre.
J) Serrer les vis (1) et remonter les
bouchons (6).
