2.1.3 Capteurs AP304/5
Avertissement :
— Pour éviter tout accident corporel d'un opérateur
lorsque la sonde est expulsée vers sa butée de fin de
course, demandez aux personnes vous
accompagnant de se tenir à distance lorsque vous
desserrez le raccord de compression.
— Desserrez lentement le raccord de compression : sous
la pression, la sonde peut être expulsée vers sa butée
de fin de course.
— L'insertion de la sonde au-dessus d'une pression de
procédé de 80 psi est difficile.
— La pression de procédé ne doit pas dépasser 6 bars à
25 °C en continu. Rétractez les capteurs lors du
démarrage du procédé pour éviter les dommages dus
aux surpressions et aux coups de bélier.
— Insérez le capteur aussi profondément que nécessaire
afin d'obtenir un débit représentatif. Si le capteur est
enfoncé trop profondément, il risque d'être
endommagé et/ou d'entraîner un ralentissement de la
réponse.
— Rétractez totalement le capteur avant de fermer la
vanne et ouvrez totalement la vanne avant d'insérer le
capteur.
Câble
Connecteur T.C.
(le cas échéant)
Connecteur
BNC mâle
Arrière du capteur et câble à fixer
dans le conduit ou le tuyau
(fourni par le client)

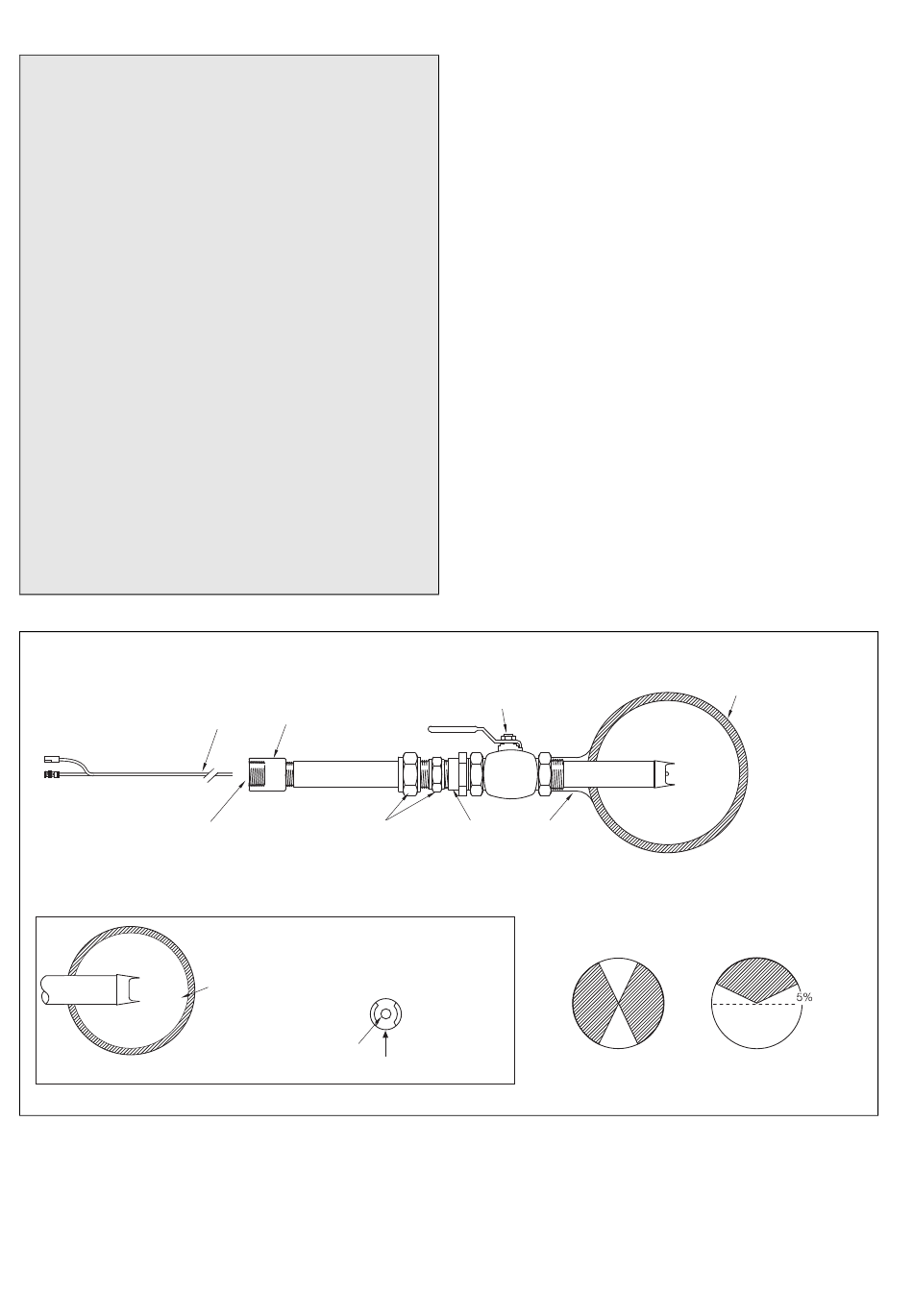

Fig. 2.4 Installation de l'AP304/5 – Vanne à boule et raccord de compression
10 IM/AP300-F Rév. J | AP300 | Capteurs mixtes pH/Redox (ORP)
Dispositif de retenue
1
de
/
pouce
2
Raccord de
compression
AP305 – favorise l'auto-nettoyage en utilisant
du verre plat et un corps à encoche
Débit de l'échantillon
dans le tuyau
Membrane
hémisphérique
Pour installer le capteur AP304/5 :
1. Placez les vannes à boule choisies dans la citerne ou dans
la ligne du procédé.
2. Fixez le raccord de compression sur la vanne à boule (voir
Fig. 2.4.)
1
Vanne à boule 1
/
pouce pour
4
passage intégral ou vanne à
1
boule de 1
/
pouce
2
Raccord de
Réducteur
1
1
/
pouce
2
Pour les tuyaux horizontaux, la position de montage
la plus favorable se trouve dans la zone grisée.
Toutefois, la zone de montage autorisée se trouve
n'importe où dans les limites de la circonférence
Débit
Verre hémisphérique
d'échantillonnage
Suite page 10...
Ligne de procédé
/ Citerne
totale du tuyau.
Verre plat
