Raccordement électrique
44
3. Passer le câble à travers l' e ntrée de câble. Ne pas retirer la bague d' é tanchéité de
l' e ntrée de câble, afin de garantir l' é tanchéité.
4. Dénuder le câble et ses extrémités. Dans le cas de fils toronnés : fixer les extrémités
préconfectionnées.
5. Raccorder le câble conformément à l' o ccupation des bornes → 38. Pour la tension
d' a limentation : rabattre le couvercle destiné à la protection. Pour la communication
HART : pour le raccordement du blindage de câble à la borne de terre, tenir compte
du concept de mise à la terre de l' i nstallation.
6. Serrer fermement les presse-étoupe.
7.
AVERTISSEMENT
L
Suppression du degré de protection du boîtier en raison d'une étanchéité
insuffisante de ce dernier !
‣
Visser la vis sans l' a voir graissée.
Remonter le transmetteur dans l' o rdre inverse.
7.2.3
Assurer la compensation de potentiel
Exigences
ATTENTION
L
Une destruction de l'électrode peut entraîner une panne totale de l'appareil !
‣
Produit et capteur au même potentiel électrique
‣
Version séparée : capteur et transmetteur au même potentiel électrique
‣
Concept de mise à la terre interne
‣
Matériau et mise à la terre de la conduite

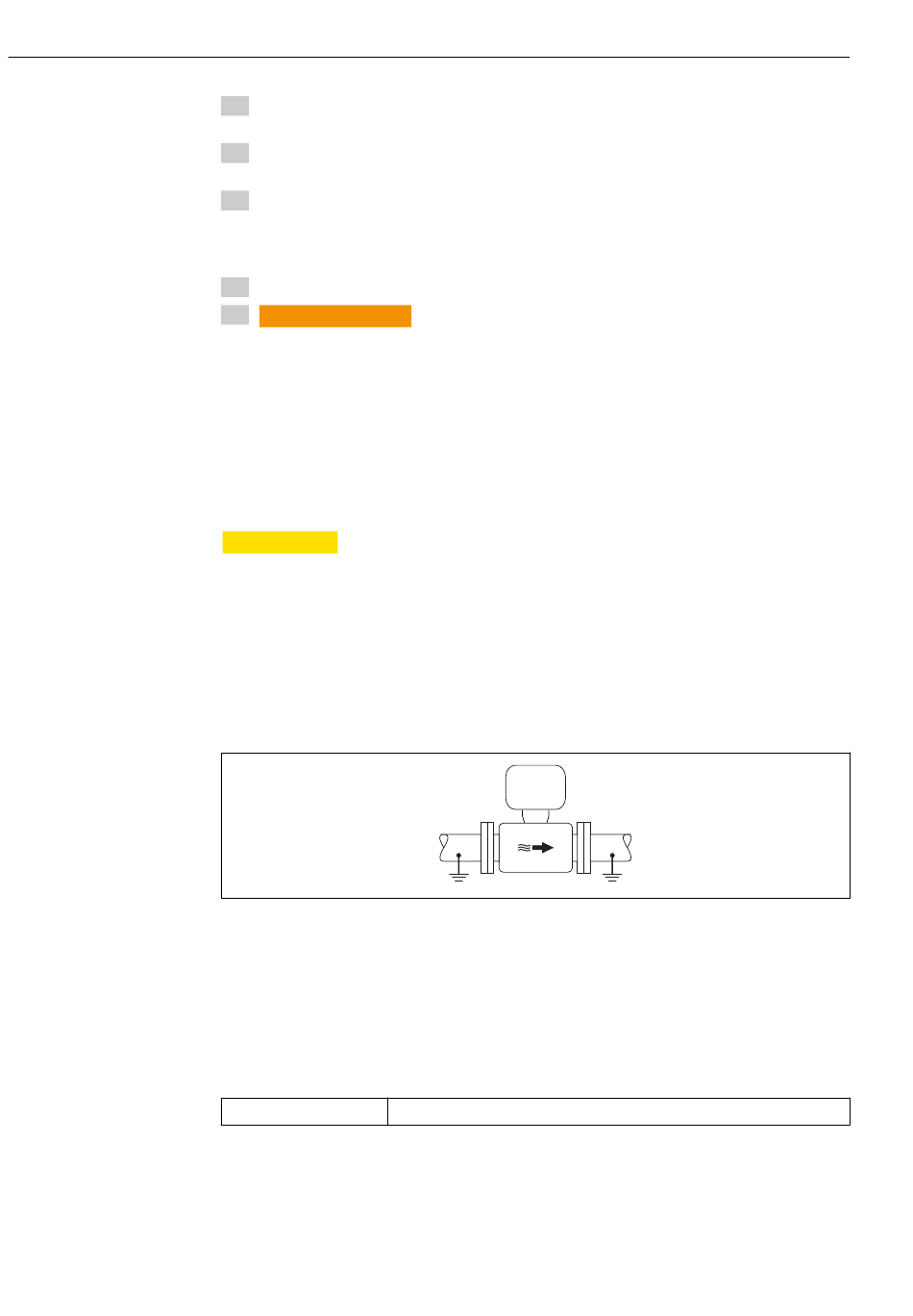

Exemple de raccordement cas standard
Conduite métallique mise à la terre
16
Compensation de potentiel via le tube de mesure
Exemples de raccordement cas particuliers
Conduite métallique non mise à la terre sans revêtement
Ce type de raccordement est également valable :
• dans le cas d' u ne compensation de potentiel non usuelle
• dans le cas de courants de compensation
Câble de terre
Fil de cuivre, au moins 6 mm
Proline Promag W 400 HART
2
2
(0,0093 in
)
A0016315
Endress+Hauser
