Raccordement électrique
34
7.2.2

Assurer la compensation de potentiel

Exigences
Aucune mesure spéciale pour la compensation de potentiel n' e st nécessaire.
Dans le cas d' u n appareil pour zone explosible : respecter les consignes figurant dans
la documentation Ex (XA).
7.3 Directives de raccordement spéciales
7.3.1

Exemples de raccordement

PROFIBUS DP
1
2
A
B

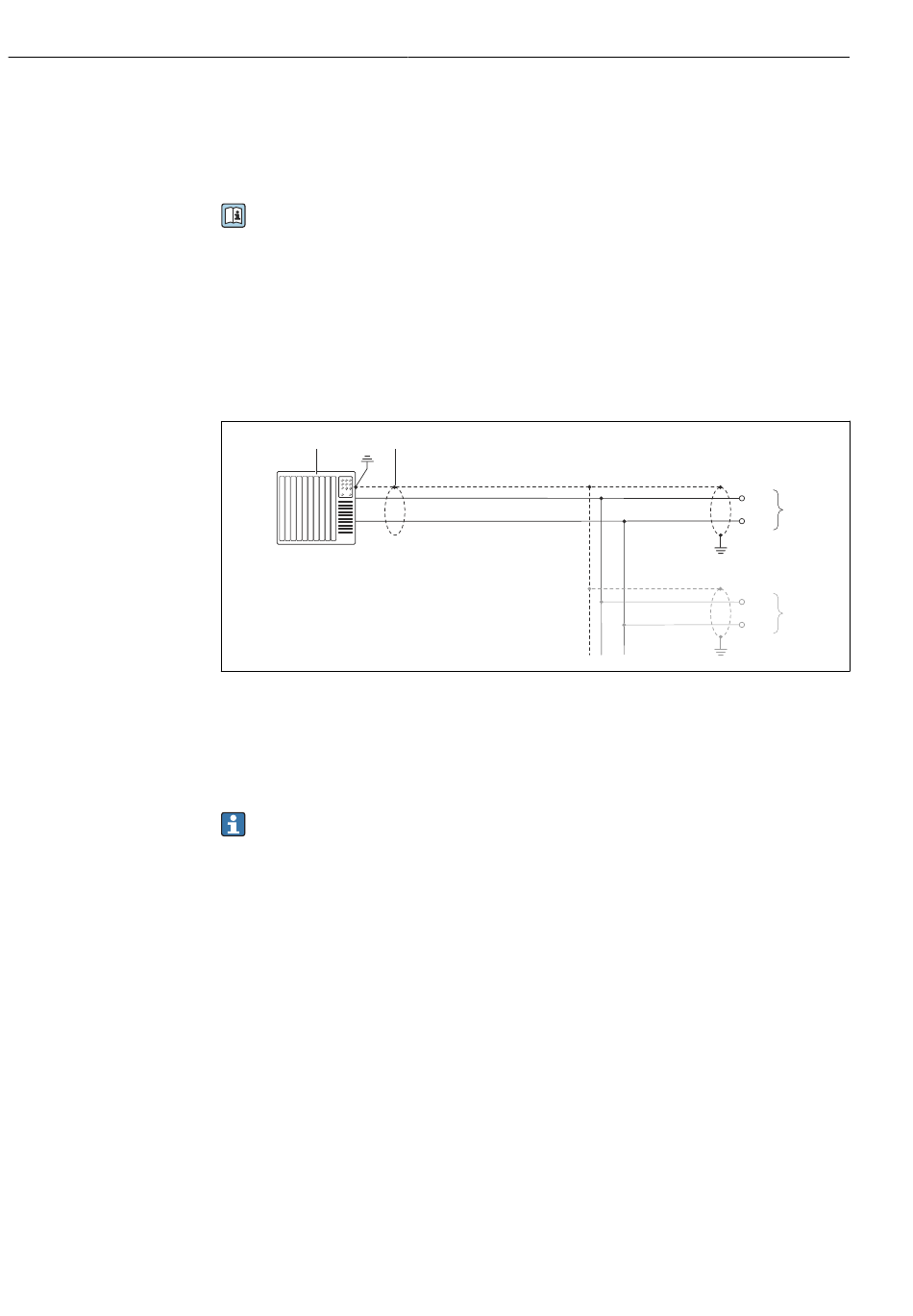

 10 Exemple de raccordement pour PROFIBUS DP, zone non explosible et zone 2/Div. 2
1 Système/automate (par ex. API)
2 Blindage de câble, mise à la terre des deux côtés du blindage de câble nécessaire afin de satisfaire aux
exigences CEM ; tenir compte des spécifications de câble →  28
3 Transmetteur
Pour des taux de Baud > 1,5 MBaud il convient d' u tiliser une entrée de câble CEM et le
blindage de câble doit si possible atteindre la borne de raccordement.
7.4 Réglages hardware
7.4.1 Régler l'adresse d'appareil
PROFIBUS DP
Pour un appareil PROFIBUS DP/PA, l' a dresse doit toujours être réglée. Les adresses
d' a ppareil valables se situent dans la gamme 1...126. Dans un réseau PROFIBUS DP/PA,
chaque adresse d' a ppareil ne peut être attribuée qu' u ne fois. Lorsque l' a dresse de l' a ppareil
n' e st pas correctement réglée, ce dernier n' e st pas reconnu par le maître. Tous les appareils
sont livrés au départ usine avec l' a dresse 126 et un adressage de software.
Proline Promass O 100 PROFIBUS DP
A
B
A
B
Endress+Hauser
3
3
A0021429
