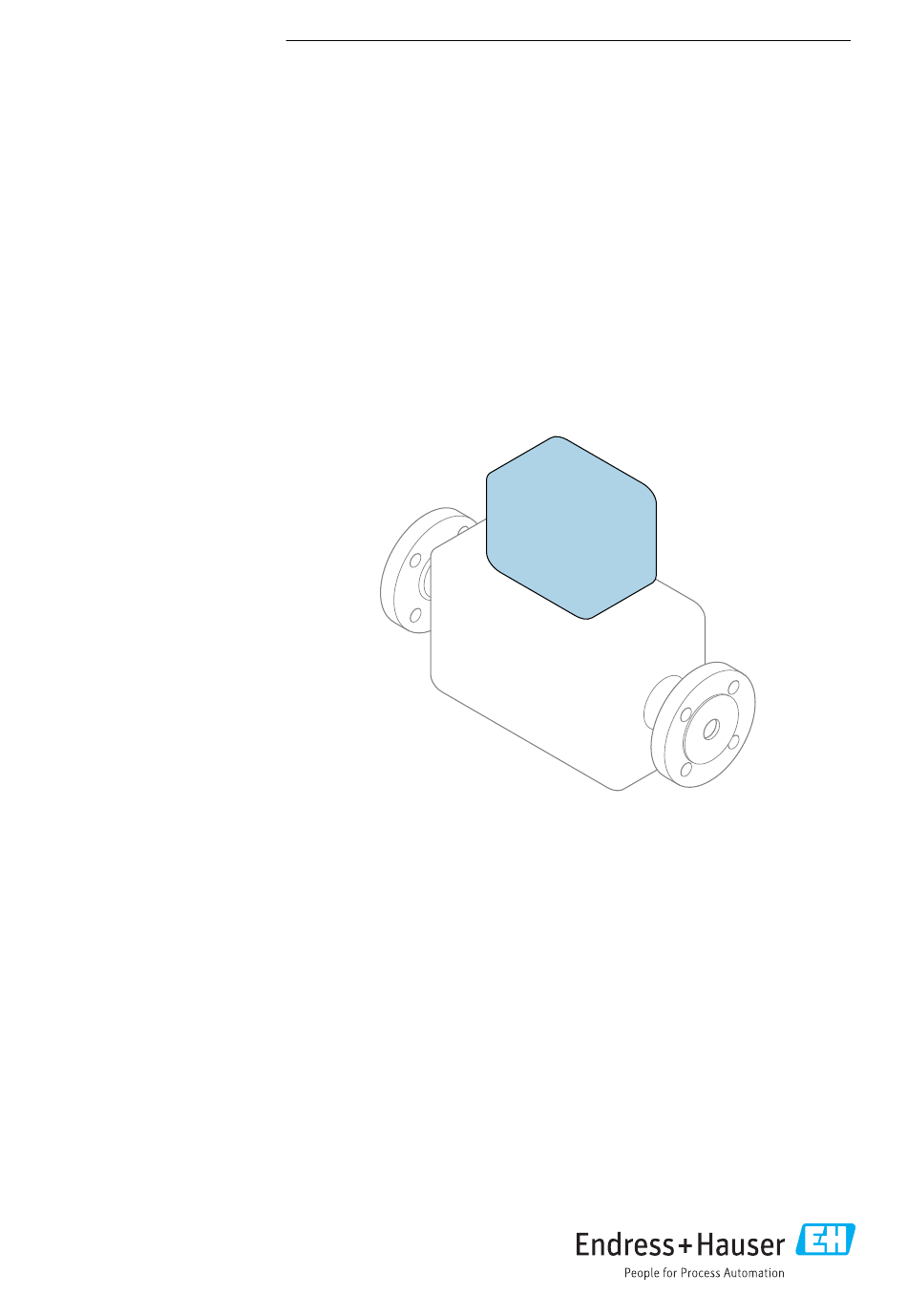

KA01419D/14/FR/01.19

71427529

2019-02-01

Products

Instructions condensées

Débitmètre

Proline 400

Transmetteur Modbus RS485

avec capteur électromagnétique

Ce manuel est un manuel d' I nstructions condensées, il ne

remplace pas le manuel de mise en service correspondant.

Instructions condensées partie 2 sur 2 : Transmetteur

Contiennent des informations sur le transmetteur.

Instructions condensées partie 1 sur 2 : Capteur →  3

Solutions

Services

Sommaire des Matières pour Endress+Hauser Proline 400

Page 1 KA01419D/14/FR/01.19 71427529 2019-02-01 Instructions condensées Débitmètre Proline 400 Transmetteur Modbus RS485 avec capteur électromagnétique Ce manuel est un manuel d' I nstructions condensées, il ne remplace pas le manuel de mise en service correspondant. Instructions condensées partie 2 sur 2 : Transmetteur Contiennent des informations sur le transmetteur.
Page 2 Débitmètre Proline 400 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Page 3 Les "Instructions condensées partie 1 : Capteur" sont disponibles via : • Internet : www.endress.com/deviceviewer • Smartphone/tablette : Endress+Hauser Operations App Vous trouverez des informations détaillées sur l' a ppareil dans son manuel de mise en service et les autres documentations : •...
Page 4 Sommaire Débitmètre Proline 400 Sommaire Informations relatives au document ..........5 Symboles utilisés .
Page 5 Débitmètre Proline 400 Informations relatives au document Informations relatives au document Symboles utilisés 1.1.1 Symboles d'avertissement Symbole Signification DANGER ! DANGER Cette remarque attire l' a ttention sur une situation dangereuse qui, lorsqu' e lle n' e st pas évitée, entraîne la mort ou des blessures corporelles graves.
Page 6 Informations relatives au document Débitmètre Proline 400 Symbole Signification Terre de protection (PE) Une borne qui doit être mise à la terre avant de réaliser d' a utres raccordements. Les bornes de terre se trouvent à l' i ntérieur et à l' e xtérieur de l' a ppareil : •...
Page 7 Débitmètre Proline 400 Consignes de sécurité fondamentales Consignes de sécurité fondamentales Exigences imposées au personnel Le personnel doit remplir les conditions suivantes dans le cadre de ses activités : ‣ Le personnel qualifié et formé doit disposer d' u ne qualification qui correspond à cette fonction et à...
Page 8 Vérification en présence de cas limites : ‣ Dans le cas de fluides corrosifs et/ou de produits de nettoyage spéciaux : Endress+Hauser se tient à votre disposition pour vous aider à déterminer la résistance à la corrosion des matériaux en contact avec le produit, mais décline cependant toute garantie ou responsabilité...
Page 9 Il est conforme aux exigences générales de sécurité et aux exigences légales. De plus, il est conforme aux directives UE répertoriées dans la Déclaration de Conformité UE spécifique à l' a ppareil. Endress+Hauser confirme ces faits par l' a pposition du marquage CE sur l' a ppareil. Sécurité informatique Notre garantie n' e st valable que si l' a ppareil est installé...
Page 10 Montage Débitmètre Proline 400 Montage de l'appareil 4.1.1 Couples de serrage des vis Pour plus d' i nformations sur les couples de serrage des vis, voir le chapitre "Montage du capteur" du manuel d' i nstructions condensées 4.1.2 Rotation de l'afficheur...
Page 11 Débitmètre Proline 400 Montage 4.1.3 Rotation du boîtier du transmetteur Pour faciliter l' a ccès au compartiment de raccordement ou à l' a fficheur, le boîtier du transmetteur peut être tourné : Promag D TX 20 A0032086 Dévisser les vis de fixation du couvercle du boîtier (lors du montage : respecter le couple de serrage →...
Page 12 Montage Débitmètre Proline 400 TX 20 A0032130 Dévisser les vis de fixation du couvercle de l' é lectronique principale (lors du montage : respecter le couple de serrage →  15). Retirer le module d' é lectronique principale. 4 mm A0032131 Retirer le module de l' é...
Page 13 Débitmètre Proline 400 Montage A0032132 11. Soulever le boîtier du transmetteur. 12. Tourner le boîtier dans la position souhaitée par pas de 90°. Promag L et W TX 20 A0032086 Dévisser les vis de fixation du couvercle du boîtier (lors du montage : respecter le couple de serrage →...
Page 14 Montage Débitmètre Proline 400 3 mm A0032087 Dévisser les vis de fixation du module de l' é lectronique du capteur intelligent (lors du montage : respecter le couple de serrage →  15). Retirer le module de l' é lectronique du capteur intelligent (lors du montage : respecter le codage du connecteur →...
Page 15 Débitmètre Proline 400 Montage 4 mm A0032089 Dévisser les vis de fixation du couvercle du boîtier du transmetteur (lors du montage : respecter le couple de serrage →  15). 10. Soulever le boîtier du transmetteur. 11. Tourner le boîtier dans la position souhaitée par pas de 90°.
Page 16 Montage Débitmètre Proline 400 A0021585 Promag D AVIS Câbles de raccordement mal posés entre le capteur et le transmetteur dans le boîtier du transmetteur ! Le signal de mesure peut être parasité. ‣ Amener le câble de raccordement directement à hauteur du connecteur.
Page 17 Débitmètre Proline 400 Raccordement électrique Raccordement électrique AVIS L'appareil de mesure ne dispose pas de disjoncteur interne. ‣ Pour cette raison, il faut lui affecter un commutateur ou un disjoncteur permettant de déconnecter facilement le câble d' a limentation du réseau.
Page 18 Raccordement électrique Débitmètre Proline 400 Câbles de raccordement renforcés Des câbles de raccordement renforcés munis d' u n renfort tressé métallique supplémentaire devraient être utilisés dans les cas suivants : • la pose au sol • les risques liés la présence de rongeurs •...
Page 19 Débitmètre Proline 400 Raccordement électrique 5.1.4 Blindage et mise à la terre Modbus Le concept de blindage et de mise à la terre nécessite le respect des aspects suivants : • Compatibilité électromagnétique (CEM) • Protection contre les explosions • Protection des personnes •...
Page 20 Raccordement électrique Débitmètre Proline 400 AVIS Etanchéité insuffisante du boîtier ! Le bon fonctionnement de l' a ppareil de mesure risque d' ê tre compromis. ‣ Utiliser des presse-étoupe appropriés, adaptés au degré de protection de l' a ppareil. Retirer le bouchon aveugle le cas échéant.
Page 21 Débitmètre Proline 400 Raccordement électrique Transmetteur Câble d' é lectrode Câble de bobine (3.54) 100 (3.94)* 70 (2.76) 80 (3.15) 50 (1.97) 17 (0.67) 50 (1.97) 8 (0.31) 10 (0.39) 8 (0.31) A0032096  2 Unité de mesure mm (in) A0032093 ...
Page 22 Raccordement électrique Débitmètre Proline 400 Capteur Câble d' é lectrode Câble de bobine 20 (0.79)* 20 (0.79)* 160 (6.30)* 170 (6.69)* 80 (3.15) 70 (2.76) 50 (1.97) 50 (1.97) 18.5 (0.73) 10 (0.39) 6 (0.24) 8 (0.31) ³1 (0.04) A0032101 A0032100 A = Confection des câbles...
Page 23 Débitmètre Proline 400 Raccordement électrique 5.2.1 Raccordement de la version séparée AVERTISSEMENT Risque d'endommagement des composants électroniques ! ‣ Raccorder le capteur et le transmetteur à la même compensation de potentiel. ‣ Ne relier ensemble que les capteurs et transmetteurs portant le même numéro de série.
Page 24 Raccordement électrique Débitmètre Proline 400 AVERTISSEMENT Suppression du degré de protection du boîtier en raison d'une étanchéité insuffisante de ce dernier ! ‣ Visser la vis sans l' a voir graissée. Les filets du couvercle sont enduits d' u n lubrifiant sec.
Page 25 Débitmètre Proline 400 Raccordement électrique AVERTISSEMENT Suppression du degré de protection du boîtier en raison d'une étanchéité insuffisante de ce dernier ! ‣ Visser la vis sans l' a voir graissée. Les filets du couvercle sont enduits d' u n lubrifiant sec.
Page 26 Raccordement électrique Débitmètre Proline 400 5.2.2 Raccordement du transmetteur AVERTISSEMENT Suppression du degré de protection du boîtier en raison d'une étanchéité insuffisante de ce dernier ! ‣ Visser la vis sans l' a voir graissée. Les filets du couvercle sont enduits d' u n lubrifiant sec.
Page 27 Débitmètre Proline 400 Raccordement électrique Dénuder le câble et ses extrémités. Dans le cas de câbles toronnés, sertir en plus des extrémités préconfectionnées. Raccorder le câble conformément à l' o ccupation des bornes . Pour la tension d' a limentation : rabattre le couvercle destiné à la protection.
Page 28 Raccordement électrique Débitmètre Proline 400 A0032048 Exemples de raccordement, cas particuliers Conduite métallique non mise à la terre et sans revêtement Ce type de raccordement est également valable : • dans le cas d' u ne compensation de potentiel non usuelle •...
Page 29 Débitmètre Proline 400 Raccordement électrique DN 300 DN 350 ≥ ≤ A0029338  8 Compensation de potentiel via la borne de terre et la bride de conduite Relier les deux brides du capteur via un câble de terre avec la bride de conduite et les mettre à...
Page 30 Raccordement électrique Débitmètre Proline 400 Mettre les disques de masse au potentiel de terre. Pour une version séparée, la borne de terre de l' e xemple se rapporte toujours au capteur et non au transmetteur. Conduite avec installation de protection cathodique Ce type de raccordement n' e st utilisé...
Page 31 Débitmètre Proline 400 Raccordement électrique – A0029340 Condition : monter le capteur avec une isolation électrique dans la conduite. Relier les deux brides de conduite entre elles via le câble de terre. Faire passer le blindage des câbles de signal via un condensateur.
Page 32 Raccordement électrique Débitmètre Proline 400 Instructions de raccordement spéciales 5.3.1 Exemples de raccordement Modbus RS485 A0028765  10 Exemple de raccordement pour Modbus RS485, zone non explosible et zone 2/Div. 2 Système/automate (par ex. API) Blindage de câble : le câble doit être mis à la terre des deux côtés afin de satisfaire aux exigences CEM ;...
Page 33 Débitmètre Proline 400 Raccordement électrique Pour éviter que l' h umidité ne pénètre par l' e ntrée de câble, poser le câble de sorte qu' i l forme une boucle vers le bas avant l' e ntrée de câble ("piège à eau").
Page 34 Options de configuration Débitmètre Proline 400 Options de configuration Aperçu des options de configuration A0019091 Configuration sur site via le module d' a ffichage Ordinateur avec navigateur web (par ex. Internet Explorer) ou avec outil de configuration (par ex. FieldCare, AMS Device Manager, SIMATIC PDM) Système/automate (par ex.
Page 35 Débitmètre Proline 400 Options de configuration Structure et principe du menu de configuration 6.2.1 Structure du menu de configuration Menu de configuration pour opérateur et maintenance Language Fonctionnement orienté tâches Configuration Diagnostic Menu de configuration pour experts Expert orienté fonctions A0014058-FR ...
Page 36 Options de configuration Débitmètre Proline 400 6.3.2 Conditions requises Hardware ordinateur Hardware Interface CDI-RJ45 WLAN Interface L' o rdinateur doit être équipé d' u ne L' u nité d' e xploitation doit être équipée interface RJ45. d' u ne interface WLAN.
Page 37 Débitmètre Proline 400 Options de configuration Réglages Interface CDI-RJ45 WLAN Connexions réseau Seules les connexions réseau actives avec l' a ppareil de mesure doivent être utilisées. Désactiver toutes les autres connexions Désactiver toutes les autres réseau telles que WLAN. connexions réseau.
Page 38 Options de configuration Débitmètre Proline 400 Adresse IP 192.168.1.XXX ; pour XXX, toutes les séquences numériques sauf : 0, 212 et 255 → par ex. 192.168.1.213 Subnet mask 255.255.255.0 Default gateway 192.168.1.212 ou laisser les cases vides Via interface WLAN...
Page 39 Débitmètre Proline 400 Options de configuration Démarrage du navigateur Web Démarrer le navigateur Web sur le PC. Entrer l' a dresse IP du serveur Web dans la ligne d' a dresse du navigateur : 192.168.1.212  La page d' a ccès apparaît.
Page 40 Options de configuration Débitmètre Proline 400 Ligne de fonctions Fonctions Signification Valeurs Affiche les valeurs mesurées par l' a ppareil de mesure mesurées • Accès au menu de configuration de l' a ppareil de mesure • La structure du menu de configuration est la même que pour l' a fficheur local Menu ...
Page 41 Débitmètre Proline 400 Options de configuration Aperçu des paramètres avec description sommaire Paramètre Description Sélection Réglage usine Fonctionnalitée du serveur Activer et désactiver le • Arrêt Marche serveur web. • Marche Etendue des fonctions du paramètre "Fonctionnalitée du serveur web"...
Page 42 Intégration système Débitmètre Proline 400 Intégration système Pour plus d' i nformations sur l' i ntégration système, voir le manuel de mise en service de l' a ppareil. • Aperçu des fichiers de description d' a ppareil : – Données relatives à la version actuelle de l' a ppareil –...
Page 43 Débitmètre Proline 400 Mise en service X X X X X X X 20.50 Main menu 0104-1 Display language English Operation Setup Display language 0104-1 English Ã Deutsch Español Français Display language 0104-1 Ã English Deutsch Español Français Hauptmenü 0104-1...
Page 44 Mise en service Débitmètre Proline 400 Assistant/sous-menu Signification Détection de tube vide Configuration de la détection présence produit (DPP) HART input Configuration de l' e ntrée HART Définition de la désignation du point de mesure (tag) Afin de pouvoir identifier rapidement le point de mesure au sein de l' i nstallation, il est possible d' e ntrer à...
Page 45 Débitmètre Proline 400 Informations de diagnostic Informations de diagnostic Les défauts détectés par le système d' a utosurveillance de l' a ppareil sont affichés sous forme de messages de diagnostic en alternance avec l' a ffichage opérationnel. Le message sur les mesures correctives peut être affiché...
