Raccordement électrique
40
7.1.4
Blindage et mise à la terre
7.1.5
Exigences liées à l'unité d'alimentation
Tension d'alimentation
Transmetteur
Variante de commande "Alimentation électrique"
Option L
7.1.6
Préparer l'appareil de mesure
1. Si présent : enlever le bouchon aveugle.
2. Lorsque l' a ppareil de mesure est livré avec presse-étoupe :
respecter les spécifications de câble → 36.
7.1.7

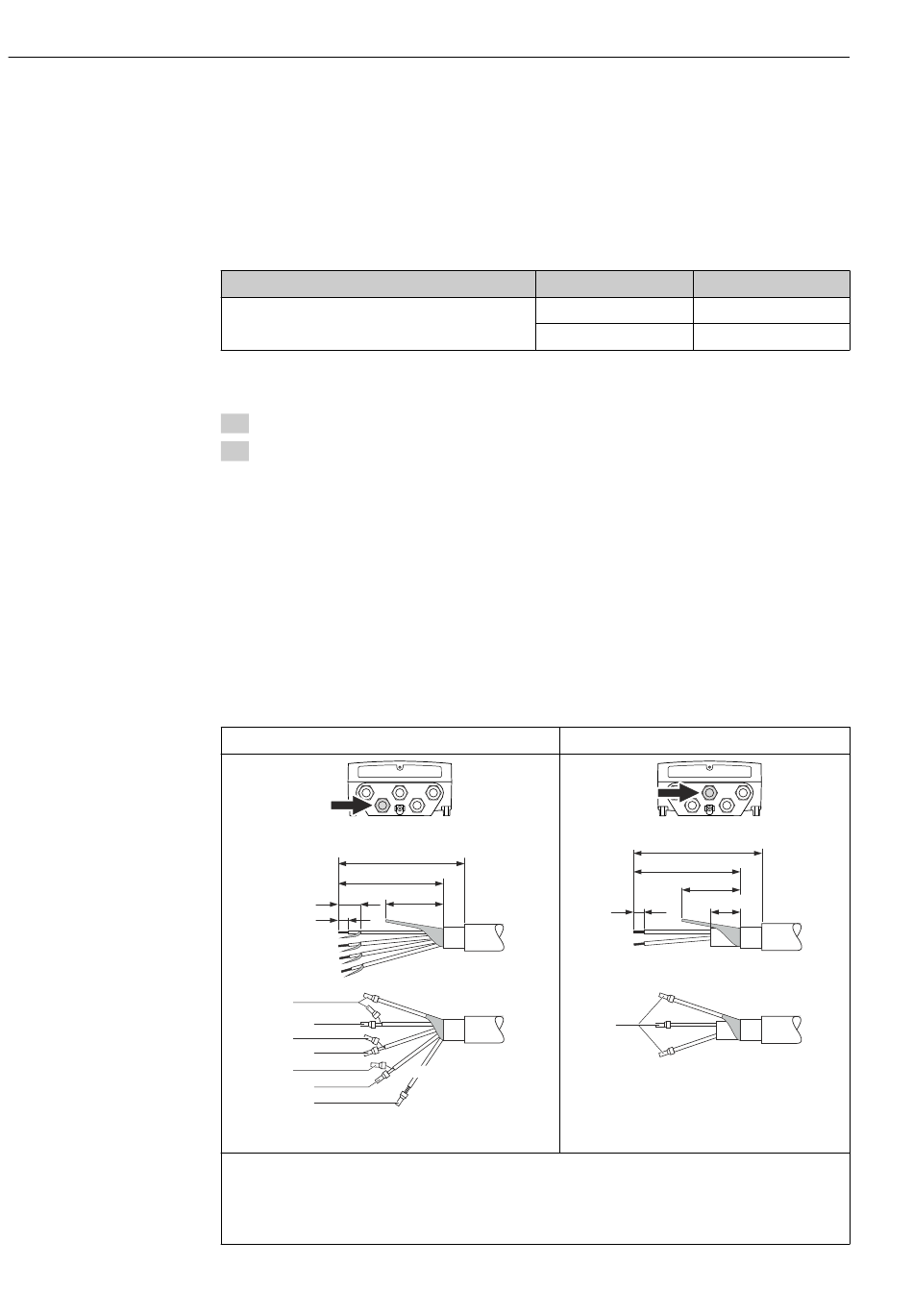

Préparer le câble de liaison de la version séparée
Lors de la confection du câble de liaison, tenir compte des points suivants :
• Pour le câble d' é lectrode : s' a ssurer que les douilles de terminaison côté capteur n' e ntrent
pas en contact avec les blindages de câble. Ecart minimal = 1 mm (exception : câble vert
"GND")
• Pour le câble de bobine : sectionner 1 fil du câble trifilaire à hauteur du renfort. Seuls
deux fils sont nécessaires pour le raccordement.
• Munir les fils fins de douilles de terminaison.
Transmetteur
Câble d' é lectrode
100 (3.94)*
80 (3.15)
17 (0.67)
50 (1.97)
8 (0.31)
1
2
1
2
1
2
2
11
Unité de mesure mm (in)
A = confection des câbles
B = confection des fils fins avec des douilles de terminaison
1 = douilles rouges, 1,0 mm (0,04 in)
2 = douilles blanches, 0,5 mm (0,02 in)
* = dénudage uniquement pour câbles renforcés
Tension aux bornes
AC 100...240 V
Câble de bobine
A
B
GND
12
A0021324
Proline Promag W 400 HART
Gamme de fréquence
50/ 60 Hz, ±4 Hz
AC/DC 24 V
50/ 60 Hz, ±4 Hz
90 (3.54)*
70 (2.76)
50 (1.97)
8 (0.31)
10 (0.39)
1
Unité de mesure mm (in)
Endress+Hauser
A
B
A0021325
