Delta OHM HD 2003 Mode D'emploi

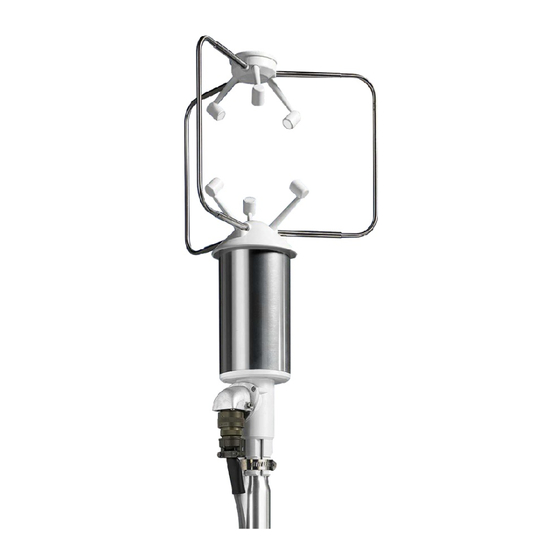

HD 2003, HD 2003.1
AnéMOMÈTRe À uLTRASOnS À TROiS AXeS
Les instruments HD2003, HD2003.1 sont des anémomètres à ultrasons à 3 axes, qui
permettent de mesurer la vitesse et la direction du vent, les composantes cartésiennes U – V
– W de la vitesse, la vitesse du son et de la température sonique.
Le HD2003 permet de déterminer en autre la Température, l'Humidité Relative de l'air et
la Pression barométrique.
Les caractéristiques principales du HD2003 sont les suivantes:
• détermination des grandeurs anémométriques en unités de mesure différentes: vitesse et
direction du vent, composantes cartésiennes U-V-W, vitesse et température sonique.
• (Modèle HD2003) Grandeurs de sortie additionnelles: Température, Humidité relative,
Pression barométrique.
• 5 sorties analogiques en courant et voltage, avec plages de mesure différentes.
• Interfaces numériques de communication: série RS232 et Multidrop RS485.
• Chaînes numériques des données de sortie avec fréquence d'émission réglable.
• Périodes de moyenne réglables de 1÷60 sec. ou de 1÷60 min. pour toutes les grandeurs de
sortie.
• Algorithme d'élaboration et validation des signaux de mesure pour fournir la mesure de la
grandeur anémométrique avec Exactitude ±1%
• Mode d'acquisition en Haute Fréquence Numérique avec sortie des données à 50 Hz.
• Auto diagnostique avec contrôle et rapport des erreurs.
• Fiabilité et précision sut toute la plage de mesure, aucun étalonnage est demandé
• Logiciel opérationnel Démo flexible, simple à utiliser selon les exigences de l'utilisateur par
moyen de l'interface avec un ordinateur.
• Interface utilisateur pour la gestion du Setup et mise à jour du Logiciel par RS232 ou
RS485.
• Compas avec capteur magnéto résistif pour l'alignement automatique au Nord
Magnétique.
• Aucune partie en mouvement, donc aucune maintenance.
• Structure robuste pour travailler correctement en conditions du milieu difficiles.
• Absorption électrique basse
• (Sur demande) Réchauffeurs optionnels: dispositif intégré de chauffage des transducteurs
soniques pour prévenir toute formation de glace ou de givre.
HD 2003
Applications typiques:
- Météorologie
HD 2003.1
- Aviation, Navigation
- Tunnels, Autoroutes
- Climatologie
- Stations de sports et d'hiver
- Sécurité dans chantiers
- Bâtiments industriels.
CARACTéRiSTiqueS TeCHniqueS
Grandeurs de sortie.
• Anémométriques
• Météo
• Orientation
• Moyennes
• Cadence de sortie
Orientation A
vitesse et direction du vent, composantes U-V-W, vitesse et
température Sonique
(Modèle HD2003) Pression, Température, Humidité Relative
compas avec azimut magnétique
1÷60 sec. / 1÷60 min.
1÷3600 sec. Ou 1/50 sec. (RS232 ou RS485)
+W
Vis de mise à ferre
Connecteur
Φ = 33 mm
Φ = 40 mm
Pôle de montage
Anémomètre à ultrasons HD2003
+W
Vis de mise à ferre
Connecteur
Φ = 33 mm
Φ = 40 mm
Pôle de montage
Positionnement libre
Nord
Connecteur
R=160mm
Anémomètre à ultrasons HD2003.1
Orientation B
mesure de la boussole à bord
HD2003: 0.0°C +/-0.1°
Nord
+V
+U
151
Vitesse de l'air
