4 - INTERFACE UTILISATEUR : PRÉSENTATION
4.1 - Écran tactile
SmartVu
est un écran couleur tactile 4,3 pouces avec affichage rapide
TM
des alarmes, état de fonctionnement en cours de l'unité, etc. Il permet de se
connecter à Internet et prend en charge la personnalisation des langues
(paramètres de la régulation affichés dans la langue sélectionnée par
l'utilisateur).
■ Lorsque l'écran tactile reste inutilisé un certain temps, le rétroéclairage
est désactivé. Néanmoins, la régulation est toujours active et le mode de
fonctionnement demeure inchangé. Appuyer n'importe où sur l'écran pour
afficher l'écran d'accueil.
■ Il est recommandé d'utiliser un stylet (non fourni avec le régulateur) pour
naviguer via l'écran tactile.

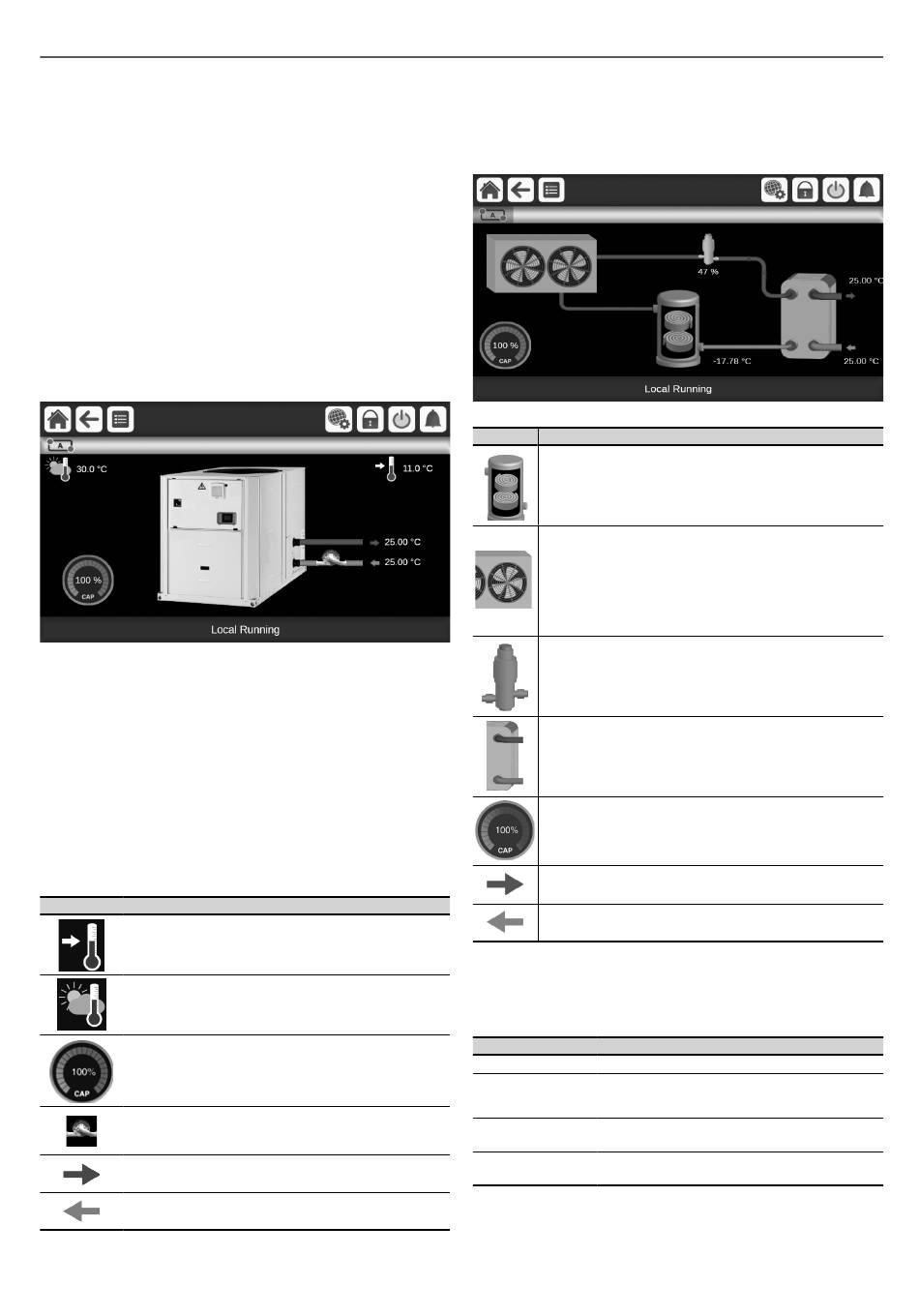

4.2 - Écran d'accueil (vue synoptique)
L'écran d'accueil est le point de départ dans la commande du régulateur.
C'est également le premier écran qui s'affiche au démarrage de l'interface
utilisateur.
B
C
D
(4)
Exemple : écran d'accueil (interface Web)
L'image du schéma synoptique présentée ci-dessus inclut le sous-menu qui
s'affiche uniquement lorsque vous accédez à la régulation via l'interface Web
(voir section 7.1).
Légende
1. Touches de menus (voir section 4.5)
2. Touches de sous-menus (voir section 4.6)
3. Vue synoptique / Vue du circuit (voir section 4.3)
4. Zone des messages d'information (voir section 4.4)
À noter que l'image du refroidisseur n'a qu'une valeur indicative et
peut différer du refroidisseur réel présent sur le site. L'image affichée sur
l'écran d'accueil représente de façon générique la série entière des unités
30RBS/RQS.
L'écran d'accueil permet de surveiller les informations de base sur le
fonctionnement du refroidisseur et sur son état.
Icône
Description
Point de consigne : ce paramètre sert à afficher le point de
consigne sélectionné. Appuyer sur l'icône pour modifier la
consigne (possible uniquement après connexion !).
Température ambiante extérieure (T°ext) : ce paramètre ne
s'affiche que si l'unité est dotée d'une sonde de température
ambiante extérieure.
Puissance de l'unité : le cadran indique la puissance en cours
de l'unité.
État de la pompe : appuyer sur l'icône pour accéder aux
paramètres de la pompe. L'image de la pompe est animée
lorsque la pompe est activée.
Température de sortie d'eau : ce paramètre indique la
température de sortie d'eau actuelle.
Température d'entrée d'eau : ce paramètre indique la
température d'entrée d'eau actuelle.
4.3 - Vue du circuit
La vue du circuit n'est disponible qu'à partir d'un navigateur Web sur PC.
■ Pour accéder à la vue du circuit, appuyer sur la touche Vue du circuit
(voir section 4.6).
C
Icône
Description
(1) Le compresseur sert à comprimer le gaz frigorigène du
compresseur pour le transformer en gaz à haute pression. L'image
est animée lorsqu'un compresseur scroll au moins fonctionne dans
le circuit.
(2) Le condenseur est un échangeur thermique utilisé pour rejeter
de la chaleur en refroidissant le gaz haute pression et en en tirant
parti pour condenser les vapeurs en liquide. Les ventilateurs
condenseurs sont animés lorsque les ventilateurs sont en marche.
Noter que le nombre de ventilateurs représentés sur l'image peut être
différent du nombre réel de ventilateurs installés sur l'unité. La vitesse
à l'écran des ventilateurs ne reflète pas leur vitesse réelle.
(3) L'EXV sert à réguler le débit de fluide frigorigène dans
l'évaporateur. La vue du circuit affiche la position en cours du
détendeur électronique.
La position du détendeur est donnée en %, où 0 % indique une
position fermée et 100 % une position ouverte.
(4) L'évaporateur absorbe la chaleur du fluide (eau pure ou eau
glycolée). Il fonctionne à l'inverse du condenseur, qui rejette la
chaleur hors de l'unité. L'évaporateur convertit le réfrigérant liquide
en vapeur.
Puissance du circuit : le cadran indique la puissance actuelle du
circuit.
Température de sortie d'eau : ce paramètre indique la température
de sortie d'eau actuelle.
Température d'entrée d'eau : ce paramètre indique la température
d'entrée d'eau actuelle.
4.4 - Fenêtre d'informations
La barre d'état située sur la partie inférieure de l'écran affiche des messages
importants relatifs aux actions en cours de l'utilisateur.
Message
Description
S'affiche lorsque l'action demandée est exécutée.
SUCCÈS
ERREUR DE
S'affiche lorsque l'application principale ne fonctionne pas.
COMMUNICATION
INTERNE !
S'affiche lorsque le régulateur rejette la commande
FORÇAGE
SUP. ACTIF !
« Forcer » (applicable uniquement aux menus d'états).
S'affiche lors d'une tentative d'action non autorisée au
ACCÈS REFUSÉ !
niveau d'accès en cours.
D
B
(4)
11
