4.6

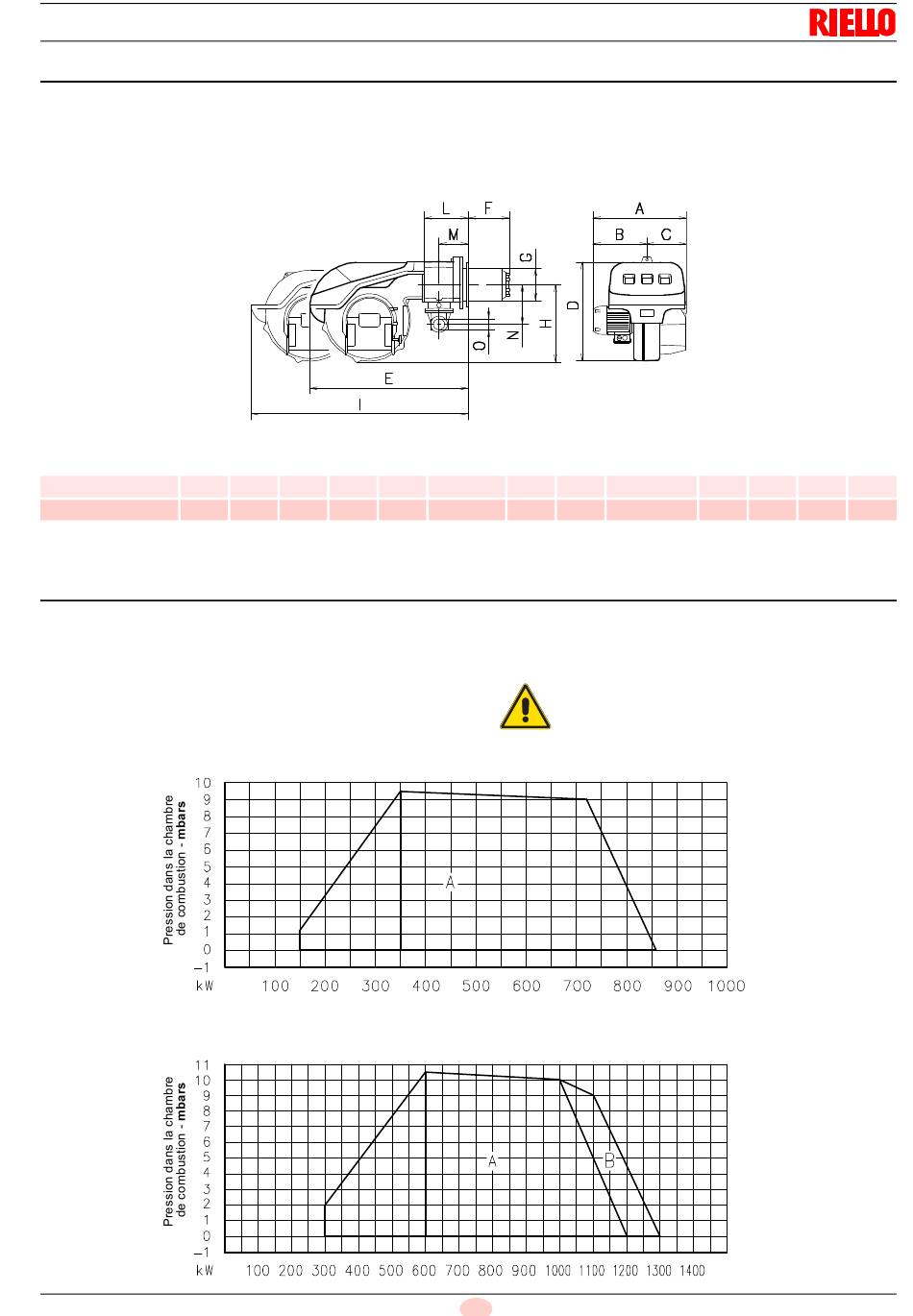

Dimensions d'encombrement

L'encombrement du brûleur est indiqué dans la Fig. 1.
Garder à l'esprit que lors de l'inspection de la tête de combustion,
le brûleur doit être ouvert donc il faut faire reculer la partie arrière
sur les glissières.
L'encombrement du brûleur ouvert est indiqué par la cote I.
mm A
RS 68/M BLU 511
RS 120/M BLU 553
(1) Embout : court-long
4.7

Plages de travail

La puissance maximum doit être choisie dans la zone A du
diagramme (Fig. 2).
La puissance minimale ne doit pas être inférieure à la limite
minimale du diagramme.
RS 68/M BLU = 150 kW
RS 120/M BLU = 300 kW
Description technique du brûleur
B C D E
312 215 555 840
338 215 555 840
F
G H
(1)
255-390 189 430
255-390 189 430
REMARQUE :
Pour utiliser aussi la zone B, il faut prérégler la tête de
combustion comme expliqué à la page 18.
La plage de puissance (Fig. 2) a été mesurée à
une température ambiante de 20 °C, à une
pression barométrique de 1013 mbars (environ
0 m s.n.m.) et avec la tête de combustion réglée
ATTENTION
comme indiqué à la page 19.
9 F
D1206
I
L M
(1)
1161-1296 214 134
1161-1296 214 134
D2373
Puissance thermique
Puissance thermique
Fig. 1
N O
221 2"
221 2"
Tab. E
Fig. 2
20168421
