Installation et connexions

Après avoir déballé l'appareil et l'avoir placé sur
une surface solide capable de supporter son
poids, il vous faudra effectuer les connexions à
votre matériel audio et vidéo.

Branchement des appareils audio

Nous vous recommandons d'utiliser des câbles
d'interconnexion de haute qualité lorsque vous
effectuez des connexions avec votre matériel
source et les appareils d'enregistrement pour
conserver l'intégrité des signaux.
Lorsque vous effectuez des connexions avec un
matériel source ou des haut-parleurs, il est tou-
jours de bonne pratique de débrancher l'appareil
au niveau de la prise murale. Ceci évite le risque
d'envoyer des signaux audio ou transitoires aux
haut-parleurs, ce qui pourrait les endommager.
Connectez la sortie analogique d'un lecteur de
CD aux entrées CD ¢.
REMARQUE : lorsque le lecteur de CD compor-
te des sorties audio fixes et variables, il est pré-
férable d'utiliser les sorties fixes à moins que
vous considériez que l'entrée au récepteur est si
basse que le son est parasité ou qu'elle est si
haute que le signal est déformé.
2. Connectez les prises analogiques Lecture/Sor-
tie d'une platine cassette, d'un enregistreur de
MD, de CD-R ou d'autre appareil audio enregis-
treur aux prises Entrées bande •. Connectez
les prises analogiques Enregistrement/Entrée de
l'enregistreur aux prises Sorties bande ‚ de
l'AVR 7000 .
3. Connectez la sortie de toute source numé-
rique aux connexions d'entrée appropriées du
panneau arrière de l'AVR 7000 . Notez que les
entrées numériques optiques et coaxiales
°· peuvent être utilisées avec une source
Dolby Digital ou DTS, la sortie d'un lecteur de
CD ou de MD conventionnel ou la sortie PCM
d'un lecteur LD.
4. Connectez les Sorties numériques coaxiales
ou optiques ‡ du panneau arrière de l'AVR
aux entrées numériques correspondantes d'un
enregistreur de CD-R ou de MiniDiscs.

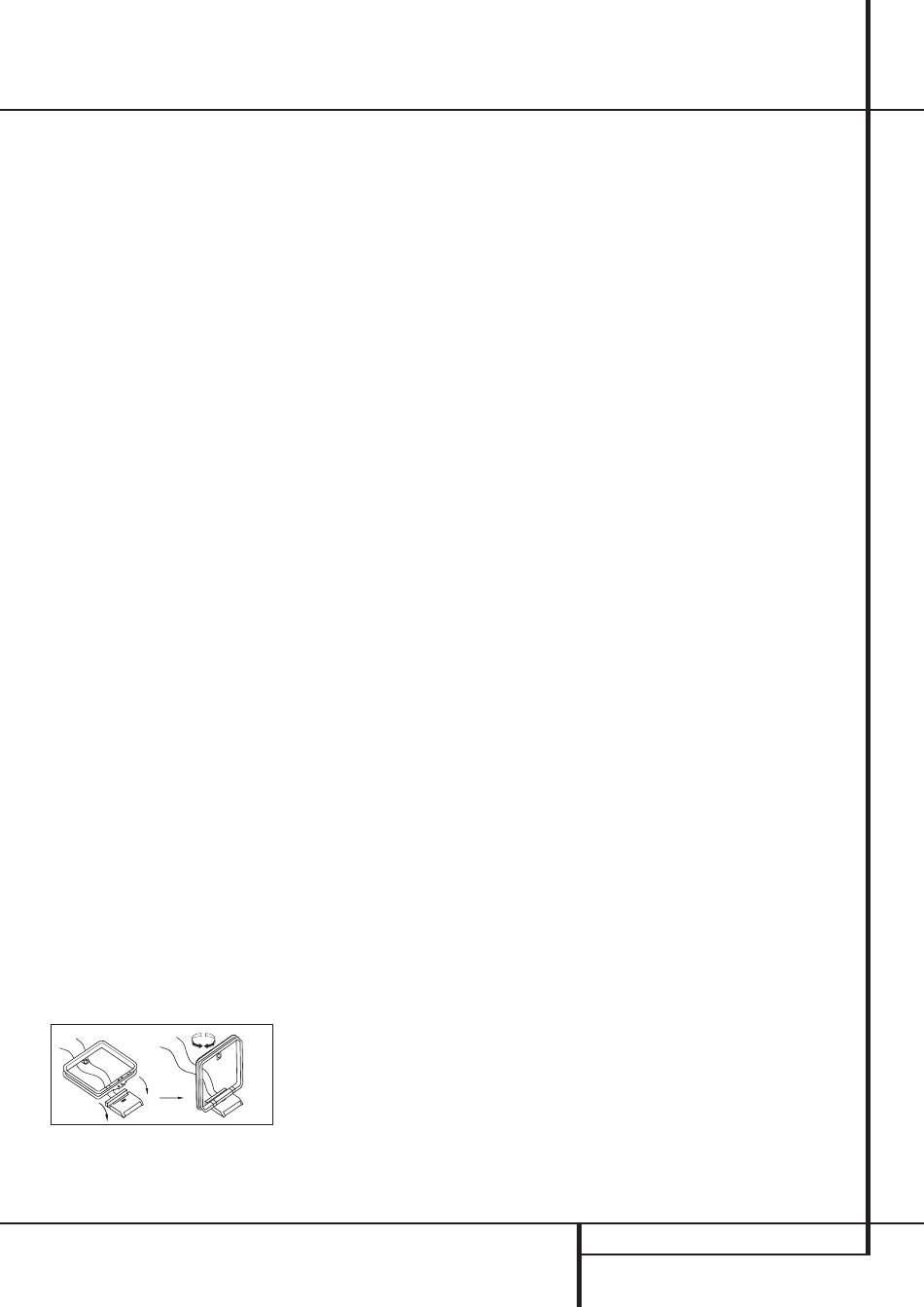

5. Montez le cadre d'antenne AM fourni avec
l'appareil de la manière indiquée ci-dessous.
Branchez-le sur les bornes à vis AM et GND ¡.
6. Branchez l'antenne FM fournie sur la prise
FM (75 Ohms) ™. L'antenne FM peut être une
antenne de toit, une antenne intérieure alimen-
tée ou une antenne filaire ou encore un bran-
chement d'un système par câble. Notez que si
l'antenne ou le branchement utilise un câble à
paires sous plomb de 500 Ohms, il faut que vous
utilisiez l'adaptateur 500 Ohms – 75 Ohms pour
le branchement.
7. Connectez les sorties des haut-parleurs avant,
central et Surround ª aux haut-parleurs corres-
pondants.
Nous suggérons que vous utilisiez un câble
haut-parleur de haute qualité pour que tous les
signaux audio soient transportés vers vos haut-
parleurs sans perte de clarté ou de résolution.. Il
existe de nombreuses marques de câbles pour
haut-parleurs et le choix du câble peut être
influencé par la distance entre le récepteur et les
haut-parleurs, le type de haut-parleurs que vous
utilisez, vos préférences personnelles et d'autres
facteurs. Votre fournisseur ou votre installateur
est une précieuse source de renseignements à
consulter pour choisir le câble qui convient.
Quelle que soit la marque de câble choisie, nous
vous recommandons d'utiliser un câble multi-
brins fins en cuivre d'un diamètre supérieur à
2,5 mm
. Un câble de 1,5mm
de diamètre peut
2
2
être utilisé pour de petites longueurs de moins
de 5 mètres.
Quelle que soit la marque de câble choisie, nous
vous recommandons d'utiliser un câble de
1,5mm
2
de diamètre pour de petites longueurs
de moins de 4 mètres. Nous vous déconseillons
d'utiliser des câbles d'un diamètre inférieur à 1
mm
2
à cause de la perte de puissance et de la
dégradation de qualité qui en résultent
Les câbles montés à l'intérieur des murs doivent
être estampillés pour indiquer leur conformité
aux normes appropriées de tout organisme d'es-
sais. Les questions concernant le passage des
câbles à l'intérieur des murs doivent être sou-
mises à votre installateur ou à un entrepreneur
en électricité qui connaît bien les normes locales
de construction applicables dans votre région.
Lorsque vous effectuez les connexions des fils aux
haut-parleurs veillez à respecter la polarité. Sou-
venez-vous qu'il faut relier le fil "négatif" ou
"noir" à la même borne aussi bien sur le récep-
teur que sur le haut-parleur. De même, le fil "posi-
tif" ou "rouge" doit être relié à des bornes sem-
blables sur l'AVR 7000 et les haut-parleurs.
REMARQUE : bien que la majorité des fabricants
de haut-parleurs respectent la convention indus-
trielle qui consiste à utiliser les bornes noires pour
le négatif et les bornes rouges pour le positif, cer-
tains peuvent travailler différemment. Pour assu-
rer la phase correcte et une performance optima-
le, consultez la plaque de firme de vos haut-par-
leurs ou le manuel les concernant pour vérifier la
polarité. Si vous ne connaissez pas la polarité de
vos haut-parleurs, consultez votre fournisseur
pour des conseils avant de poursuivre ou consul-
tez le fabricant des haut-parleurs.
Nous recommandons également que la longueur
du câble utilisé pour raccorder des paires de
haut-parleurs soit identique. Utilisez, par
exemple, la même longueur de câble pour rac-
corder les haut-parleurs avant gauche et avant
droit, ou Surround gauche et Surround droit,
même si les haut-parleurs ne sont pas à la
même distance de l'AVR 7000.
8. Le branchement sur un subwoofer se fait nor-
malement en raccordant la sortie ligne sub-
woofer fi sur l'entrée correspondante du sub-
woofer actif (amplificateur intégré). Dans le cas
ou vous utilisez un (ou plusieurs) subwoofer(s)
passif(s), cette sortie doit être raccordé à l'ampli-
ficateur séparé destiné à alimenter ce(s) sub-
woofer(s). Si votre subwoofer actif ne comporte
pas d'entrée ligne, veuillez vous reporter à sa
notice d'utilisation pour plus de renseignements
sur son raccordement à votre système.
Remarque : les ensembles de haut-parleurs avec
deux satellites avant et un haut-parleur de
graves passif doivent être reliés aux bornes de
haut-parleurs avant ª plutôt qu'à la Sortie
subwoofer fi.
Branchement des appareils vidéo
Les appareils vidéo sont branchés de la même
manière que les éléments audio. À nouveau, il
est recommandé d'utiliser des câbles d'intercon-
nexion de haute qualité pour conserver la quali-
té des signaux.
1. Connectez les prises Lecture/Sortie audio et
vidéo d'un magnétoscope aux prises Entrées
vidéo 1 i du panneau arrière. Les prises Enre-
gistrement/Entrée audio et vidéo du magnéto-
scope doivent être connectées aux prises Sor-
ties vidéo 1 h de l'AVR 7000 .
2. Connectez les sorties audio et vidéo analo-
giques d'un récepteur satellite, d'un convertis-
seur de TV par câble, d'un poste de télévision ou
de toute autre source vidéo aux prises Entrées
vidéo 2 g ou Entrées vidéo 3 f .
3. Connectez les sorties audio et vidéo analo-
giques d'un lecteur de DVD ou de disque laser
aux prises DVD j.
4. Connectez les sorties audio numériques d'un
lecteur de CD ou de DVD, d'un récepteur satelli-
te, d'un boîtier de réseau câblé ou d'un conver-
tisseur HDTV aux Entrées numériques optiques
ou coaxiales appropriées ° ou °.
5. Connectez les prises Sorties moniteur TV
e du récepteur à l'entrée vidéo composite et
S-vidéo de votre moniteur de télévision ou de
votre vidéoprojecteur.
INSTALLATION ET CONNEXIONS 15
