Simplex 4090-9117 Guide Rapide

Homologation UL, ULC;
Approbation CSFM *
Caractéristiques
Coupe-circuit bidirectionnel à deux ports, pour
usage avec les panneaux de contrôle
avertisseurs d'incendie de Simplex :
• Un des deux ports peut servir d'entrée ou de sortie. Les
ports sont automatiquement séparés en cas de court-
circuit.
• Le coupe-circuit peut aussi être activé du panneau de
contrôle 4100U pour diagnostiquer le système
• Le coupe-circuit utilise l'alimentation du système du
panneau de contrôle avertisseur d'incendie, classé à 2 A
maximum à 32 VCC.
• Le coupe-circuit est d'une taille compacte, entre dans un
boîtier électrique de 4 pouces et s'installe facilement dans
l'endroit où la protection est requise.
• Le coupe-circuit communique son état et son adresse
spécifique. Il est contrôlé à travers le canal de
communication IDNet** du 4100U.
L'isolation de la mise à la terre réduit le temps de
réparation du câblage :
• Le diagnostic incorporé dans le panneau de contrôle peut
activer le coupe-circuit adressable pour aider à repérer un
problème de mise à la terre très souvent rencontré dans
les circuits de câblage.
Pour câblage de classe B ou A :
• L'alimentation est surveillée à travers l'un ou l'autre port
• Deux coupe-circuits peuvent être connectés pour produire
un câblage de classe A afin d'optimiser le fonctionnement
en plaçant les dispositifs sur un côté du coupe-circuit
Homologation UL conformément à la norme 864
Description
Isolation des court-circuits. En conditions normales,
le coupe-circuit adressable 4090-9117 fournit la continuité
entre les deux ports. En cas de court-circuit ou lorsque
demandé à partir du panneau de contrôle 4100U, le coupe-
circuit ouvre un interrupteur électronique bipolaire et isole
les deux fils conducteurs. Avec cette section court-circuitée
isolée, les dispositifs qui se trouvent à l'extérieur de cette
section restent sous tension.
L'état et l'adresse spécifique du coupe-circuit
sont signalés au panneau de contrôle. Avec ces
informations, les court-circuits peuvent être facilement
repérés. Une DEL incorporée fournit l'état du coupe-circuit.
Elle clignote lorsque l'état est normal et s'allume en mode
fixe lorsqu'il y a un court-circuit. (Un couvercle facultatif
est requis pour voir la DEL.)
Mise à la terre. Des problèmes de mise à la terre se
produisent souvent pendant l'installation du système. Le
dépannage de ces problèmes nécessite souvent des
déconnexions majeures des câbles. Avec le coupe-circuit
adressable, les problèmes de mise à la terre du câblage du
système avertisseur d'incendie peuvent être repérés plus
facilement.
Périphériques adressables
Coupe-circuit adressable 4090-9117
Pour commandes d'avertisseurs d'incendie, série 4100U

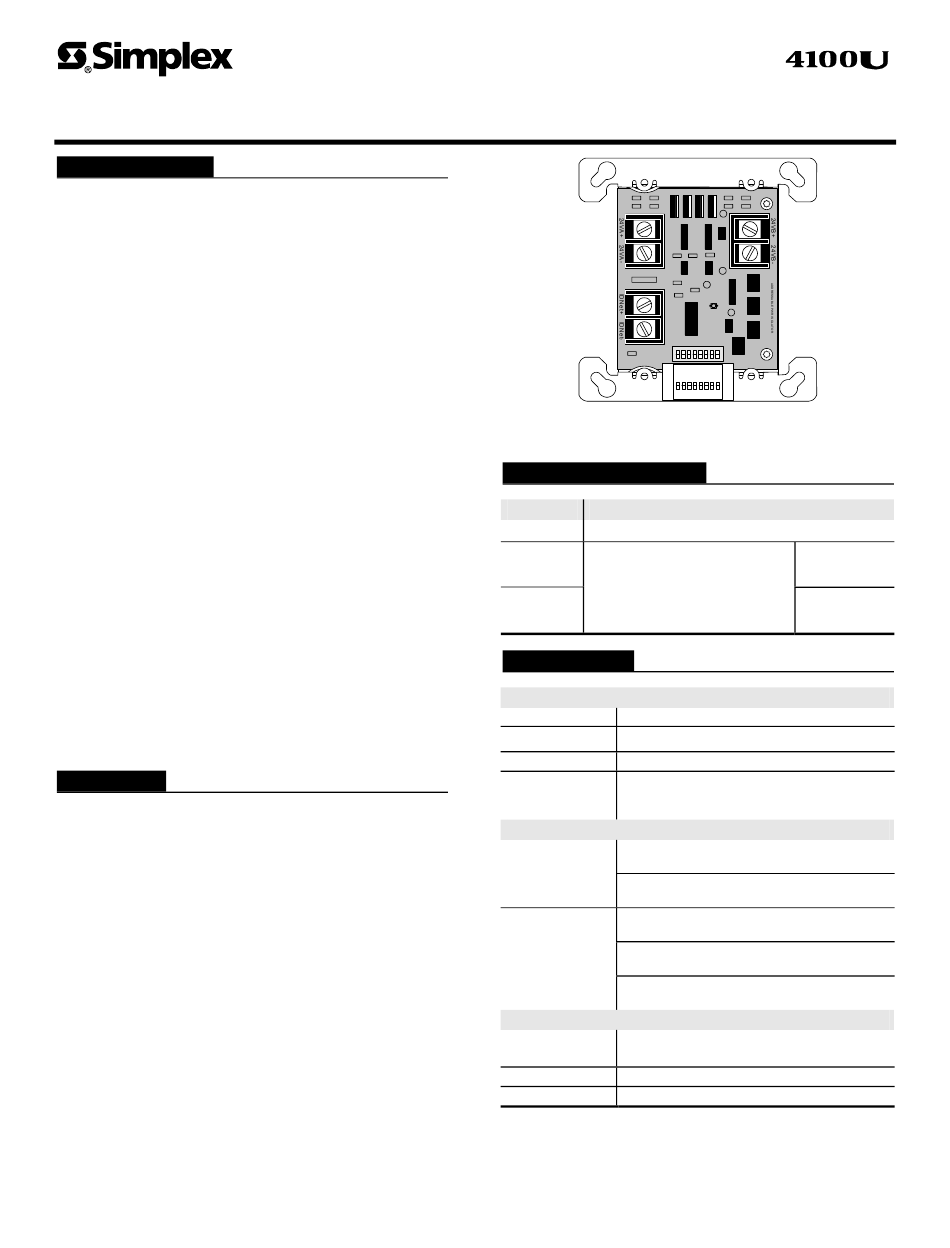

Coupe-circuit adressable 4090-9117 pour communications
IDNet du 4100U (montré à 50 % environ de sa taille réelle)
Sélection des produits
Modèle
4090-9117
4090-9801
4090-9802
Spécifications
Électricité
Courant
Alim. d'entrée
Communications
Connexion des
câbles
Références des câblages
Câbles
d'alimentation
Référence de
câblage du canal
de communications
IDNet
Mécanique
Dimensions
Température
Humidité
*
Ce produit a été approuvé par la CSFM (California State Fire Marshal) en vertu de la section
13144.1 du code de la santé et de la sécurité de l'état de Californie. Consultez le répertoire
7300-0026:252 de la CSFM pour connaître les valeurs permissives et/ou les conditions
concernant le contenu présenté dans ce document. Ce document est sujet à un réexamen,
révision, et même une annulation. Ce produit n'est pas approuvé par la FM ou la MEA (ville
de New York) à la date de révision de ce document. D'autres homologations pourraient être
applicables. Communiquez avec Simplex pour connaître l'état le plus récent.
**
IDNet EST protégé par le brevet américain N
spécifiques et les panneaux de contrôle pour vous assurer de la compatibilité.
ON
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
ADDRESS CODE
Désignation
Coupe-circuit adressable
Couvercle facultatif avec fenêtre
pour voir la DEL. Vient avec les vis
de montage
2 A maximum à 32 VCC maximum
10 mA maximum à 24 VCC, alim. du système
IDNet 4100U, une unité de charge par adresse
Bornes à vis pour entrée/sortie des câbles de calibre
18 à 14 AWG (0,82 à 2,08 mm
12 AWG (3,31 mm 2 ) max., un câble par borne
Consultez chaque dispositif pour savoir la
longueur des câbles
Compatible avec le module de protection de
circuit 2081-9028
2 500 pi ( 762 m) max., à partir du panneau de
contrôle
10 000 pi ( 3 048 m), distance totale
(branchements en "T" inclus)
Compatible avec le module de protection contre
les surtensions 2081-9044 de Simplex
4 1/8 H x 4 1/8 L x 1 3/8 po Prof.
(105 x 105 x 35 mm)
32° à 120° F (0° à 49° C) - usage interne seulement
10 à 90 % HR à 90° F (32° C)
o 4,796,025. Consultez les dispositifs
S14090-0006FR-2 01/02
Pour boîtier à
montage en
semi-encastré
Pour boîtier à
montage en
apparent
2 ), deux fils par borne;
