Simplex 4090-9119 Guide Rapide

Homologation UL, ULC; approbation FM,
CSFM et MEA (Ville de New York)*
Caractéristiques
Fonctionnement à double points fournit une
entrée non supervisée et une sortie de relais dans
une seule unité et utilise une seule adresse :
• L'application typique serait le contrôle de ventilateurs
avec une entrée de surveillance d'état non supervisée.
• Pour utilisation avec les panneaux de contrôle
avertisseurs d'incendie 4100U de Simplex munis du
logiciel version 11 ou plus et capables de fournir des
communications IDNet™**
Détails d'entrée/sortie :
• Entrée fournit la surveillance non supervisée des
contacts secs normalement ouverts
• La distance totale de câblage aux contacts supervisés
est de jusqu'à 500 pi (152 m); pour applications
internes de câblage.
• Les données et l'alimentation sont fournies par le lien
de communications IDNet à travers une paire de fils.
• La sortie de relais de forme C est de 2 A à 30 VCC, et
1/2 A à 120 VAC (charges résistives).
Construction compacte, étanche :
• Unité enveloppée réduit l'infiltration de la poussière
• Montage sur boîtier électrique carré standard de 4 po
• Voyant à DEL visible clignote pour indiquer que le
module communique
• Bornes à vis pour connecter les câbles
• Couvercles facultatifs disponibles pour permettre de
voir le voyant à DEL après l'installation
Homologation conforme aux normes UL 864
Description
Module double points à une adresse. Le module de
relais MIA 4090-9119 permet à un canal de communication
IDNet d'un panneau 4100U de surveiller une entrée non
supervisée de fermeture de contact avec un point et de
contrôler une sortie de relais avec l'autre point, à partir d'un
module compact utilisant une seule adresse. L'alimentation
du module est fournie par le canal de communication IDNet
sans avoir recours à un câblage séparé.
Description du dispositif multipoints. Le circuit
d'entrée et le fonctionnement du relais sont contrôlés
indépendamment et pourraient être désactivés séparément.
L'association de points est déterminée au panneau hôte
4100U. Au tableau du 4100U hôte, l'adresse du dispositif
est désignée comme un emplacement simple de dispositif
(exemple : 1-1). Les points individuels sont considérés
comme des "sous-points" et sont désignés par des couches
sous-jacentes (exemple : 1-1-1 et 1-1-2).
Périphériques multipoints
(Module individuel adressable) avec entrée non supervisée
MIA 4090-9119 avec entrée non supervisée
Sélection d'articles
Modèle
4090-9119
4090-9801
4090-9802
Applications typiques
Module efficace. Pour les applications de contrôle de
fumée, ce module contrôle efficacement les ventilateurs à
simple entrée de surveillance d'état. Le point de
surveillance fournit une rétroaction à partir d'un jeu de
contacts non supervisés (tel qu'un interrupteur à abattant
ou un manocontact) pour permettre au panneau hôte de
suivre l'opération du relais de contrôle demandé.
Applications générales. Les points de surveillance et
de contrôle peuvent être utilisés pour diverses opérations
distinctes ou associées. La programmation pratique au
niveau du panneau hôte peut offrir la logique d'association
requise pour diverses opérations d'incendie ou d'utilité.
*
Ce produit a été approuvé par la CSFM (California State Fire Marshal) en vertu de la section 13144.1
du code de la santé et de la sécurité de l'état de Californie. Consultez le répertoire
la CSFM pour connaître les valeurs permissives et/ou les conditions concernant le contenu présenté
dans ce document. Ce document est sujet à un réexamen, révision, et même annulation. D'autres
homologations pourraient être applicables. Communiquez avec Simplex pour connaître l'état le plus
Accepté pour utilisation – Ville de New York, service des édifices – MEA35-93E.
récent.
D'autres homologations pourraient s'appliquer; communiquez avec votre représentant local
de Simplex pour connaître l'état le plus récent.
Cie du Temps Simplex Internationale Ltée appartiennent à la compagnie Tyco Safety Products
Westminster
**
Les conceptions des communications adressables IDNet sont protégées par le brevet
américain n

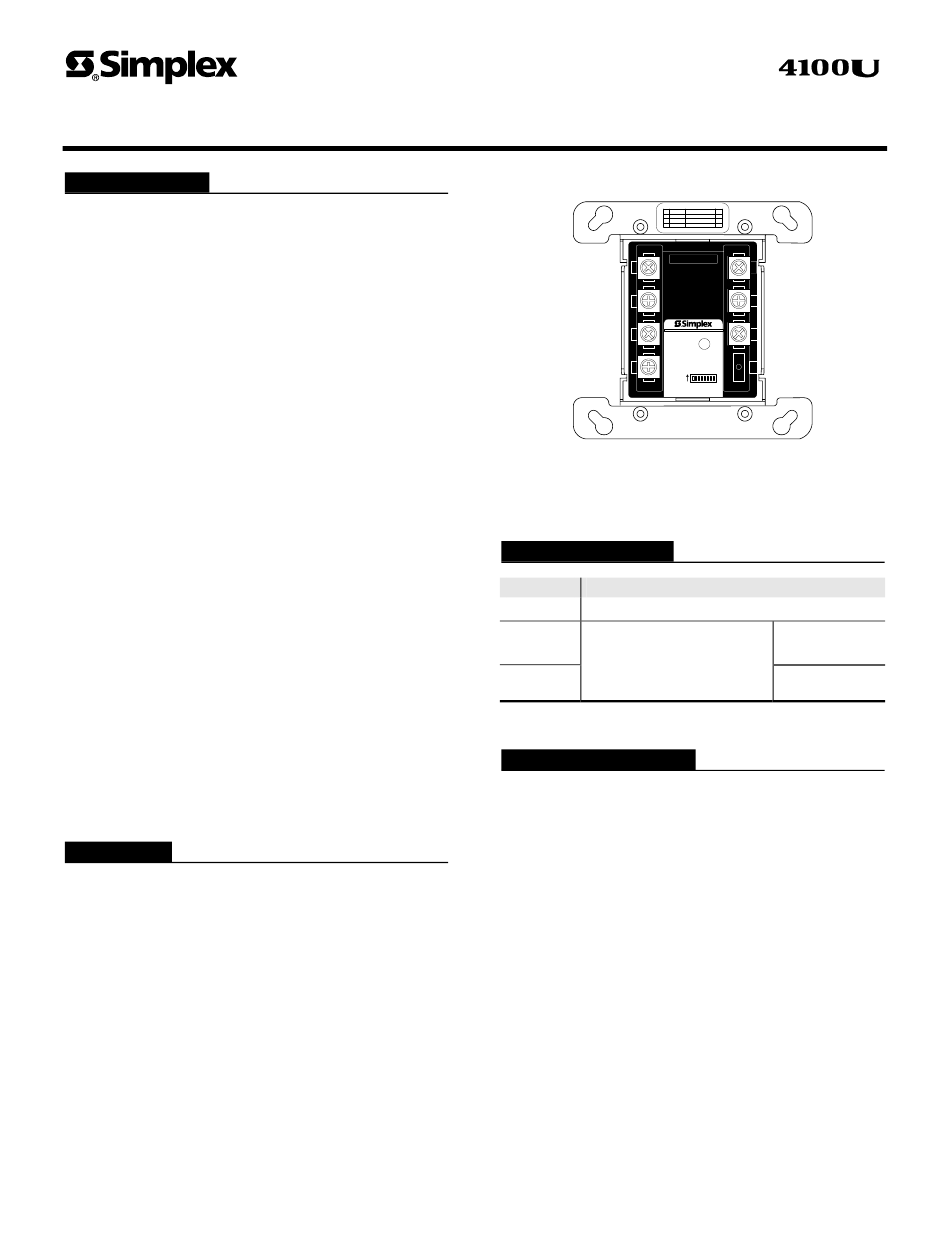

Relai MIA 4090-9119
1 MON + 5
N.C.
2 MON - COM 6
N.O.
3 +IDNET 7
4 - IDNET - 8
1
2
3
SIMPLEX TIME RECORDER CO.
4090-9119
RELAY IAM w/UNSUPR. FDBK.
INST. INSTR. 574-875
4
DATE CODE:
LSB 1
M_ _ _ - _ _ _
(montré à environ 50 % de sa taille réelle)
Description
MIA avec entrée non supervisée pour systèmes 4100U
Couvercle facultatif avec fenêtre
pour voyant à DEL, vis de
montage incluses; en acier
galvanisé
Les homologations et approbations faites sous la
.
o 4,796,025.
S4090-0008-2FR 3/2004
5
6
7
8
Pour boîtier monté
en semi-encastré
Pour boîtier monté
en surface
7320-0026:311 de
