Simplex 4090-9007 Guide Rapide

Homologation UL, ULC, CSFM;
Approbation FM; Acceptation MEA (NYC)*
Caractéristiques
Les MIA de signalisation fournissent des signaux
sélectifs additionnels aux panneaux d'alarme
incendie de séries 4100ES, 4010ES, 4100U, et 4008
®
de Simplex :
 Le câblage de sorties de signaux des circuits d'appareils
de signalisation (CAS) est supervisé et connecté à
l'entrée des signaux sous le contrôle des
communications IDNet
 La sortie du CAS est classée à 0,5 A pour application
spéciale ou pour appareils à voltage régularisé de
24 VCC, ou pour fonctionnement audio (12,5 W à
25 VRMS, 35 W à 70,7 VRMS); elle peut être câblée en
classe B ou A; pour plus de détails, consultez la section
Spécifications à la page 2.
 Le codage de contrôle de klaxon/stroboscope, la
synchronisation de stroboscope, ou autre codage est
fourni par l'entrée des signaux; le codage au niveau du
MIA de signalisation via les communications IDNet
adressables n'est pas supporté
 La compatibilité avec le panneau 4100U nécessite le
logiciel version 111101 ou plus; la compatibilité inclue
l'usage avec le module IDNet
 Les MIA de signalisation ne sont pas compatibles avec
les communications IDNet du panneau de contrôle
avertisseur d'incendie 4010
Caractéristiques de supervision :
 Les relais isolent les entrées des sorties de signaux
durant la supervision et ne surveillent pas la présence de
signaux; les sources d'entrée de signaux doivent être
surveillées séparément
 Durant la supervision, les sorties de signaux sont isolées
des entrées de signaux à l'aide de contacts ouverts
permettant ainsi l'usage avec les applications « SCIF »
(Sensitive Compartmented Information Facilities)
Fonctionnement :
 Le MIA de signalisation est alimenté et supervisé par la
boucle des communications adressables IDNet – une
alimentation séparée de 24 VCC n'est pas requise
 Les communications du MIA de signalisation utilisent
une seule adresse physique; cependant, chaque MIA de
signalisation réduit la capacité de la boucle IDNet de
deux adresses pour accommoder la puissance
additionnelle requise pour superviser la sortie du CAS
Module compact :
 Montage sur boîtier électrique carré de 4 po
 Voyant à DEL visible clignote pour indiquer la présence
des communications
 Couvercles facultatifs disponibles pour permettre au
voyant à DEL d'être visible après l'installation
 Bornes à vis pour connecter les câbles
Homologation UL conformément à la norme 864
* Ce produit a été approuvé par la CSFM (California State Fire Marshal) en vertu de la section 13144.1 du
code de la santé et de la sécurité de l'état de Californie. Consultez le répertoire 7300-0026:319, 7165-
0026 :318 et 7170-0026 :250 de la CSFM pour connaître les valeurs permissives et/ou les conditions
concernant le contenu présenté dans ce document. Ce document est sujet à un réexamen, révision, et
même annulation. D'autres homologations pourraient être applicables. Communiquez avec Simplex pour
connaître l'état le plus récent. Les homologations et approbations faites sous la Cie du Temps Simplex
Internationale Ltée appartiennent à la compagnie Tyco Fire Protection Products.
Dispositifs adressables IDNet, modèle 4090-9007
MIA de signalisation (module individuel adressable)
+ o
n 4100-3107
Périphériques adressables

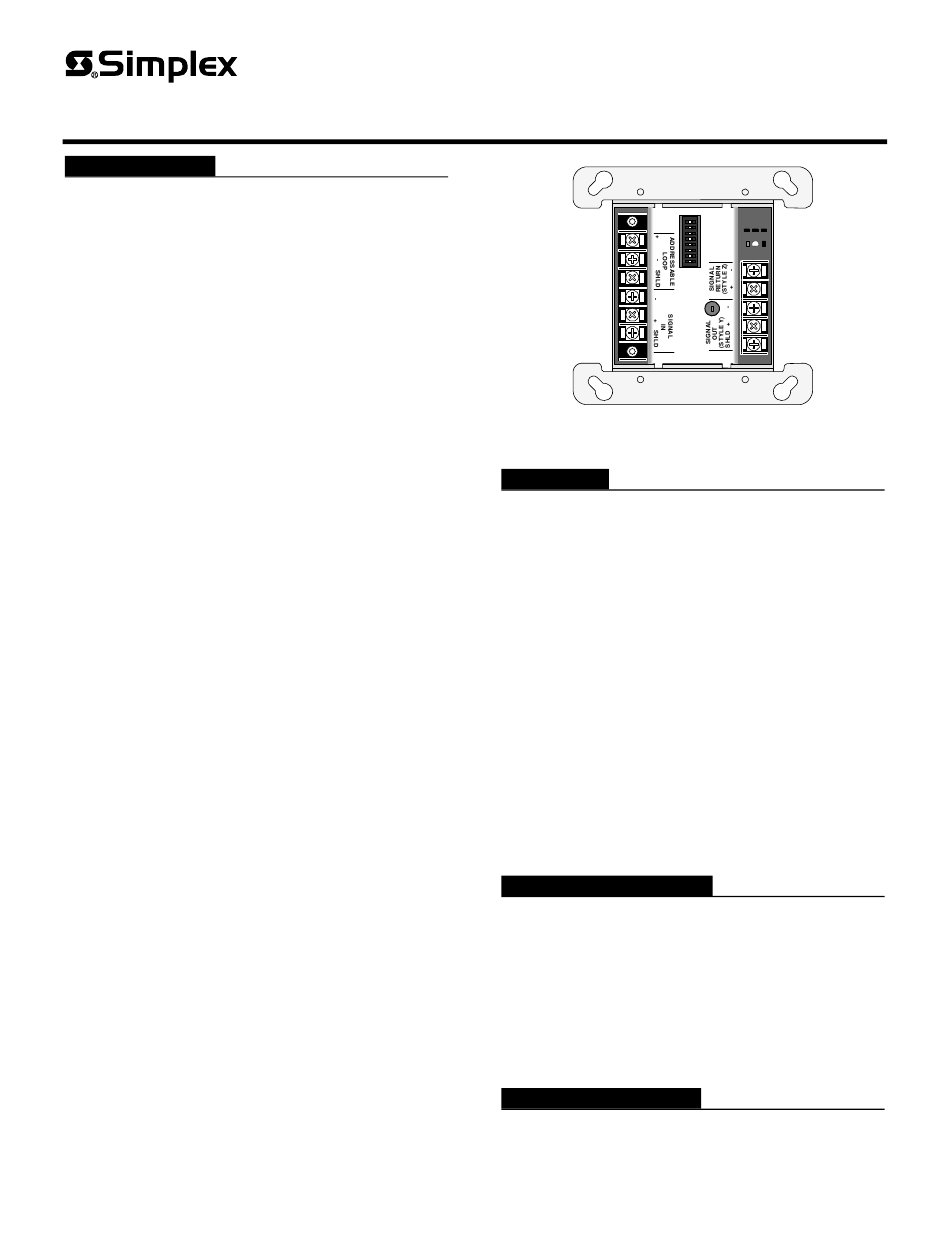

MIA de signalisation 4090-9007
(montré à environ 1/2 de sa taille réelle)
Description
Contrôle additionnel de CAS. Pour les applications
qui nécessitent un contrôle individuel additionnel de CAS,
le MIA 4090-9007 fournit un CAS distant de 0,5 A sous
le contrôle de points adressables du panneau hôte. Les
communications IDNet surveillent l'état du MIA de
signalisation, puis connectent la sortie du CAS à l'entrée
du signal pour signaler une alarme locale.
N. B. : Le MIA de signalisation fournit des CAS
additionnels au panneau de contrôle hôte, mais pas une
alimentation additionnelle. Consultez le diagramme en
page 3 pour voir d'autres exigences du système.
Contrôle audio. Le MIA de signalisation permet aussi au
panneau de contrôle d'utiliser les communications IDNet
pour contrôler les circuits audio à partir d'un panneau de
contrôle audio compatible de Simplex. Un seul signal serait
utilisé par le MIA de signalisation. Des MIA de
signalisation séparés seraient requis pour contrôler des
appareils, tel que les stroboscopes, qui fonctionnent en
courant continu.
N. B. : les circuits de téléphones de pompiers ne sont
pas supportés.
Référence d'application
Exigences de signalisation. Plusieurs applications
nécessitent une signalisation générale pour couvrir une
grande surface. Cependant, certaines applications
pourraient nécessiter une signalisation spécifique plus
sélective. Les MIA de signalisation fournissent un
contrôle additionnel pour permettre le déclenchement des
signaux là où désiré.
N. B. : Les MIA de signalisation doivent être programmés
au panneau de contrôle avertisseur d'incendie, ils ne
suivent pas automatiquement l'entrée du signal/CAS.
Exigences en câblage
Les MIA de signalisation doivent être câblés avec les
communications IDNet et l'entrée du signal/CAS
conformément aux normes en vigueur UL 864, NFPA 72
et le code national de prévention des incendies. Veuillez
consulter le diagramme en page 3 pour plus de détails.
S4090-0010_FR-6 4/2012
