7.8.4
Génération d'un fichier de calibration d'antenne
L'utilisateur peut charger dans le mesureur les données d'une antenne obtenues
à partir des spécifications de son fabricant. Pour cela, il faut télécharger depuis le
site web de PROMAX un fichier Excel déjà préparé, remplir les données de
l'antenne puis exporter le document sous un format compatible avec le mesureur
(la procédure est expliquée ci-dessous, il faut disposer de Excel 2007 ou
supérieur).
Par la suite on décrit la procédure pour créer le fichier d'antenne et le charger
dans le mesureur:
Création du fichier d'antenne
►
Téléchargez le document Excel "Antenna XML Generator" depuis la
zone de téléchargements du site web de PROMAX.
Dans le champ "Model" introduisez le nom qui servira par la suite pour
identifier ce type d'antenne (maximum 8 caractères).
Dans le champ "Description" introduisez une description qui vous
permette d'identifier plus facilement l'antenne.
Dans le champ "Impedance" sélectionnez la valeur de l'impédance de
l'antenne parmi 50 ou 75 ohms.
Dans le champ "Height" introduisez la hauteur de l'antenne en mètres.
Remplissez le tableau de calibration de l'antenne avec les valeurs du
facteur k en fonction de la fréquence.
Faites attention à ne pas modifier les unités.
7-90

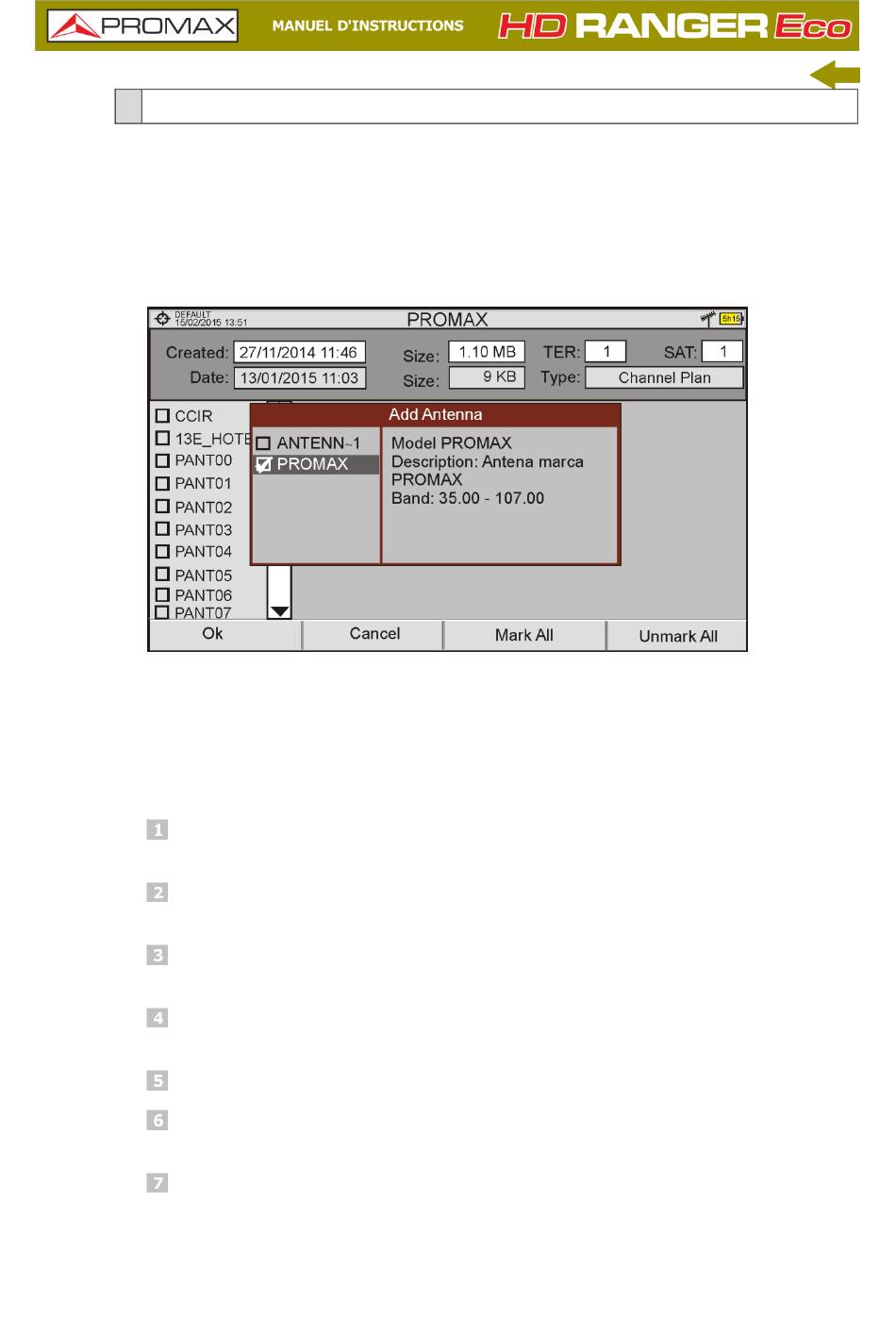

Figure 61
