3.2
Fonctionnement
Branchez le signal sur l'entrée RF de l'appareil.
Sélectionnez dans le menu "Paramètres"
(terrestre ou satellite).
Accédez à la fonction MESURES en appuyant sur la touche
Pour visualiser une vue différente cliquez à nouveau sur la touche
3.3

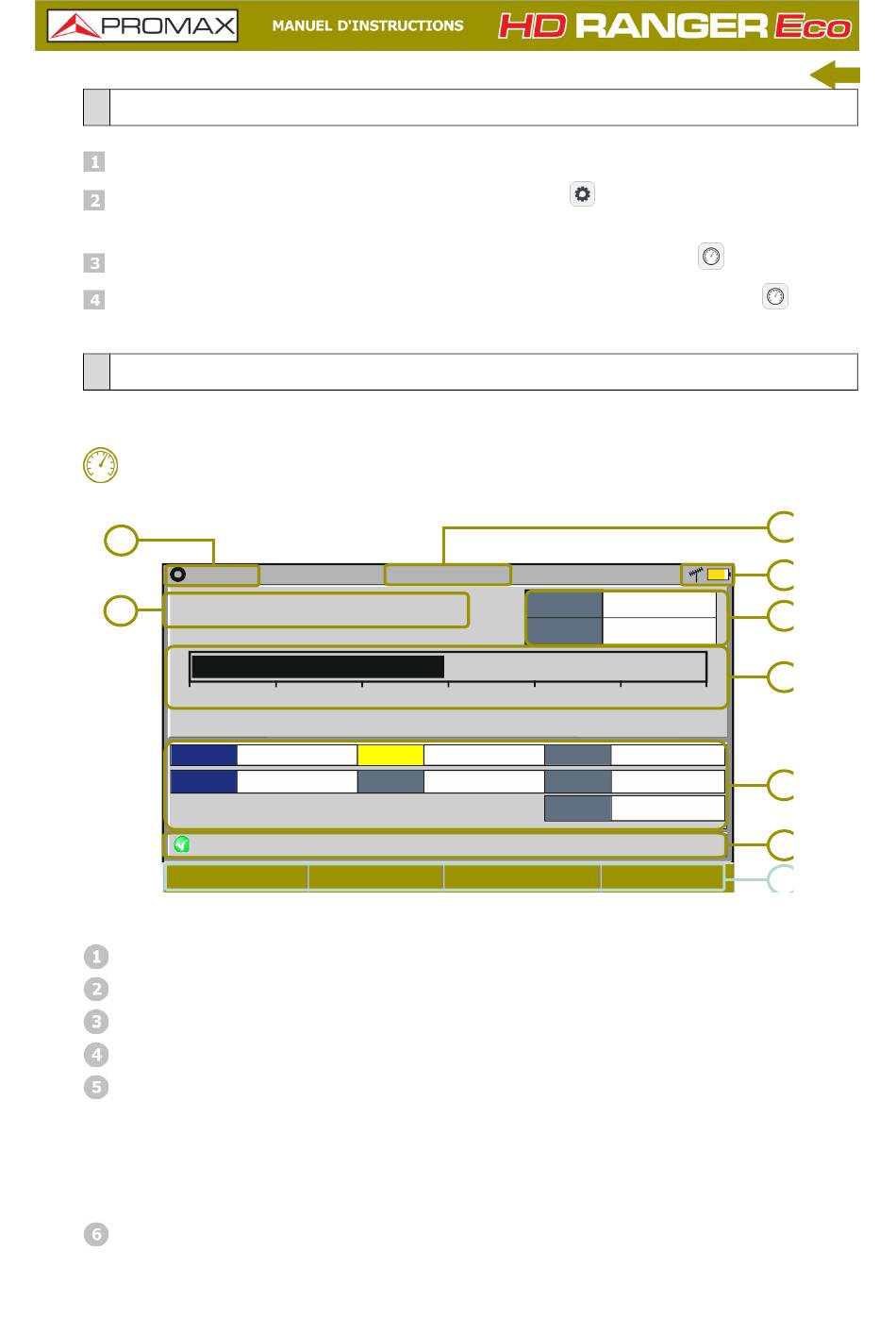

Description de l'écran
Les différentes vues disponibles pour les signaux numériques sont :
MESURES 1/3: MESURES COMPLÈTES
1
DEFAULT
17/12/2014 11:31
2
Puissance:
10
Fréq
Offset
MPEG2 TS enganchado: RGE2
Chantier en cours ; date et heure.
Valeur numérique de la mesure sélectionnée.
Numéro de vue/Nombre total de vues disponibles.
Bande de fréquences; Niveau de batterie.
Bande et LM: Puissance totale sur toute la bande sélectionnée (terrestre ou
satellite). Cette mesure apparait uniquement quand la mesure de
puissance est sélectionnée. En dessous est indiqué le Link Margin. La
puissance totale permet de déterminer si on est proche d'une situation de
saturation. Le Link Margin indique la marge de sécurité avant que le
démodulateur décroche le signal.
Barre graphique de la mesure sélectionnée.
3-32
69.2dBµV
30
50
554.00
MHz
Puissance
2
kHz
CH 31
DVB-T
MESURES 1/3
Bande
70
90
69.2
dBµV
34.7
dB
C/N
Outils
Figure 28.
la bande de fréquences
.
5 h 1 5
82.3 dBµV
14.1dB
LM
110
130
MER
30.5
dB
CBER
6.9
E-05
VBER
1.8
E-08
.
3
4
5
6
7
8
9
