Description de l'écran
►

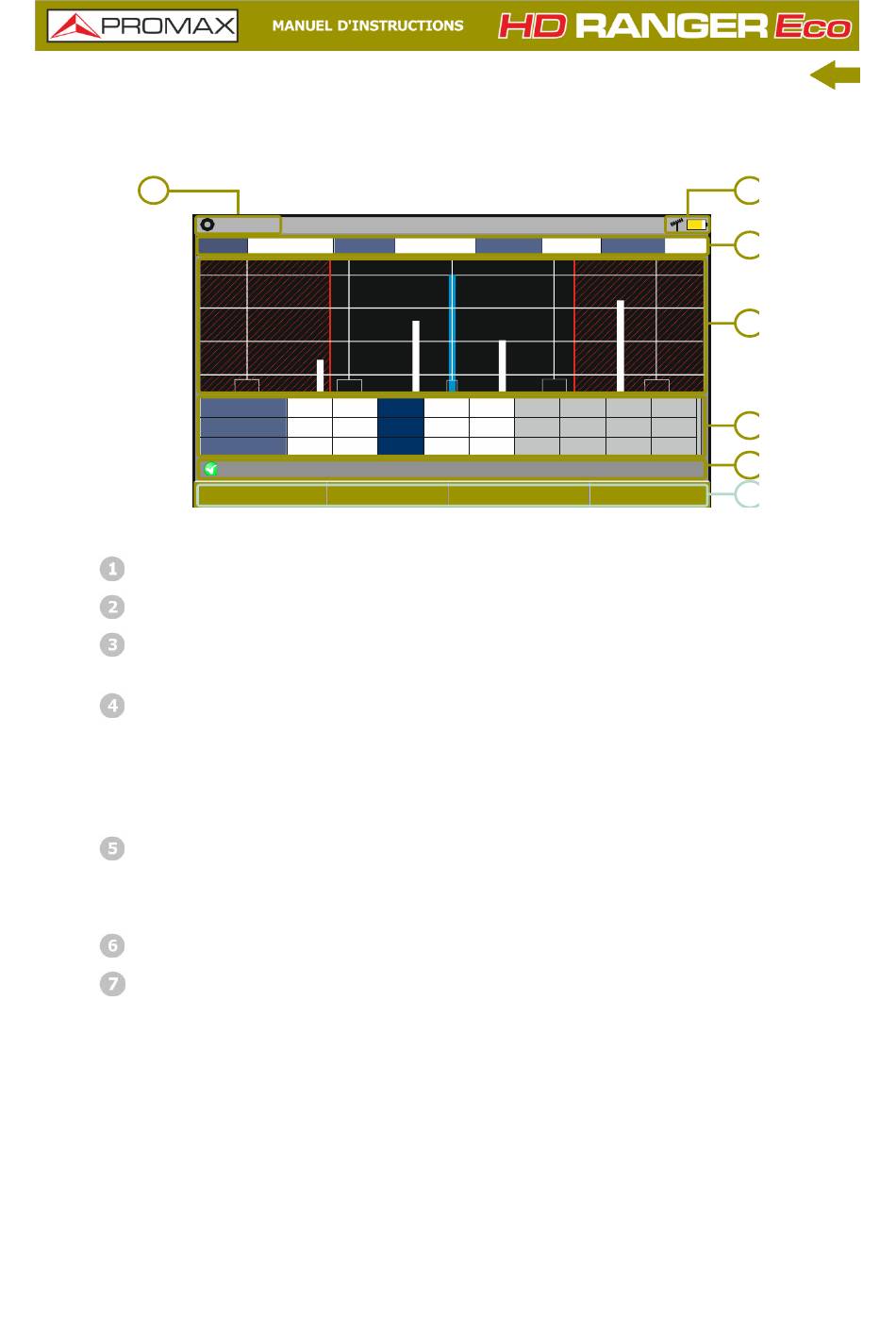

Par la suite on décrit la fenêtre d'Analyse des Échos:
1
T V E - H D P r u e b a s
Puissance(dBc)
Chantier en cours ; date et heure.
Bande de fréquences ; Niveau de batterie.
Données du signal: Fréquence, Puissance et C/N et Cell ID (permet
d'identifier l'émetteur principal du signal, si disponible).
Graphique d'Analyse des échos.
La fenêtre affiche la représentation graphique des échos. L'axe horizontal
correspond au retard de réception de l'écho par rapport au chemin
principal (le signal le plus puissant). L'axe vertical correspond à
l'atténuation en dB de l'écho par rapport au signal principal.
Fenêtre de données des échos par rapport au signal principal.
Dans le tableau sont affichés pour chacun des échos la puissance, le
retard en microsecondes et la distance en kilomètres.
État du signal (en recherche/accroché/nom du multiplex).
Menus des touches programmables.
Joystick gauche/droite (mode actif CANAL/FRÉQUENCE): Changer de
►
canal/fréquence (en fonction du type de syntonisation sélectionnée).
Joystick haut/bas (mode actif ÉCHOS): Changer le Zoom.
►
Souvenez-vous de cliquer sur le joystick pour changer du mode ÉCHOS au mode
CANAL.
