Avec cette information sous la main, nous pouvons maintenant calculer les
angles d'élévation et azimut qui nous permettront d'orienter notre parabole vers
le satellite. Il y a plusieurs formules pour faire cela, mais une fois de plus
Internet peut nous être utile ! Il existe aussi des applications gratuites pour le
mobile, comme Dish Aligner, qui calculent l'élévation et l'azimut suivant la
position actuelle déterminée par le GPS du mobile. Il peut être particulièrement

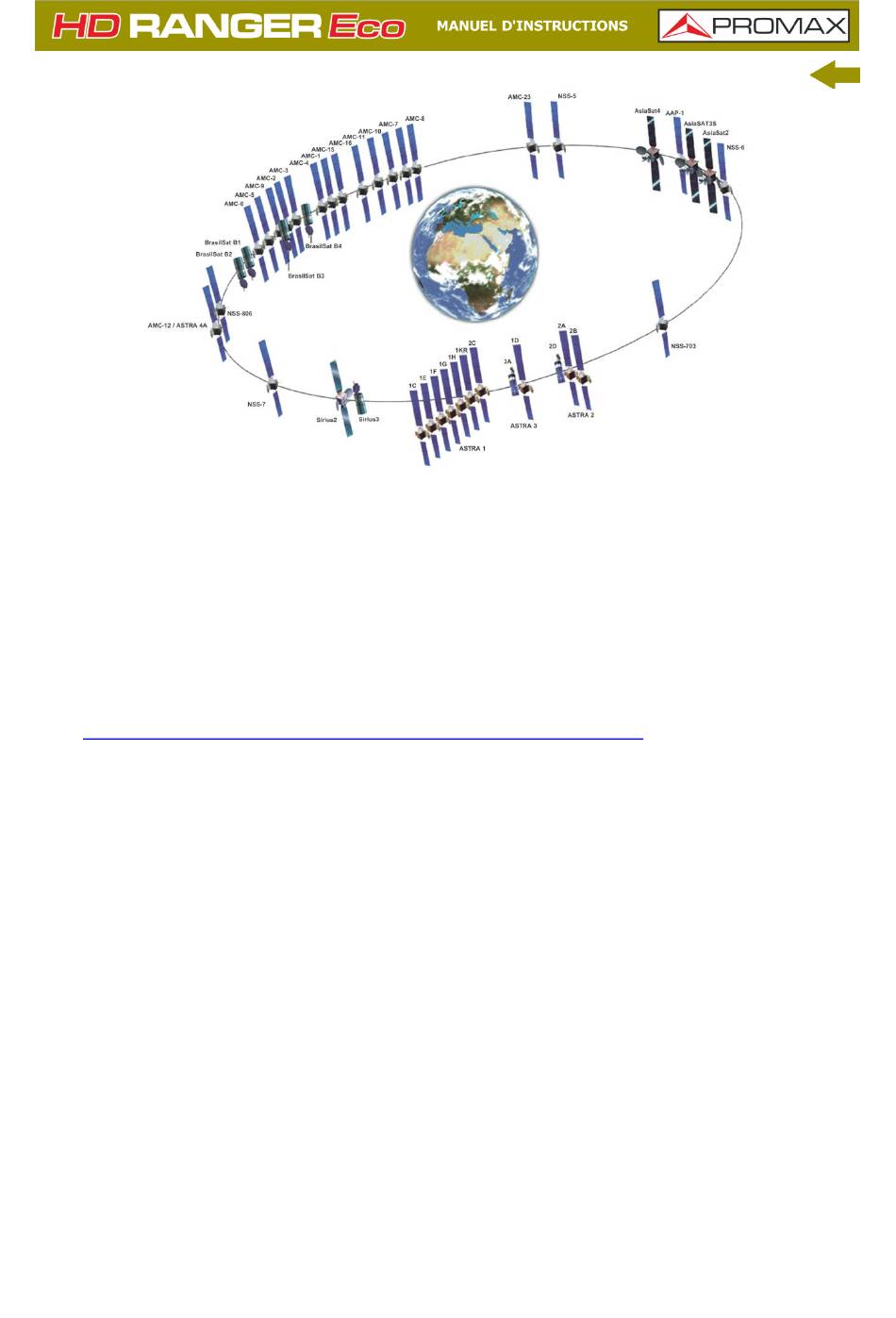

intéressant pour vous de visualiser sur une carte géographique la position du
satellite que vous allez pointer :
http://science.nasa.gov/realtime/jtrack/3d/JTrack3D.html/
Par exemple, si nous choisissons 'ASTRA 19E' et que nous appuyons avec la
souris sur un point quelconque en Allemagne, on obtient :
•
Latitude : 50 degrés Nord
•
Longitude : 12 degrés Est
On obtient alors les angles d'élévation et d'azimut nécessaires :
•
Azimut: 170 degrés
•
Élévation: 31 degrés
L'élévation doit être mesurée par rapport au niveau horizontal (par exemple avec
un inclinomètre) et l'azimut par rapport au nord magnétique (avec une
boussole). Il existe des applications pour mobile, comme celle mentionnée
précédemment, qui incluent un inclinomètre et une boussole, cependant il faut
faire attention aux mesures effectuées avec le mobile car elles peuvent se voir
faussées par les interférences de la propre antenne. Il est normalement plus
pratique de commencer par l'azimut en tournant la parabole horizontalement, et
ensuite chercher l'élévation nécessaire.
Mai 2017
Figure A2.6.
