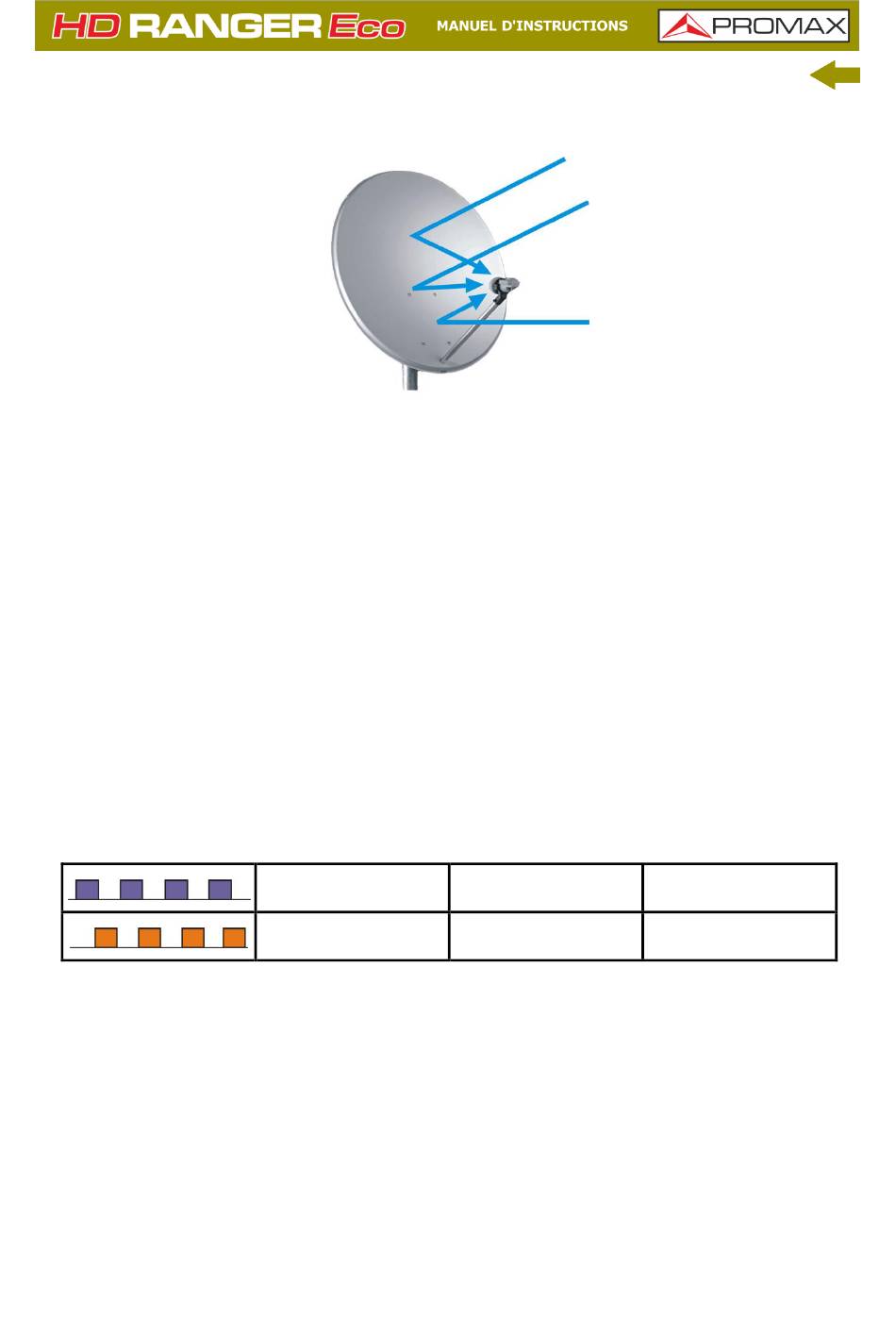

Le réflecteur est un élément passif. Simplement il reflète les signaux provenant
du satellite de façon à collimer les différents faisceaux vers le LNB.
Le LNB ("Low Noise Block-converter" ou bloc convertisseur à faible bruit) est un
dispositif actif, fruit de la grande évolution dans la fabrication de circuits RF, qui
inclut à l'intérieur des amplificateurs, des oscillateurs et des convertisseurs de
fréquence en un simple boîtier, petit et de bas coût. La première partie est
formée par un dispositif, appelé contrôleur de polarisation, qui reçoit une
polarisation ou une autre en fonction de la tension fournie au LNB. Cette tension
est nécessaire pour alimenter les dispositifs internes du LNB.
Les signaux transmis par les satellites utilisent deux types de polarisation,
LINÉAIRE VERTICALE / HORIZONTALE ou CIRCULAIRE GAUCHE / DROITE,
suivant le type d'antenne utilisée dans le satellite. Les fréquences du
transpondeur pour chacune des polarisations ont été soigneusement choisies
pour éviter toute interférence avec la polarisation contraire, c'est ce qu'on
appelle contre-polarisation ou polarisation croisée (en anglais " cross-polar "). En
général, les fréquences des deux polarisations sont intercalées, ou en d'autres
mots, les fréquences utilisées pour une polarisation sont vides pour l'autre, et
vice-versa.
Les LNB universels modernes utilisent généralement la polarisation linéaire et ont
aussi la capacité de sélectionner un rang de fréquences d'entrée différent,
suivant un signal de contrôle envoyé avec la tension d'alimentation appelé ton de
commutation 22 kHz.
Mai 2017
Figure A2.4.
13 VDC
18 VDC
HORIZONTALE
VERTICALE
CIRCULAIRE
DROITE
CIRCULAIRE
GAUCHE
17
