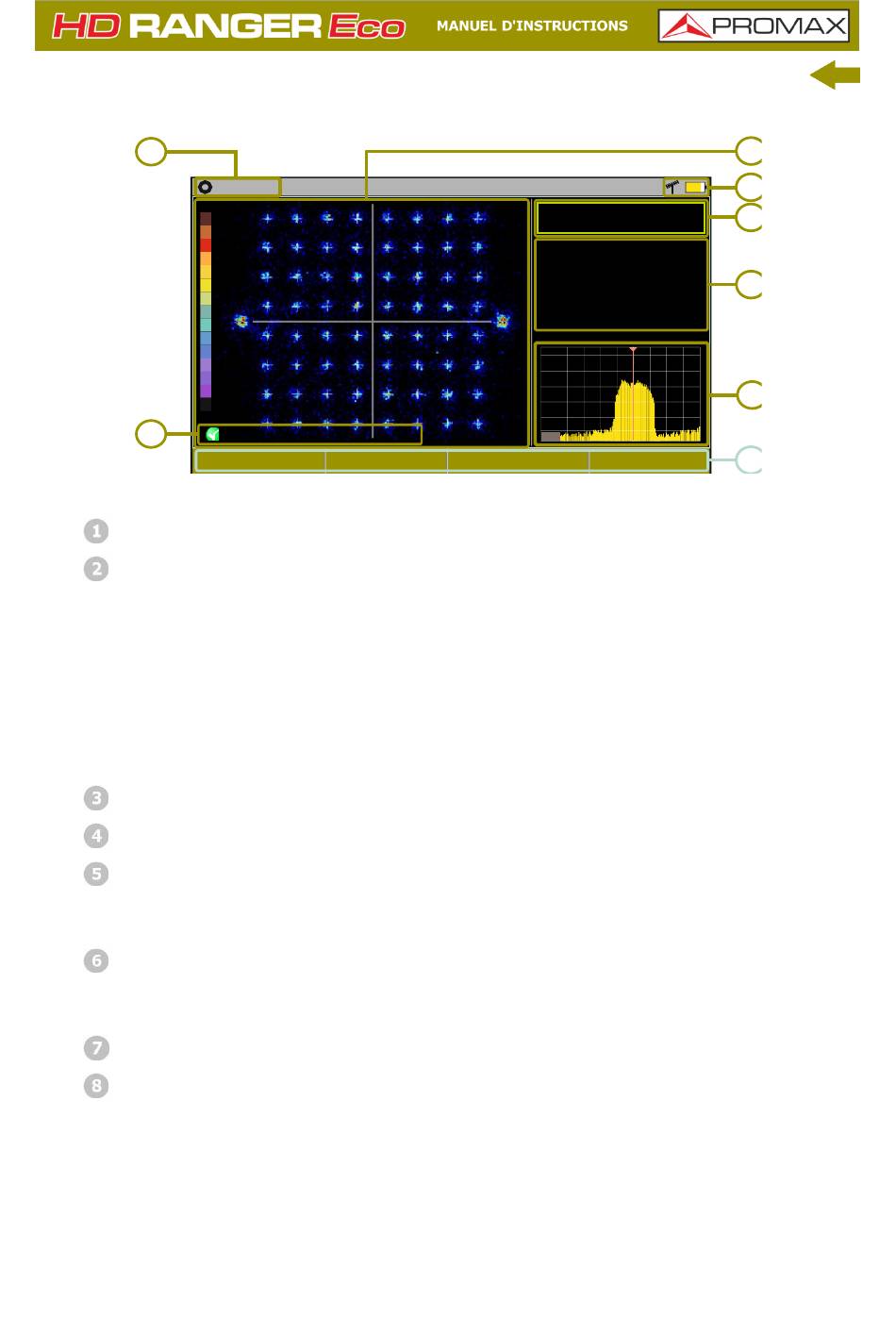

Description de l'écran
►
1
+
+
7
Chantier en cours ; date et heure.
Fenêtre de la Constellation.
L'échelle de couleurs située sur la gauche indique le nombre de points
moyennant une gradation de couleurs proportionnelle à la densité de
points (symboles) concentrés sur une certaine zone. Cette échelle de
couleurs va du noir (aucun symbole) au rouge (densité maximale).
Plus la dispersion (nuage) des symboles est grande, plus le niveau de bruit
dans le canal est grand (ou pire est la qualité du signal). Et au contraire, si
les symboles sont très concentrés cela indique un bon rapport signal/bruit
et l'absence de problèmes.
Banda de fréquences; Niveau de batterie.
Modulation de la constellation.
Fenêtre de données.
Les données affichées sont: Première porteuse (Porteuse min), Dernière
porteuse (Porteuse max.), Puissance, C/N et Fréquence/Canal.
Spectre du signal syntonisé.
Le spectre est affiché avec la même valeur de span qui a été sélectionnée
dans le mode SPECTRE.
État du signal (en recherche/accroché/nom du multiplex)
Menus des touches programmables.
Joystick Droite/Gauche: Changer de canal/fréquence (en fonction du type
►
de syntonisation).
Mai 2017
DEFAULT
04/05/2012 14:33
MPEG2 TS accroché: SFN
CH 31
DVB-T
CONSTELLATION
Porteuse Min:
Porteuse Max:
Puissance:
C/N:
Fréqc:
70
60
50
40
30
20
dBµV
Outils
Figure 45.
2
3
5h15
4
64QAM
0
6816
5
µ
69.2 dB V
>25.4 dB
850.00 MHz
6
8
Avancé
7-63
