CNA/Précautions 4
Série
Veuillez lire les consignes avant l'utilisation.
Voir p.0-39 à 0-46 pour les consignes de sécurité et les précautions d'utilisation de
l'actionneur et du détecteur.
Précaution
Le remplacement du bloqueur est possible pour la série CNA.
Pour commander celui-ci en piéces de rechange, référez-vous
au tableau ci-dessous.
Alésage (mm)
Réf. de l'unité de blocage
40
CNA 40D-UA
50
CNA 50D-UA
63
CNA 63D-UA
80
CNA 80D-UA
100
CNA100D-UA

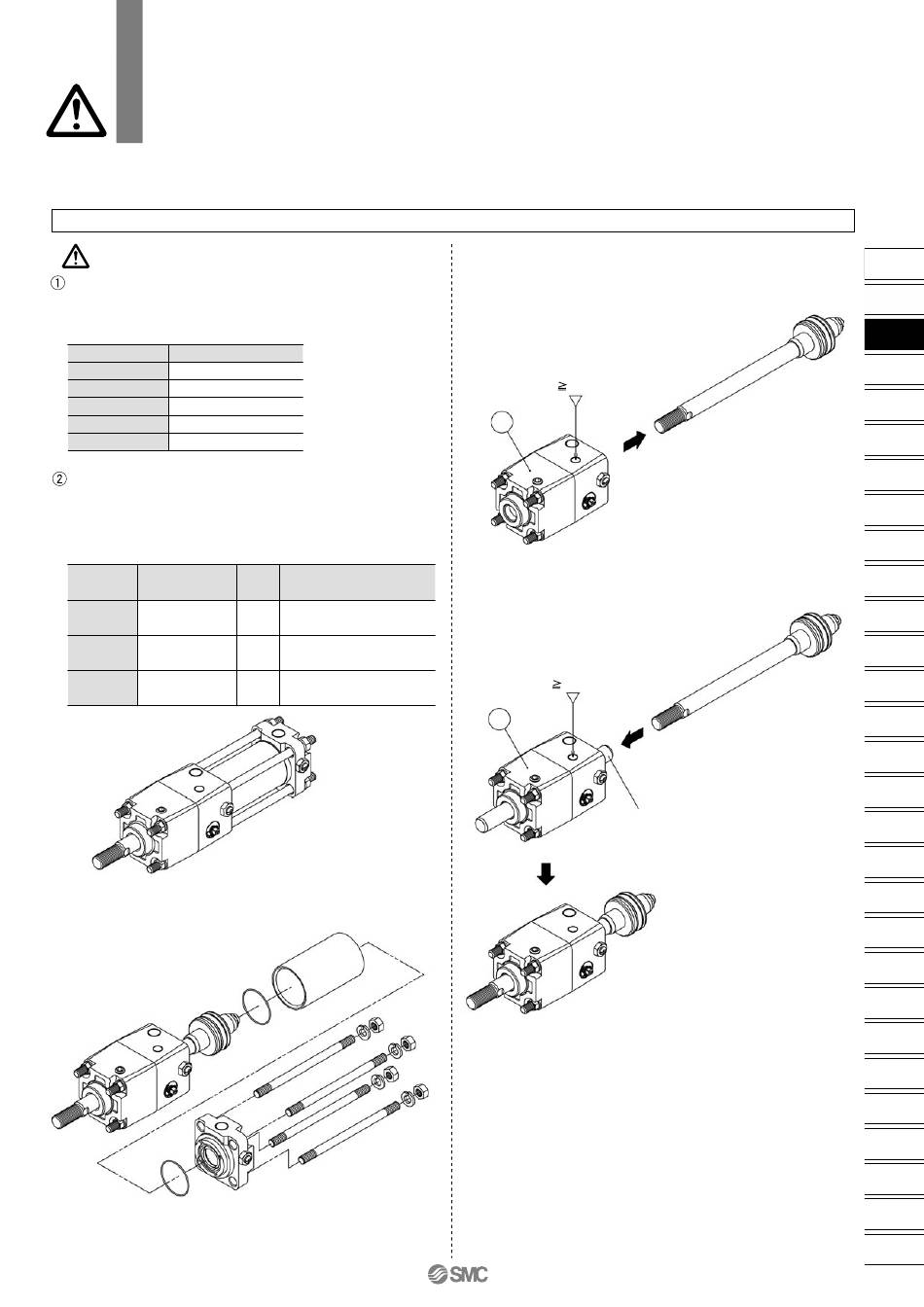

Remplacement d'une unité de blocage
1) Déserrez les écrous de tirant (4 pcs.) sur le fond arrière du vérin
à l'aide d'une clé.
Reportez-vous au tableau ci-dessous pour les dimensions des
écrous.
Alésage
Ecrou
(mm)
M8 X 1.25
40, 50
JIS B1181 classe 2
M10 X 1.25
63
JIS B1181 classe 2
M12 X 1.75
80, 100
JIS B1181 classe 2
2) Retirez le tirant, le fond arrière et le tube.
Joint de tube
Fond arrière
Joint
de tube
Entretien
Cotes
sur
Clé
plats
13
JISB4636 + 2 clés coudées 13
17
JISB4636 + 2 clés coudées 17
19
JISB4636 + 2 clés coudées 19
Tube
du vérin
Ecrou
de tirant
Rondelle
Tirant
3) Appliquer de l'air comprimé (0.3MPa mini) sur l'orifice de déblocage
et retirer l'ensemble tige/piston.
P
0.3MPa
Old
4) Appliquer de l'air comprimé (0.3MPa mini) sur l'orifice de
déblocage de la nouvelle unité de blocage. Introduire l'ensemble
tige/piston en expulsant la tige factice.
P
0.3MPa
Nouveau
Tige factice
5) Effectuez la procédure inverse pour le remontage.
CL
MLG
CNA
CNG
MNB
CNS
CLS
CB
CV/MVG
CXW
CXS
CXT
MX
Ensemble tige/piston
