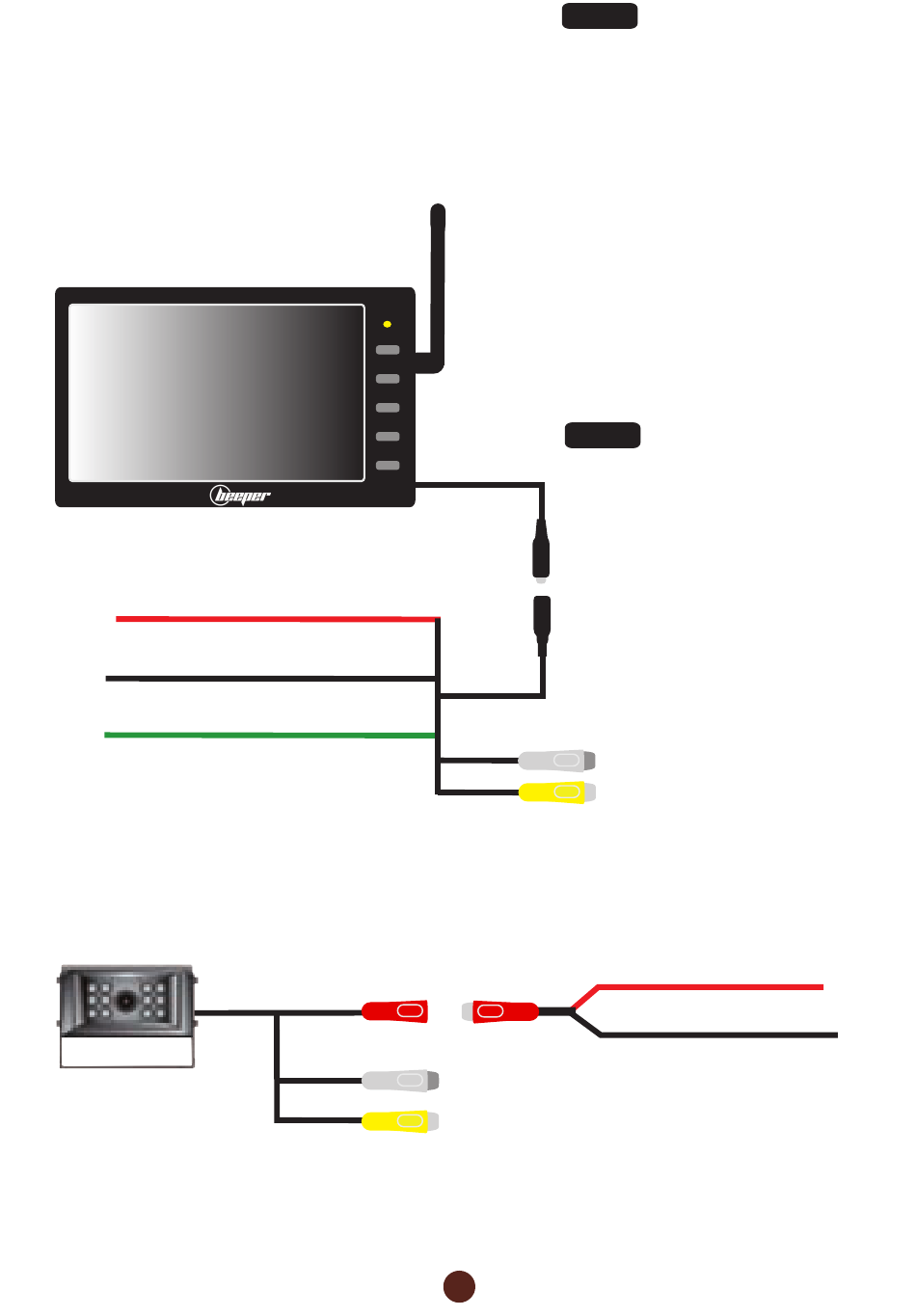

• Connexion électrique de l'écran et de la caméra
1 • Connecter le faisceau mini DIN 6 plots à l'écran RX-ECD7RF
ROUGE
2 • Connecter le fil
3 • Connecter le fil NOIR (faisceau écran) à une MASSE
VERT
4 • Connecter le fil
ROUGE
+ 12V ou +24V APRÈS CONTACT
NOIR
MASSE
VERT
+ 12V ou +24V + FEU DE RECUL
Commutation dès passage marche arrière
5 • Connecter le faisceau JACK RCA à la caméra
6 • Connecter le fil
ROUGE
7 • Connecter le fil NOIR (faisceau caméra) à une MASSE
* Les entrées et sorties audio & vidéo RCA ne doivent pas être connectées. Toutefois, si la transmission radio RF était de trop mauvaise
qualité, il est possible de passer outre la transmission RF en connectant l'écran avec la caméra de façon filaire par le biais d'un câble
RCA / RCA (non fourni).
(faisceau écran) à une source +12V ou +24V APRES CONTACT
(faisceau écran) à une source +12V ou +24V FEU DE RECUL
RX-ECD7RF
Écran 7" du pack
(faisceau caméra) à une source +12V ou +24V APRES CONTACT
RWEC7-RF
Antenne de l'écran
Une antenne optionnelle magnétique avec 2 brins différents est
fournie. En cas de mauvaise réception avec l'antenne d'écran,
nous vous conseillons de tester l'antenne magnétique avec
différente position et notamment en positionnant cette antenne
sur le toit du véhicule en ligne directe vers la caméra extérieure.
RWEC7-RF
Entrée audio : ne pas connecter*
Entrée vidéo : ne pas connecter*
Sortie audio : ne pas connecter*
Sortie vidéo : ne pas connecter*
8
ROUGE
+ 12V ou +24V APRÈS CONTACT
NOIR
MASSE
