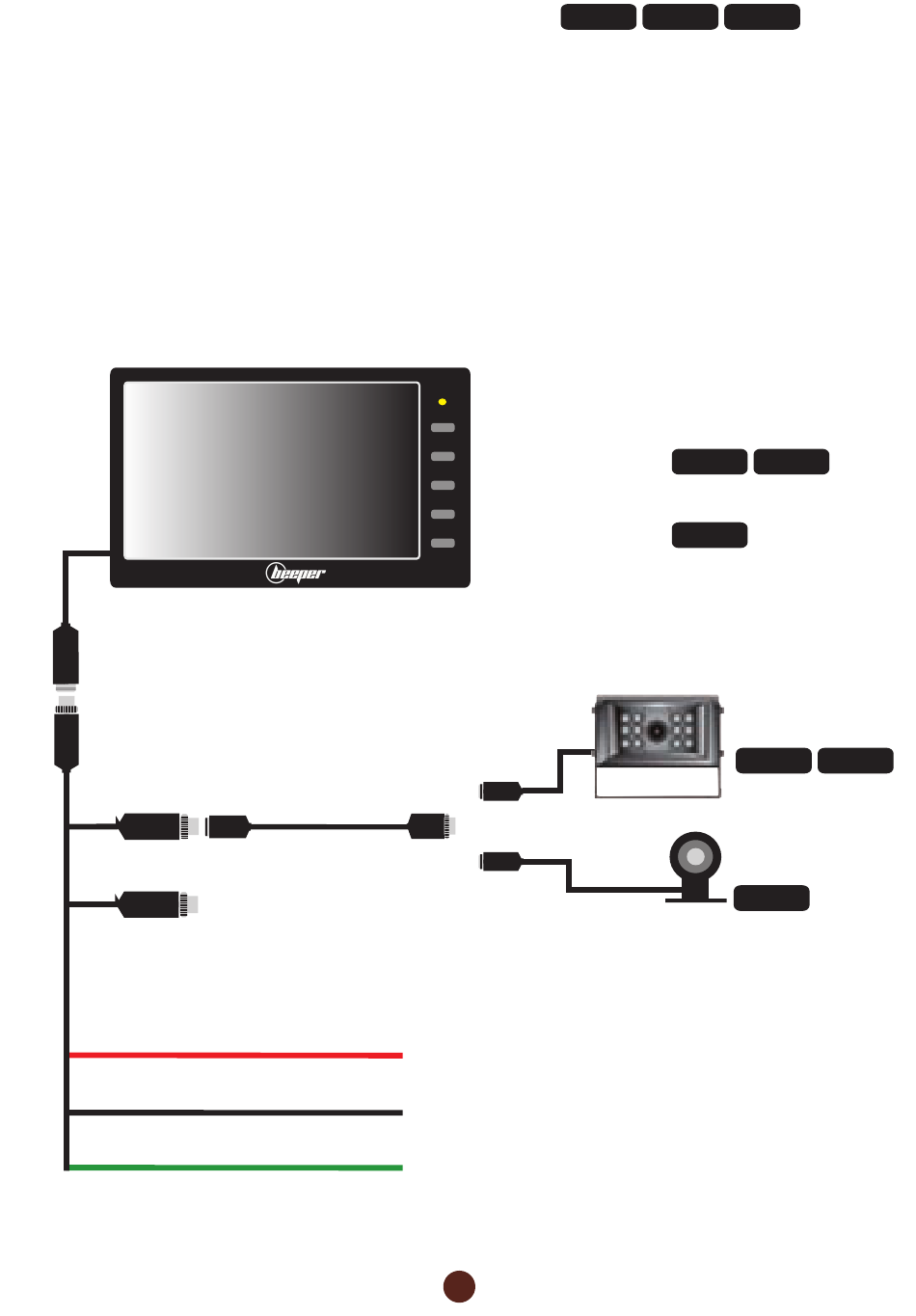

• Connexion électrique de l'écran et de la caméra
1 • Connecter le faisceau DIN 6 plots à l'écran
ROUGE
2 • Connecter le fil
3 • Connecter le fil NOIR à une MASSE
VERT
4 • Connecter le fil
5 • Connecter la rallonge de 20 mètres entre l'écran et la caméra
6 • Connecter la fiche mâle 4 plots de la rallonge à la fiche femelle 4 plots de la caméra.
Caméra 2
Entrée pour caméra optionnelle.
Caméra 1
Vous pouvez connecter une caméra de type
en option
rétroviseur (ckamp de vision lointain)
à une source de courant +12V ou +24V APRES CONTACT
à une source +12V ou +24V FEU DE RECUL
RX-EC46/20
Câble 20 mètres
ROUGE
+ 12V ou +24V APRÈS CONTACT
NOIR
MASSE
VERT
+ 12V ou +24V + FEU DE RECUL
Commutation dès passage marche arrière
RWEC5 RWEC7 RWEC8
RX-ECD7
Écran 7" des packs
ou
RX-ECD56
Écran 5,6" du pack
7
RWEC7 RWEC8
RWEC5
RX-EC75
Caméra des packs
RWEC5 RWEC7
RX-38
Caméra du pack
RWEC8
