48

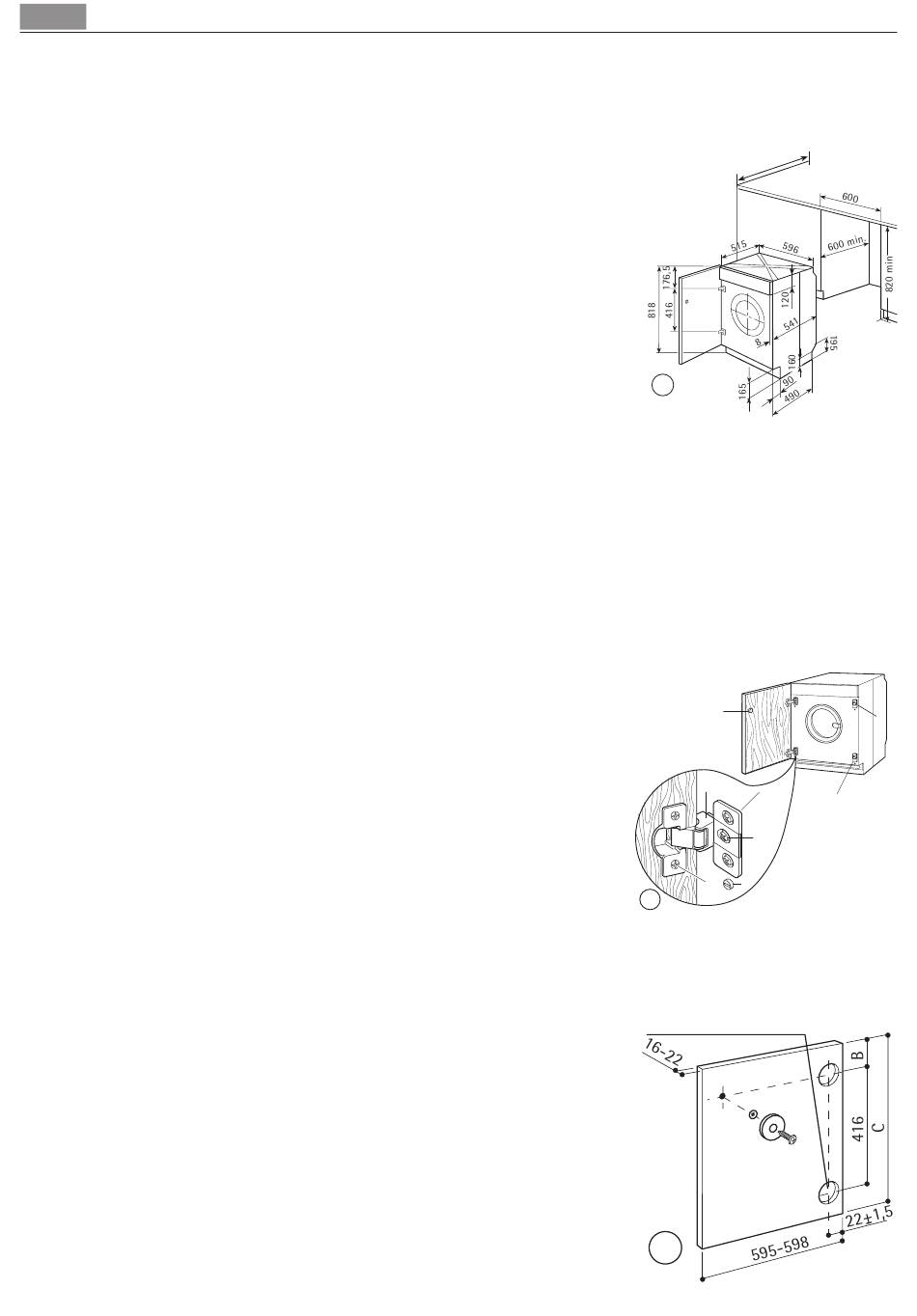

Encastrement

Encastrement
Cet appareil est prévu pour être installé sous un plan de
travail. Les dimensions de la niche doivent correspondre
à celles indiquées dans la fig. A.

Application de la porte

Afin d'harmoniser votre appareil avec les meubles adjacents, vous pouvez installer
une porte sur votre lave-linge.
L'appareil est livré pour l'application d'une porte s'ouvrant de droite à gauche.
Dans ce cas il suffit de visser à la hautuer prévue les charnières (1) et le contre-
aimant (6) livrés avec la machine. (fig. B).
a) Dimensions de la porte
Les dimensions de la porte doivent être les suivantes:
- largeur:
- épaisseur: 16-22 mm
La hauteur (C-fig. C) dépend de la hauteur des socles
des meubles adjacents.
b) Charnières
Pour pouvoir fixer les charnières il faut pratiquer deux trous (ø 35 mm,
profondeur 14 mm) à la partie intérieure de la porte.
La distance entre les deux trous doit être de 416 mm.
La distance (B), calculée à partir de la partie
supérieure de la porte jusqu'au centre du trou dépend
des meubles adjacents.
Les dimensions prévues sont indiquées dans la figure
C.
Fixez les charnières à la porte à l'aide de vis à bois ø 5
mm max. (2-fig. B).
595-598 mm
6 0 0
A
6
1
7
2
1
3
3
8
2
B
35 mm Ø 14 prof.
C
4
5
