Sonde intégrée et transmetteur déporté Endura AZ30
Analyseur d'oxygène de combustion
5.4.3 Transmetteur intégré – Connexions de la sonde
Attention. Les connexions du transmetteur à la tête de la sonde et de la tête de la sonde à la sonde
sont faites à l'usine. Cette section est fournie à titre d'information uniquement.
Connexions de la sonde
(derrière le couvercle de la sonde)
≤ 265 V CA
Connexions numérotées
Du transmetteur
Connexions standard des câbles de
la sonde au bornier 9 contacts
Chauffage (bleu)
1
1
Chauffage (marron)
2
2
Ecran*
3
3
4
Thermocouple – (blanc)
4
5
Thermocouple + (vert)
5
6
Cell – (noir)
6
7
Cell + (Rouge)
7
8
ACJC (Gris)
8
9
ACJC (violet)
9
*Des écrans doivent être connectés à la borne dans le boîtier du transmetteur déporté (pas directement à la terre).
**Bornier 6 contacts installé en option Auto-étal seulement.

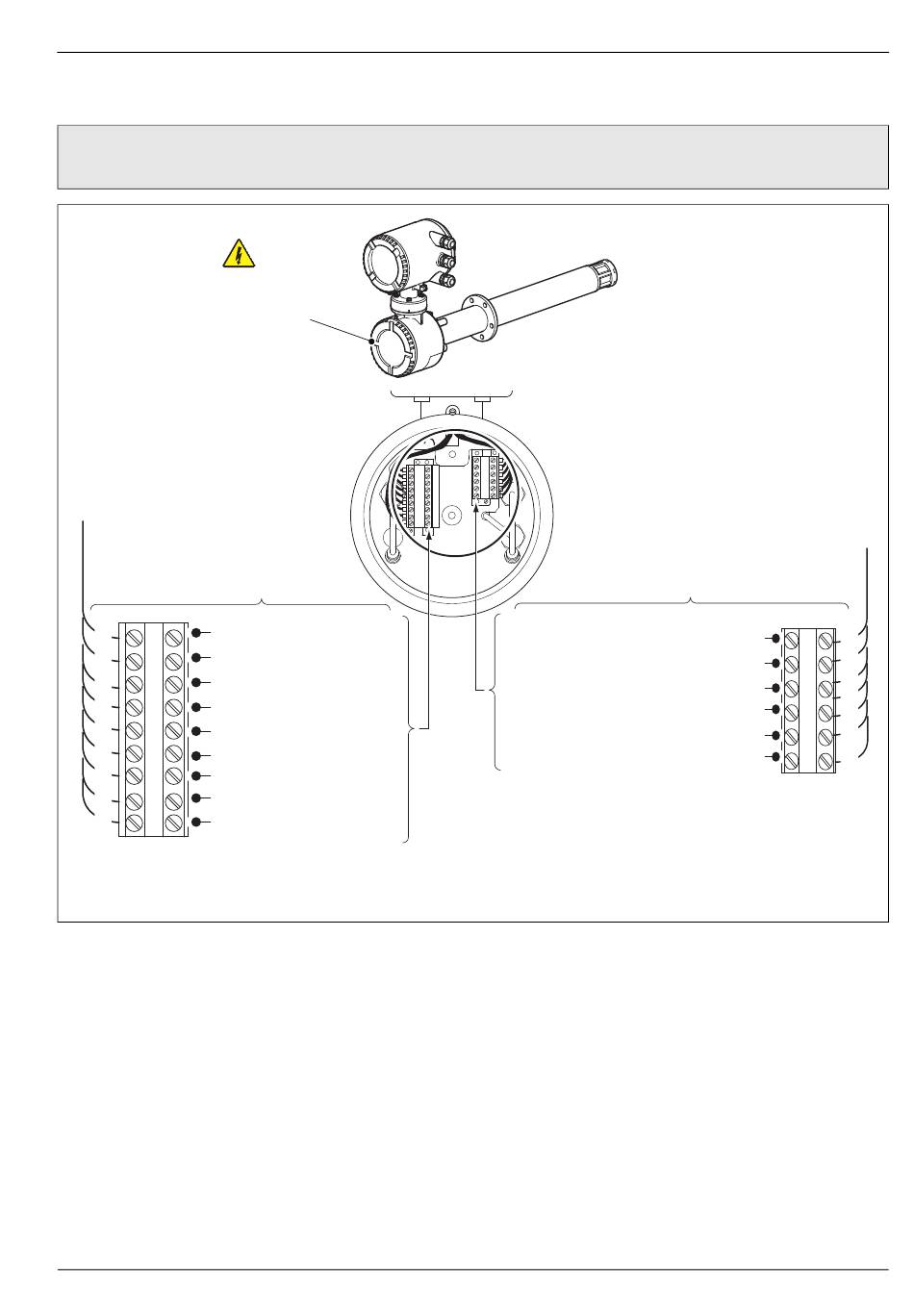

Fig. 5.9 Connexions de la sonde au transmetteur intégré
COI/AZ30E–FR Rév. E
Connexions Auto-étal des câbles de la
sonde au bornier 6 contacts**
Electrovanne 2 (blanc / bleu)
Electrovanne COM (blanc / rouge)
Electrovanne 1 (blanc / vert)
Interrupteur de pression 1 (blanc / orange)
Interrupteur de pression COM (blanc / noir)
Interrupteur de pression 2 (blanc / jaune)
5 nstallation électrique
Connexions numérotées
Du transmetteur
15
15
14
14
13
13
12 12
11
11
10
10
29
