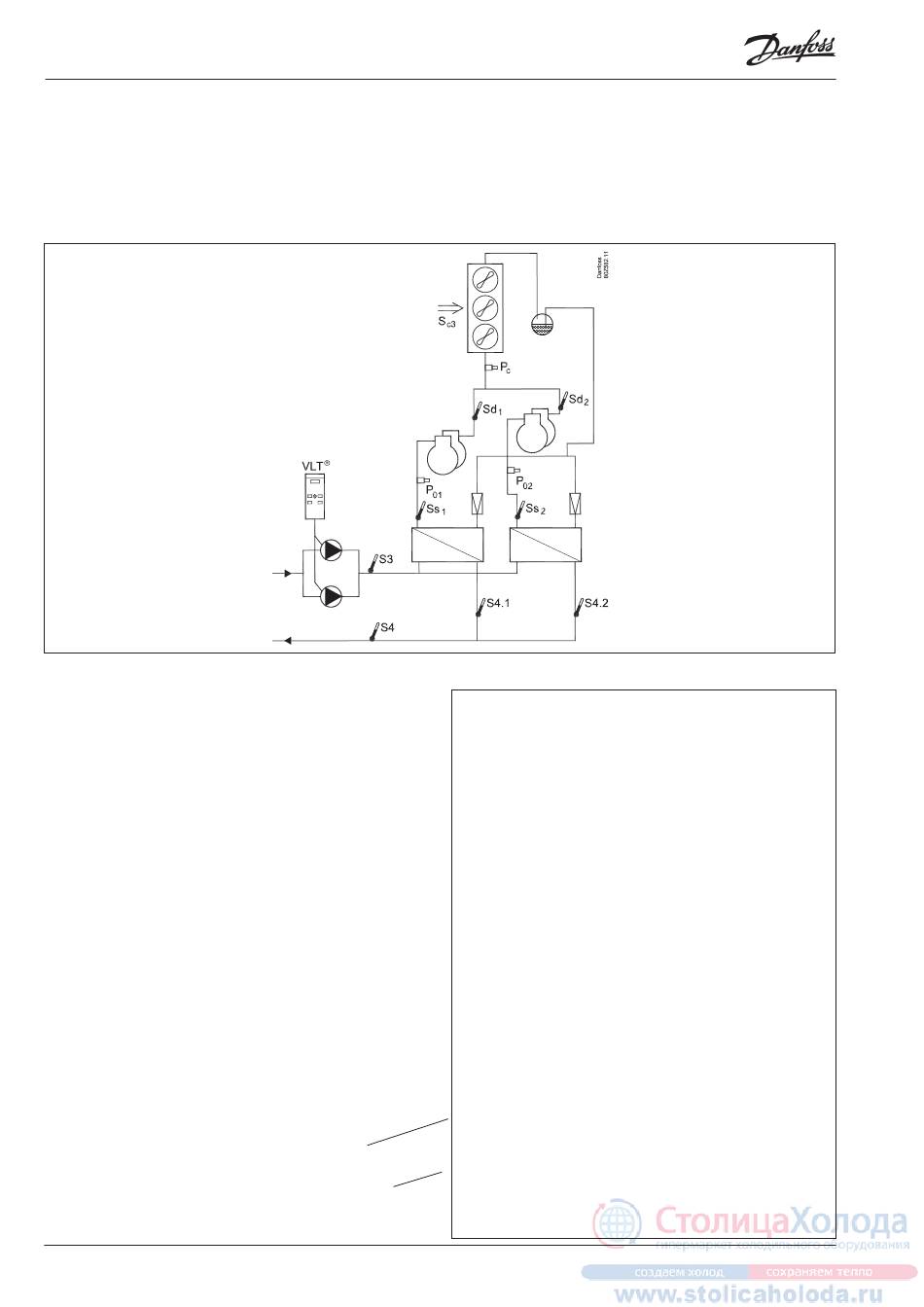

Exemple d'installation frigorifique
Nous avons choisi de décrire la configuration par un exemple
consistant en deux évaporateurs et de condenseur. L'exemple est
le même que celui qui est présenté sous le chapitre "Design" à sa-
voir que le régulateur est un AK-CH 650A + modules d'extension.
Groupe de compresseurs pour
réfrigération :
• Réfrigérant R404A
• 4 compresseurs (15 kW)
• Contrôle de sécurité de chaque compresseur
• Limitation de capacité des compresseurs par le biais du signal de
contact (délestage)
• Signal d'injection de l'échangeur de chaleurs
• Réglage S4 2°C
Condenseur refroidi par air :
• 4 ventilateurs à régulation étagée
• Régulation Pc en fonction de la température extérieure (Sc3)
Pompes + dégivrage:
• Démarrage/arrêt des 2 pompes
• commande de la vitesse des pompes
• Surveillance via flow switch (signal de contact)
• Sortie de dégivrage
Ventilateur dans le carter du compresseur :
• Commande thermostatique du ventilateur dans le carter du
compresseur (capteur + sortie)
Sécurités :
• Contrôle de S4, P0, Pc, Sd et de la surchauffe d'aspiration
• P0 min. = -10°C
• Pc max. = 50°C
• Sd max. = 120°C
• SH min. = 5°C, SH max = 35°C
Autres :
• Sortie d'alarme utilisée
• Interrupteur principal externe utilisé (Signal de contact)
Pour l'exemple actuel, nous utilisons les modules suivants :
• Module de base AK-CH 650A
• Module d'entrée digital AK-XM 102B
• Module de relais AK-XM 205A
• Module de sortie analogique AK-OB 110
46
Régulation de capacité RS8GK204 © Danfoss 02-2013
Il y a également un interrupteur principal interne pour le réglage. Avant
de procéder à la régulation, les deux doivent être en position « ON ».
Les modules utilisés sont sélectionnés au cours de la phase de concep-
tion.
AK-CH 650A
