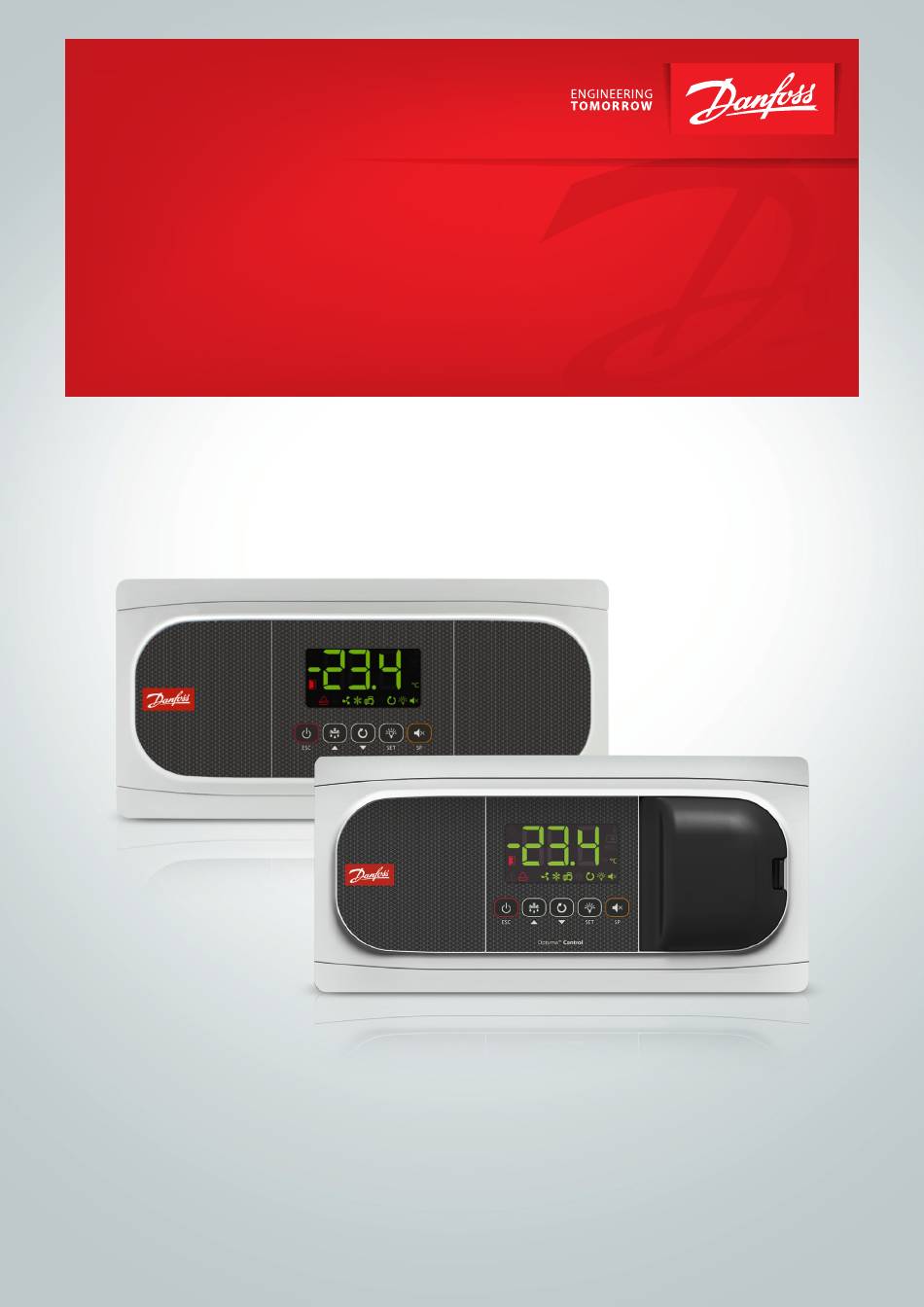

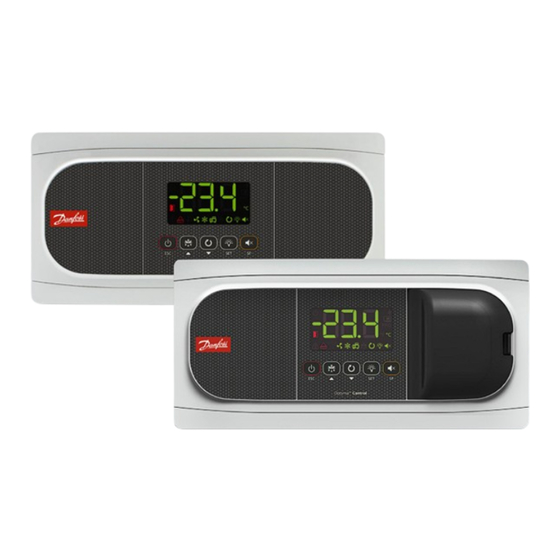

- Page 1 Manuel Régulateur de température pour chambres froides et congélateurs Type AK-RC 204B, 205C...
-
Page 2: Table Des Matières
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C 1. Versions et références ........................3 Table des matières 2. Avertissements .........................3 3. Maintenance ...........................3 4. Description ............................3 5. Installation ............................4 6. Câblage ............................5 7. Configuration initiale ........................5 8. -
Page 3: Versions Et Références
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C 1. Versions et références Modèle Description Alimentation Protection par coupe-circuit AK-RC 204B Régulateur de température 4 relais 230 V~ ± 10 %, 50 Hz ± 5 % AK-RC 205C Régulateur de température 5 relais... -
Page 4: Installation
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C 4.1 Clavier Un appui court active/désactive la lumière de la chambre. Appuyez pendant 3 secondes pour activer/désactiver le mode Appuyez pendant 3 secondes pour accéder au menu Stand-By. -
Page 5: Câblage
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C 6. Câblage • Le câblage spécifique à réaliser dépend du type d'installation. Coupez systématiquement l'alimentation avant de procéder au câblage. • Utilisez le schéma approprié en fonction de l'option choisie Les sondes et leurs câbles NE DOIVENT JAMAIS être installés... -
Page 6: Fonctionnement
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C Liste des paramètres de l’assistant Pump down actif ? 0=Non, 1=Oui 0=Désactivé 1=Compresseur/résistance de carter 2=Éclairage Configuration du relais AUX1 3=Contrôle virtuel 4=Alarme (AK-RC 204B uniquement) Sondes connectées;... -
Page 7: Régulation Du Froid
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C Indique qu'un dégivrage est en cours (cf. page 10). Le message s'affiche uniquement à l'écran. Demande de mot de passe (Password). Voir paramètres b10 et PAS (cf. page 13). - Page 8 Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C Fonction d'évacuation (pump-down) Si la durée C20 est égale à 0 (valeur par défaut), le compresseur ne s’arrête Cette fonction permet de réguler directement l’électrovanne et le pas tant que le pressostat basse pression n’est pas actionné, mais il affiche...
-
Page 9: Gestion Des Portes
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C Mode de changement du point de consigne EXEMPLE 1 : Cela permet une alternance rapide entre deux températures de travail Étalonnage de la sonde 1 dans la chambre froide, en modifiant la valeur de consigne en fonction de la valeur indiquée au paramètre C12. -
Page 10: Dégivrage
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C 8.3 Dégivrage Types de dégivrage Il existe 5 types de dégivrage possibles, en fonction de l’option NUM. IN sélectionnée dans l'assistant (Inl) : Électrique (InI=1, 2 and 3) (d7=0) Le dégivrage est assuré... -
Page 11: Régulation Du Ventilateur
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C Temporisation démarrage ventilateur Pour ce faire, configurer l’entrée 2 comme 2e sonde d’évaporateur (l20=8). Celle-ci est établie par le paramètre F4 et permet de faire geler les En cas de défaillance de la 2e sonde de l’évaporateur, le dégivrage... -
Page 12: Alarmes
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C 8.6 Alarmes Alarme de porte ouverte L’appareil avertit l’utilisateur par un message à l’écran, par l’activation d’un relais (uniquement les appareils avec 5 relais si o10=1 ou les appareils avec 4 relais si o00=4) et par une alarme sonore lorsque le critère défini dans les... -
Page 13: Alertes
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C 8.7 Alertes 8.10 Mode Stand-by à distance L’appareil alerte l’utilisateur par un message à l’écran lorsqu’un événement NUM. IN nécessitant son attention se produit. Cependant, il n’active pas l’alarme sonore ou le relais d’alarme (s’il est actif ). -
Page 14: Configuration
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C 9. Configuration HORS EN PROGRAMMATION PROGRAMMATION Menu de programmation réduit 20 s Permet de configurer rapidement les paramètres les plus utilisés. Pour y accéder, appuyer sur la touche SET pendant 3 secondes. - Page 15 Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C Réglage et contrôle Niveau 1 Niveau 2 Description Valeurs Min. Dég. Max. Réglage de température (Set Point) °C/°F Calibrage de la sonde 1 (Offset) °C/°F -20.0...
- Page 16 Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C Ventilateurs de l'évaporateur Niveau 1 Niveau 2 Description Valeurs Min. Dég. Max. Température d'arrêt des ventilateurs °C/°F Différentiel de la sonde 2 si les ventilateurs sont arrêtés °C/°F...
- Page 17 Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C Entrées et sorties Niveau 1 Niveau 2 Description Valeurs Min. Dég. Max. Sondes connectées; 1=Sonde 1 (Chambre froide), 2=Sonde 1 (Chambre froide) + Sonde 2 (Évaporateur) Configuration de l'entrée numérique 1...
- Page 18 Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C Messages Messages Erreur de fonctionnement du Pump Down (arrêt) Erreur de fonctionnement du Pump Down (démarrage) E1/E2/E3 Sonde 1/2/3 en panne (Circuit ouvert, croisé, ou hors limites de la sonde) ...
-
Page 19: Spécifications Techniques
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 204B, 205C 10. Spécifications techniques Caractéristiques Spécifications Alimentation 230 V~ ± 10 %, 50 Hz ± 5 % Puissance maximale absorbée 6,3 VA pendant le fonctionnement Intensité maximale nominale 15 A EN60730-1: 15 (15) A 250 V~ Relais DÉGIVRAGE –... -
Page 20: Commande
3,5 m, NTC 10K Capteur Sonde en caoutchouc thermoplastique 084N3210 8,5 m, NTC 10K Capteur Sonde en caoutchouc thermoplastique 084N3208 1,5 m, NTC 10K Capteur Sonde en acier inoxydable 084N3200 © Danfoss | Climate Solutions | 2022.10 BC419141115574fr-000101 | 20...
