User Guide

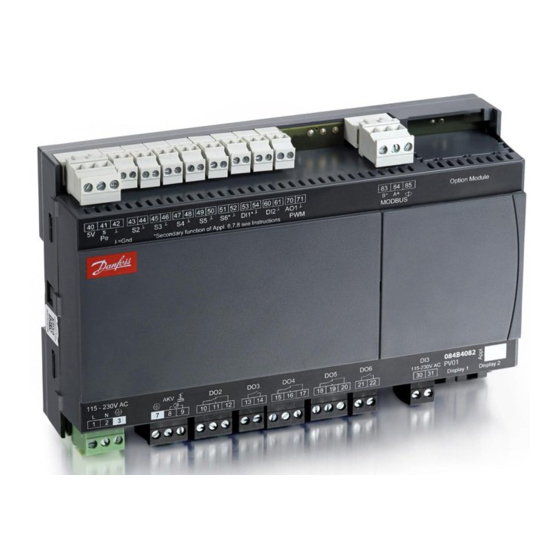

Régulateur de vitrine/chambre froide (EEV)

Type AK-CC55 Single Coil et

AK-CC55 Single Coil UI

Logiciel version 1.7x

Pour meubles frigori ques et chambres froides.

Sommaire des Matières pour Danfoss AK-CC55 Single Coil

Page 1 User Guide Régulateur de vitrine/chambre froide (EEV) Type AK-CC55 Single Coil et AK-CC55 Single Coil UI Logiciel version 1.7x Pour meubles frigori ques et chambres froides.
Page 2 AK-CC55 Single Coil et AK-CC55 Single Coil UI Table des matières Introduction Aperçu de la gamme Vue d'ensemble de la gamme Aperçu des fonctions Connectivité Transmission de données AK-CC55 Single Coil et Single Coil UI A cheur externe Fonctionnalité du régulateur Fonctions Régulation d’injection...
Page 3 AK-CC55 Single Coil et AK-CC55 Single Coil UI Dégivrage coordonné Dégivrage adaptatif 4 modes de dégivrage adaptatif di érents Fonction de fusion Régulation de deux compresseurs (uniquement avec une con guration personnalisée) Rail antibuée Ventilateur Fonction d’éclairage Volet de nuit Régulation de l’humidité...
Page 4 AK-CC55 Single Coil et AK-CC55 Single Coil UI Thermostat Réglages alarme Compresseur Dégivrage Régulation d’injection Commande ventilateur Horaire dégivrage Régulation de l’humidité Divers Régulation Con g. DO et manuel Entretien Fonctionnement via AK-UI55 Bluetooth Menu AK-CC55 Connect (logiciel version 1.7x) Démarrage/Arrêt...
Page 5 AK-CC55 Single Coil et AK-CC55 Single Coil UI Spéci cations des relais d’entrée et de sortie Données de fonction Conditions environnementales Dimensions Commande Certi cats, déclarations et homologations Statements for the AK-UI55 Bluetooth display Assistance en ligne © Danfoss | Climate Solutions | 2022.06...
Page 6 AK-CC55 Single Coil et AK-CC55 Single Coil UI Introduction Application Régulation complète des meubles frigori ques avec une grande exibilité pour s’adapter aux meubles frigori ques et aux chambres froides. Avantages : • Régulateur universel pour plusieurs meubles frigori ques di érents •...
Page 7 AK-CC55 Single Coil et AK-CC55 Single Coil UI Aperçu de la gamme Vue d'ensemble de la gamme La gamme AK-CC55 comprend quatre régulateurs avec di érentes fonctionnalités et di érents paramètres d’application, comme indiqué dans le tableau. Tableau 1: Gamme AK-CC55...
Page 8 AK-CC55 Single Coil et AK-CC55 Single Coil UI Connectivité Le schéma illustre les options de connectivité présentées par l’AK-CC55 pour la conception des fonctionnalités du système. Chi re 2: Connectivité AKA 245 : Unités LON uniquement et 250 paramètres de régulateur au maximum Gestionnaire de système...
Page 9 Le boîtier standard peut être complété par un ou deux a cheurs externes. AK-CC55 Single Coil UI Régulateur à bobine simple avec a cheur intégré. Mêmes fonctionnalités que l’AK-CC55 Single Coil. Boîtier avec a chage des paramètres intégré. Génér- alement utilisé pour les chambres froides.
Page 10 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonctionnalité du régulateur Fonctions • Thermostat jour/nuit avec fonctionnement ON/OFF ou modulant • Sonde de produit S6 avec seuils d’alarme séparés • Commutation entre les réglages du thermostat via l’entrée numérique • Régulation adaptative de la surchau e •...
Page 11 Un actionnement accidentel peut permettre un écoulement de liquide vers le compresseur. Il est de la responsabilité de l’installateur de s’assurer que la perte de signal vers le régulateur n’entraîne pas d'écoulement de liquide vers le compresseur. Danfoss décline toute responsabilité en cas de dommages résultant d’une installation inappropriée.
Page 12 AK-CC55 Single Coil et AK-CC55 Single Coil UI La récupération de l’huile peut être initiée via un signal sur une entrée digitale ou par un signal sur le réseau. Lorsque le retour d’huile est initié, le degré d’ouverture de la vanne sera augmenté pour pousser l’huile hors de l’évaporateur.
Page 13 AK-CC55 Single Coil et AK-CC55 Single Coil UI comme régulation tout ou rien ordinaire avec di érentiel, ou comme régulation modulante où la variation de température ne sera pas aussi élevée qu’en régulation tout ou rien Cependant, l’utilisation d’une régulation modulante est limitée, car elle ne peut être utilisée que dans les armoires à...
Page 14 Pour les sondes S3, S4 et S5, l’utilisateur peut choisir entre les types de sondes suivants : 0=Pt1000 (Danfoss AKS 11) 1=PTC1000 (Danfoss EKS 111) 2=NTC 5k (Danfoss EKS 211) 3=NTC 10k (Danfoss EKS 221) 4 = dé ni par l’utilisateur...
Page 15 -40 et +60 °C et dans la plage de résistance comprise entre 400 et 179,999 ohms. Lors de l’application d’un nouveau type de sonde dé nie par l’utilisateur, veuillez contacter Danfoss pour la validation de la conformité et de la précision des mesures.
Page 16 AK-CC55 Single Coil et AK-CC55 Single Coil UI Régulation du dégivrage Méthode dedégivrage Les méthodes de dégivrage suivantes peuvent être sélectionnées : 0: Aucune 1 : Électrique 2 : Dégivrage par gaz chauds (Simple) 3 : Naturel Le dégivrage électrique Lors du dégivrage électrique, une résistance électrique est placée devant l’évaporateur et le ventilateur «...
Page 17 AK-CC55 Single Coil et AK-CC55 Single Coil UI Démarrage du dégivrage Un dégivrage peut être démarré de di érentes manières : Intervalle : Le dégivrage démarre à des intervalles xes, par exemple toutes les huit heures. Un intervalle doit TOUJOURS être réglé...
Page 18 AK-CC55 Single Coil et AK-CC55 Single Coil UI Pump down : où l’évaporateur est vidé du réfrigérant inj. gaz chaud temporisation (gaz chaud uniquement) : où la vanne d’aspiration a le temps de se fermer Dégivrage : où la glace sur l’évaporateur est fondue Attente après dégivrage : où...
Page 19 Dégivrage adaptatif L’algorithme de dégivrage adaptatif Danfoss détecte la quantité de glace accumulée et annule un dégivrage programmé si celui-ci n’est pas nécessaire, ou il peut être con guré pour e ectuer un dégivrage uniquement si le débit d’air de l’évaporateur est interrompu par du givre ou de la glace.
Page 20 AK-CC55 Single Coil et AK-CC55 Single Coil UI 4 modes de dégivrage adaptatif di érents 0 Éteint 1. Surveillance Peut être con guré en parallèle avec d’autres méthodes de dégivrage et générer une alarme en cas de blocage du débit d’air/givrage de l’évaporateur. Si des problèmes de vapeur instantanée sont détectés du côté du débit de réfrigérant, une alarme de vapeur instantanée est générée.
Page 21 AK-CC55 Single Coil et AK-CC55 Single Coil UI Chi re 21: Régulation de deux compresseurs Régulation cyclique Lorsque le régulateur demande la réfrigération, il enclenche d’abord le compresseur avec la durée de fonctionnement la plus courte. Après la temporisation, le deuxième compresseur s’enclenche.
Page 22 AK-CC55 Single Coil et AK-CC55 Single Coil UI Chi re 22: Régulation des rails antibuée, charge jour/nuit Régulation par impulsions en fonction du point de rosée Pour utiliser cette fonction, un gestionnaire de système de type AK-SM est nécessaire pour mesurer la température ambiante et l’humidité...
Page 23 AK-CC55 Single Coil et AK-CC55 Single Coil UI Chi re 24: Durée de cycle du ventilateur Coupure des ventilateurs pendant les pannes d’installation Si la réfrigération s’arrête en cas de panne, la température dans la chambre froide peut augmenter rapidement en raison de l’émission de chaleur provenant de ventilateurs de grande taille.
Page 24 AK-CC55 Single Coil et AK-CC55 Single Coil UI L’éclairage est régulé par la fonction jour/nuit. Une con guration d’entrée digitale pour le contrôle de l’éclairage peut allumer l’éclairage, si l’éclairage est éteint pendant la nuit. L’éclairage est commandé par un système via le paramètre o39. Une con guration d’entrée digitale pour le contrôle de l’éclairage peut allumer l’éclairage, si l’éclairage est éteint par le système.
Page 25 AK-CC55 Single Coil et AK-CC55 Single Coil UI Chi re 26: Régulation de l’humidité Temps Température Di érence temp. max. humidité Di érence temp. min. humidité Régulation de l’humidité activée Il est possible de dé nir une plage de température max. et min. lorsque la régulation de l’humidité est activée. Le di érentiel supérieur et inférieur est xé...
Page 26 AK-CC55 Single Coil et AK-CC55 Single Coil UI Si l’humidité descend en dessous du point de consigne – Di érentiel d’humidité, la déshumidi cation est arrêtée. Fonction de chau age (uniquement avec une con guration personnalisée) La fonction de chau age est utilisée pour éviter que la température ne devienne trop basse, par exemple dans une chambre froide.
Page 27 AK-CC55 Single Coil et AK-CC55 Single Coil UI Menu Entrée/Réglages Fonction Réglage Alarme ventilateur à l’ouverture Arrêt vent. porte Retour d’huile Exemple : Si la DI1 doit être utilisée pour démarrer un dégivrage, o02 doit être réglée sur 4. Fermeture forcée Les soupapes AKV peuvent être fermées par un signal externe («...
Page 28 Chi re 30: Régulateur avec deux a chages Forçage Le régulateur contient un certain nombre de fonctions de dérogation qui peuvent être utilisées avec les fonctions de commande principale dans la passerelle/le gestionnaire de système Danfoss : Tableau 6: Fonctionnalité de forçage Fonction de commande prin‐...
Page 29 AK-CC55 Single Coil et AK-CC55 Single Coil UI Applications Ce chapitre présente des exemples d’applications : • Vitrine standard • Vitrines avec une vanne, un évaporateur et deux sections de réfrigération. • Vitrines avec une vanne, deux évaporateurs et deux sections de réfrigération.
Page 30 15 16 17 21 22 L’AK-CC55 Single Coil est optimisé pour la régulation d’un détendeur + di érentes combinaisons d’éclairage, de rails antibuée et de relais d’alarme. Il comporte 6 sorties digitales (DO), appelées DO1 - DO6, une sortie analogique (AO), appelée AO1, 6 entrées analogiques (AI), appelées AI1 - AI6, une entrée pouvant être utilisée comme DI1 (entrée...
Page 31 AK-CC55 Single Coil et AK-CC55 Single Coil UI Tableau 8: Application avec spéci cations de sortie numérique et analogique Description de l’applica‐ Nº tion Armoire en chable Armoire en chable Armoire en chable Armoire à distance Dégivrage par gaz chauds à...
Page 32 AK-CC55 Single Coil et AK-CC55 Single Coil UI Con gurations d’application et raccordements E/S Chi re 36: Raccordements pour l’application 1 1 3 2 41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71...
Page 33 AK-CC55 Single Coil et AK-CC55 Single Coil UI Chi re 39: Raccordements pour l’application 4 1 3 2 41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84 DI1/ MODBUS 115 à...
Page 34 AK-CC55 Single Coil et AK-CC55 Single Coil UI Chi re 42: Raccordements pour l’application 7 1 3 2 41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84 MODBUS 115 à 230V c.a.
Page 35 AK-CC55 Single Coil et AK-CC55 Single Coil UI Certaines étiquettes s’appliquent à plusieurs options d’application. Chi re 45: Identi cation du produit Raccordements de l’AK-CC55 Single Coil Transmission de données Chi re 46: Transmission de données  IMPORTANT: Il est important que l’installation du câble de transmission de données soit réalisée correctement, à une distance su sante des câbles haute tension.
Page 36 AK-CC55 Single Coil et AK-CC55 Single Coil UI Relais à semi-conducteurs externe pour rails antibuée Chi re 48: Relais à semi-conducteurs externe pour rails antibuée 60 61 70 71 AO1/ 0/10 V modulé en largeur d’impulsions (PWM) 15 mA max.
Page 37 AK-CC55 Single Coil et AK-CC55 Single Coil UI La réfrigération reprend en même temps lorsque tous les régulateurs ont terminé le dégivrage. A cheur externe AK-UI55 Chi re 51: A cheur externe AK-UI55 A chage 084B4075 / 084B4076 / 084B4077 Câble 3 m : 084B4078...
Page 38 Les commandes électroniques ne sauraient remplacer les bonnes pratiques industrielles. Danfoss décline toute responsabilité en cas de dommages causés aux biens ou aux composants de l’installation par les défauts ci-dessus. Il est de la responsabilité de l’installateur de véri er minutieusement l’installation et d’installer les dispositifs de sécurité...
Page 39 AK-CC55 Single Coil et AK-CC55 Single Coil UI Tableau 12: Remplacement de l’AK-CC 550 par l’AK-CC55 AK-CC 550 AK-CC55 La sonde de pression est pourvue d’un nouveau raccordement – le signal et la masse sont inversés Nouveau schéma de câblage pour les relais SPDT – les bornes NO et NC sont inversées (p.
Page 40 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonctionnement Le régulateur peut être utilisé de di érentes manières en fonction de l’interface utilisateur. Les options suivantes sont disponibles : • Par transmission de données • Via l’a cheur AK-UI55 Setting •...
Page 41 • Lorsque l’a cheur indique FAc, sélectionnez « Oui ».  REMARQUE: Les réglages d’usine constructeur seront soit les réglages d’usine Danfoss, soit des réglages d’usine dé nis par l’utilisateur, le cas échéant. L’utilisateur peut enregistrer son réglage en tant que réglage d’usine OEM via le paramètre o67.
Page 42 AK-CC55 Single Coil et AK-CC55 Single Coil UI Groupes de paramètres en cas de fonctionnement via l’a cheur Chi re 53: Liste des paramètres du bouton SET Bouton SET, 3 s˜: Réglages de conÿguration (PS) PS: Mot de passe (si applicable)
Page 43 AK-CC55 Single Coil et AK-CC55 Single Coil UI Réglage de la température de l’air du thermostat pondéré entre S4 et S3 en régime de nuit r61 Régler l’alarme de température de l’air pondérée entre S4 et S3 A36 Régler la lecture pondérée de l’a chage entre S4 et S3 o17 Sélectionnez le réfrigérant via le paramètre o30...
Page 44 AK-CC55 Single Coil et AK-CC55 Single Coil UI Menu d’a chage de l’AK-UI55 (logiciel version 1.7x) Si le fonctionnement est protégé par un ou plusieurs mots de passe, la lecture et le réglage du paramètre seront limités à : L ou É...
Page 45 AK-CC55 Single Coil et AK-CC55 Single Coil UI Réglages alarme Tableau 16: Réglages alarme Valeur Valeur Valeur Fonction Valeurs Code min. max. usine Temporisation alarme A 0 min 240 min 30 min Tempo. alarme porte ou- 0 min 240 min...
Page 46 AK-CC55 Single Coil et AK-CC55 Single Coil UI Valeur Valeur Valeur Fonction Valeurs Code min. max. usine Méthode d’arrêt du dégivr- 0=Durée, 1= sonde S5, 2= sonde S4, 3=S5A et S5B Temporisation d’évacua- 0 min 60 min 0 min tion...
Page 47 AK-CC55 Single Coil et AK-CC55 Single Coil UI Valeur Valeur Valeur Fonction Valeurs Code min. max. usine Début dég. 4 - Heures 23 h Début dég. 4 - Minutes 0 min 59 min 0 min Début dég. 5 - Heures 23 h Début dég.
Page 48 AK-CC55 Single Coil et AK-CC55 Single Coil UI Divers Tableau 23: Divers Fonction Valeurs Code Valeur Valeur Valeur min. max. usine Temporisation des sorties à 600 s la mise sous tension Con guration DI1 0=Aucun, 1=État DI, 2=Fonction porte, 3=Alarme porte, 4=Démar- rage dégivrage, 5=Inter-...
Page 49 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Valeurs Code Valeur Valeur Valeur min. max. usine Con guration DI2 0=Aucun, 1=État DI, 2=Fonction porte, 3=Alarme porte, 4=Démar- rage dégivrage, 5=Inter- rupteur principal, 6=Régu- lation de nuit, 7=Bande thermostatique, 8=Alarme à...
Page 50 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Valeurs Code Valeur Valeur Valeur min. max. usine Ventilateur à fermeture 0=OFF, 1=ON, 2=OFF et forcée suppression dégivrage, 3=ON et suppression dé- givrage Valeur a cheur 1=A chage air, 2=Temp. produit S6 Éclairage quand interrup-...
Page 51 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Valeurs Code Valeur Valeur Valeur min. max. usine Con guration DO5 0=Aucun, 1=Ventilateurs, 2=Ventilateur ECO, 3=Dé- givrage, 4=Rail antibuée, 5=Alarme, 6=Éclairage, 7=Volets, 8=Compresseur/ LLSV, 9=Compresseur 2, 10=Réchau eur air Con guration DO6 0=Aucun, 1=Ventilateurs, 2=Ventilateur ECO, 3=Dé-...
Page 52 AK-CC55 Single Coil et AK-CC55 Single Coil UI Entretien Tableau 26: Maintenance Fonction Valeurs Code Valeur Valeur Valeur min. max. usine État de régulation A 0=Rég. normale, 1=Attente après dégivrage, 2=Tempo. ON min, 3=Tempo. OFF min, 4= Égouttage, 10=In- terrupteur général OFF,...
Page 53 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Valeurs Code Valeur Valeur Valeur min. max. usine État DI3 0=OFF, 1=ON Temp. d’enclenchement du -200,0 C 200,0 C 4,0 °C thermostat Temp. de coupure du ther- -200,0 C 200,0 C 2,0 °C...
Page 54 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonctionnement via AK-UI55 Bluetooth Accès aux paramètres via Bluetooth et application L’application peut être téléchargée depuis l’App Store et Google Play. ◦ Nom = AK-CC55 Connect ◦ Démarrez l’application. Appuyez pendant 3 secondes sur le bouton Bluetooth de l'a cheur.
Page 55 AK-CC55 Single Coil et AK-CC55 Single Coil UI Menu AK-CC55 Connect (logiciel version 1.7x) Démarrage/Arrêt Tableau 27: Démarrage/Arrêt Fonction Description Valeurs Code Nom abrégé Interrupteur princi- Démarrage/arrêt de la réfrigération. Avec ce réglage, -1=Manuel, 0=Arrêt, 1=Démarrage r12 Inter Général la réfrigération peut être démarrée, arrêtée ou un for- çage manuel des sorties peut être autorisé.
Page 56 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Description Valeurs Code Nom abrégé Con guration DI1 Sélectionnez la fonction de l’entrée numérique 0=Aucun, 1=État DI, 2=Fonction porte, 3=Alarme o02 DI1 Con g. porte, 4=Démarrage dégivrage, 5=Interrupteur prin- cipal, 6=Régulation de nuit, 7=Bande thermostatique, 8=Alarme à...
Page 57 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Description Valeurs Code Nom abrégé Point 2 de sonde – La valeur de température pour la sonde de tempéra- --- Temp. SP2 Temp. ture dé nie par l’utilisateur dans le point de référence Point 2 de sonde –...
Page 58 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Description Valeurs Code Nom abrégé Temp. de coupure A chage de la valeur de coupure réelle pour le ther- u91 Cutout temp. du thermostat mostat Durée fonctionne- Lire le temps d’enclenchement en cours pour le ther-...
Page 59 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Description Valeurs Code Nom abrégé Temporisation dé- Temporisation lors du passage de la phase de réfrig- r63 HeatStartDel marrage chau age ération à la phase de chau age (il n'y a pas de tempo- d’air...
Page 60 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Description Valeurs Code Nom abrégé Temporisation Temporisation d’alarme (temporisation d’alarme A53 Al.Del.S3 B alarme B courte sur la température de l’air). Si les valeurs lim- ites d’alarme supérieure ou inférieure sont dépassées, une fonction de minuteur commence.
Page 61 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Description Valeurs Code Nom abrégé Temporisation Temporisation des alarmes d’humidité haute et basse h27 RH Al. delay alarme humidité Sonde d’humidité - h29 RH Min Value Signal min. Sonde d’humidité - h30 RH Max Value Signal max.
Page 62 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Description Valeurs Code Nom abrégé Mode retour d’huile Sélectionnez la manière dont le retour d'huile doit 0=Aucun, 1=ALC et Ctrl ventilateur, 2=ALC et Ventila- --- Mode retour être géré : teur OFF, 3=OD xe et Ctrl ventilateur, 4=OD xe et d’huile...
Page 63 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Description Valeurs Code Nom abrégé Seuil d’arrêt du dé- Lorsque la sonde d’arrêt du dégivrage sélectionnée d02 Def.StopTemp givrage 1 atteint le seuil dé ni, le cycle de dégivrage est ter- miné.
Page 64 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Description Valeurs Code Nom abrégé Temporisation de vi- Temporisation de vidange (uniquement en cas de gaz d17 Drain delay dange chaud). Dé nissez la durée pendant laquelle l’évapor- ateur est vidé du réfrigérant condensé après le dé- givrage.
Page 65 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Description Valeurs Code Nom abrégé Début dég. 4 - Mi- Horaire du début du cycle de dégivrage (minutes) t14 Def. 4 min. nutes Début dég. 5 - Horaire du début du dégivrage (heures) t05 Def.
Page 66 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Description Valeurs Code Nom abrégé Mode pulsation ven- Fonctionnement par pulsation du ventilateur 0 : Pas 0=Pas de pulsation, 1=Pulsation de coupure, 2=Pulsa- F05 FanPulseMode tilateur de régime d’impulsion tion de coupure nuit 1: Fonctionnement par pulsation lorsque le thermo- stat est désactivé...
Page 67 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Description Valeurs Code Nom abrégé Cycle min. de fonc- Puissance minimale autorisée du rail antibuée. Lors- o88 Rail Min ON% tionnement du rail que le point de rosée mesuré est inférieur au seuil antibuée...
Page 68 AK-CC55 Single Coil et AK-CC55 Single Coil UI Commandes d'a cheur Tableau 39: Commandes d'a cheur Fonction Description Valeurs Code Nom abrégé État de régulation A A chage du mode de régulation réel du régulateur 0=Rég. normale, 1=Attente après dégivrage, 2=Tem- u00 Ctrl.
Page 69 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Description Valeurs Code Nom abrégé Alarmes DI - Priorité Sélectionnez la priorité des alarmes associées au 0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute q31 DIAlarm Prio groupe d’alarmes. Attention : si vous sélectionnez « Désactiver », les alarmes ne s’a chent pas à l’écran ou ne sont pas acheminées vers le relais d’alarme ou...
Page 70 AK-CC55 Single Coil et AK-CC55 Single Coil UI Tableau 44: Divers → Réinitialiser aux réglages d'usine Fonction Description Valeurs Code Nom abrégé Rétablir les paramè- Commande rétablissant les valeurs d’usine de tous les 0=OFF, 1=ON --- Reset factory tres d’usine paramètres du régulateur.
Page 71 AK-CC55 Single Coil et AK-CC55 Single Coil UI Tableau 46: Avancé → Régulation avancée du dégivrage adaptatif Fonction Description Valeurs Code Nom abrégé Sensibilité DA Réglage expert - contactez Danfoss pour plus d’infor- --- AD sense mations détection de ash Réglage expert - contactez Danfoss pour plus d’infor-...
Page 72 AK-CC55 Single Coil et AK-CC55 Single Coil UI Fonction Description Valeurs Code Nom abrégé Refroidissement Signal de commande principale fournissant un refroi- 0=OFF, 1=ON --- Forced cool. forcé CP dissement forcé Démarrage dégivr- Signal de commande principale démarrant un dégivr- 0=OFF, 1=ON --- MC def.start...
Page 73 AK-CC55 Single Coil et AK-CC55 Single Coil UI Code Texte d’alarme Description La température produit S6 a été supérieure au seuil d’alarme maximal pendant une période plus longue que S6 haute température produit A la temporisation d’alarme dé nie. La température produit S6 a été inférieure au seuil d’alarme minimal pendant une période plus longue que la S6 basse température produit A...
Page 74 AK-CC55 Single Coil et AK-CC55 Single Coil UI État de fonctionnement Tableau 49: État de fonctionnement Ctrl. État/code État de fonctionnement Description Appuyez sur le bouton Info pendant 3 secondes pour voir l’état. S’il y a un code d’état, il s’a che à l’écran. Les codes d’état individuels ont la signi - cation suivante : Régul.
Page 75 AK-CC55 Single Coil et AK-CC55 Single Coil UI Caractéristiques du produit Données techniques Spéci cations électriques Tableau 50: Spéci cations électriques Données électriques Value (Valeur) Tension d’alimentation CA [V] 115 V / 230 V, 50/60 Hz Consommation électrique [VA] 5 VA...
Page 76 AK-CC55 Single Coil et AK-CC55 Single Coil UI  REMARQUE: • DO2 à DO6 sont des relais 16 A. • La charge max. doit être respectée. • DO5/DO6 est recommandée pour une charge avec un courant d’appel élevé, par ex. Ventilateur EC et éclairage LED.
Page 77 Commande La liste contient les composants qui composent une con guration AK-CC55 à bobine unique. Pour les autres produits Danfoss mentionnés dans le document, tels que les sondes et les vannes, reportez-vous à la documentation produit correspondante. Tableau 55: Commande...
Page 78 Certaines homologations peuvent changer au l du temps. Vous pouvez consulter le statut le plus récent sur danfoss.com ou contacter votre représentant Danfoss local si vous avez des questions. Tableau 56: Contrôleur Régulation...
Page 79 AK-CC55 Single Coil et AK-CC55 Single Coil UI Statements for the AK-UI55 Bluetooth display FCC COMPLIANCE STATEMENT  CAUTION: Changes or modi cations not expressly approved could void your authority to use this equipment This device complies with Part 15 of the FCC Rules. Operation to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
Page 80 Assistance en ligne Danfoss o re un large éventail d’assistance ainsi que ses produits, y compris des informations numériques sur les produits, des logiciels, des applications mobiles et des conseils d’experts. Voir les possibilités ci-dessous. Le Danfoss Product Store Le Danfoss Product Store est votre guichet unique pour tout ce qui concerne les produits, peu importe où...
