Mode d'affichage, suite
La flèche indique le sens de rotation ; ici, le
signal d'inversion de sens du variateur de
vitesse VLT est actif. Le corps de la flèche
disparaît si une commande d'arrêt est activée
ou si la fréquence de sortie tombe au-delà de
0,01 Hz. La ligne du bas indique l'état du
variateur de vitesse VLT. La liste de la page
suivante donne les données de
fonctionnement qui peuvent être indiquées
pour la variable 2 en mode d'affichage. Les
modifications sont apportées par
l'intermédiaire des touches [+/-].

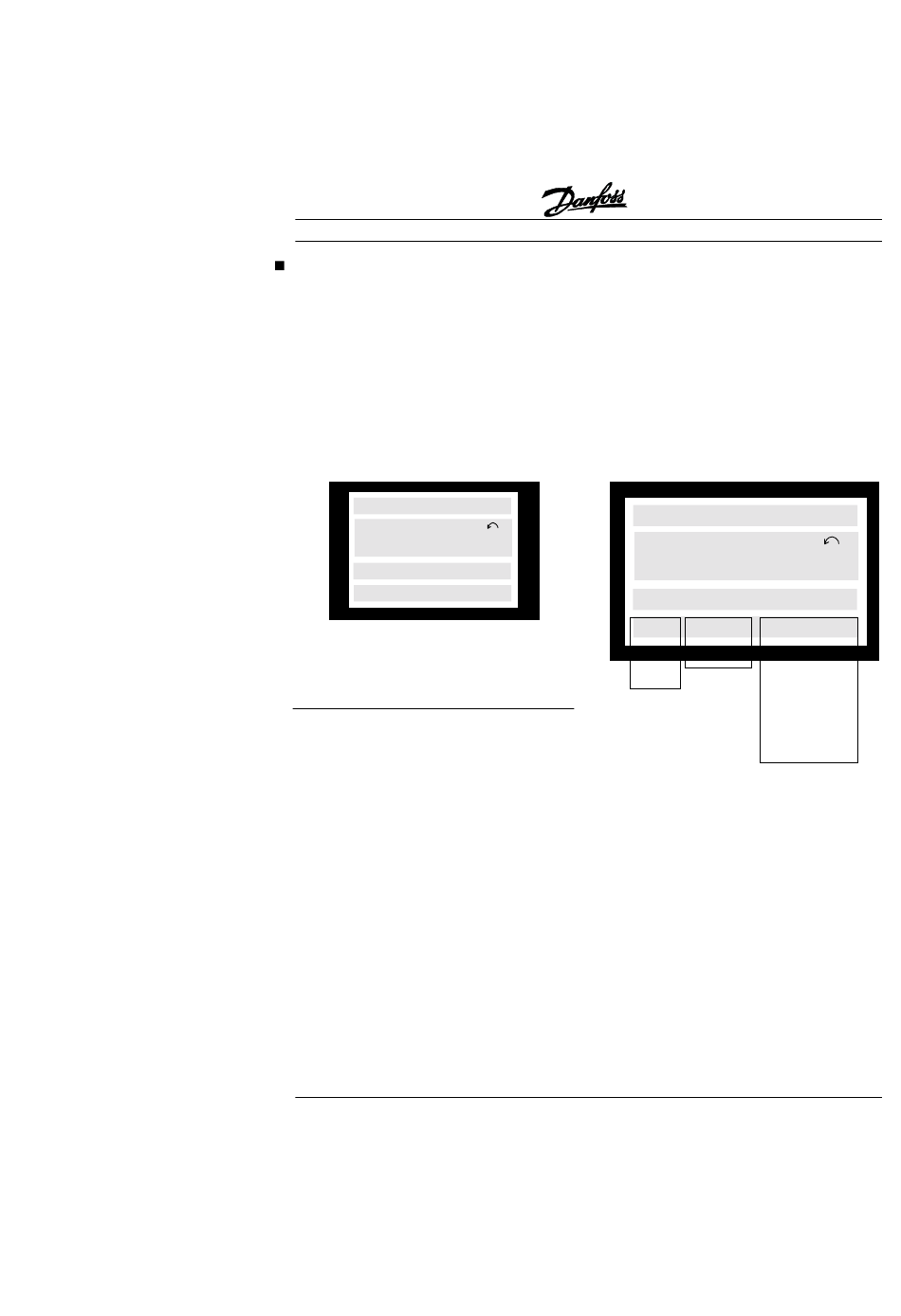

VAR 1.1 VAR 1.2
VAR
MT. ETA
Le tableau ci-dessous indique les paramètres
qui peuvent être choisis pour la première et la
seconde lignes de l'affichage.
Liste défilante :
Référence, %
Référence, unité
Fréquence
% de fréquence de sortie maximum
Courant moteur
Puissance kW
Puissance en chevaux
Energie de sortie
Nombre d'heures
de fonctionnement
Affichage défini par l'utilisateur
Consigne 1
Consigne 2
Retour 1
Retour 2
Retour
Tension moteur
Tension circuit intermédiaire CC
Etat thermique du moteur
Etat thermique du VLT
Entrée digitale
Entrée analogique 53
Entrée analogique 54
18
VLT ®
Entrée analogique 60
Référence pulses
Référence externe
Temp. radiateur
Choix client
Trois données de fonctionnement peuvent être
affichées sur la première ligne de l'affichage,
alors qu'une variable d'exploitation peut être
affichée sur la seconde ligne de l'affichage. A
programmer en utilisant les paramètres 007,
008, 009 et 010 Affichage.
• Ligne d'état :
80.0% 5.08A 2.15kW
SETUP
1
AUTO DIST.
HAND
OFF
Unité:
[%]
[unit]
[Hz]
[%]
[A]
La partie gauche de la ligne d'état indique l'élément
[kW]
de commande actif du variateur de vitesse VLT.
[CV]
AUTO signifie que le contrôle se fait par les bornes
[kWh]
de commande, alors que HAND signifie que le
contrôle se fait par les touches locales sur le
[heures]
panneau de commande.
[unité]
Arrêt (Off) signifie que le variateur de vitesse VLT
[unité]
ignore les commandes de contrôle et met le
[unité]
moteur à l'arrêt.
[unité]
La partie centrale de la ligne d'état indique
[unité]
l'élément de référence actif. CONTROLE A
[unité]
DISTANCE (Dist.) signifie que la référence des
[V]
bornes de commande est active, alors que
[V] CONTROLE LOCAL (Local) indique que la
[%]
référence est déterminée par les touches [+/-]
[%]
sur le panneau de commande.
[code binaire]
[V]
La dernière partie de la ligne d'état indique l'état
[V]
actuel, par exemple "en marche" (Running),
"Arrêt" (Off) ou "Alarme".
MG.60.C4.04 – VLT est une marque déposée Danfoss
6000 HVAC
40.0Hz
SETUP
1
EN MARCH
LOCAL
STOP
EN RAMPE
JOGGING
.
.
.
ATTENTE
[mA]
[Hz]
[%]
[°C]
[-]
