Le panneau de commande LCP
Le panneau de commande LCP (panneau de
commande local) est situé à l'avant du
variateur de vitesse. Il s'agit d'une interface
complète pour utiliser et programmer le VLT
6000 HVAC.
Le panneau de commande est amovible et
peut être installé à une distance de 3 mètres
du variateur de vitesse VLT, par exemple sur la
porte d'une armoire, à l'aide d'un kit de
montage optionnel.

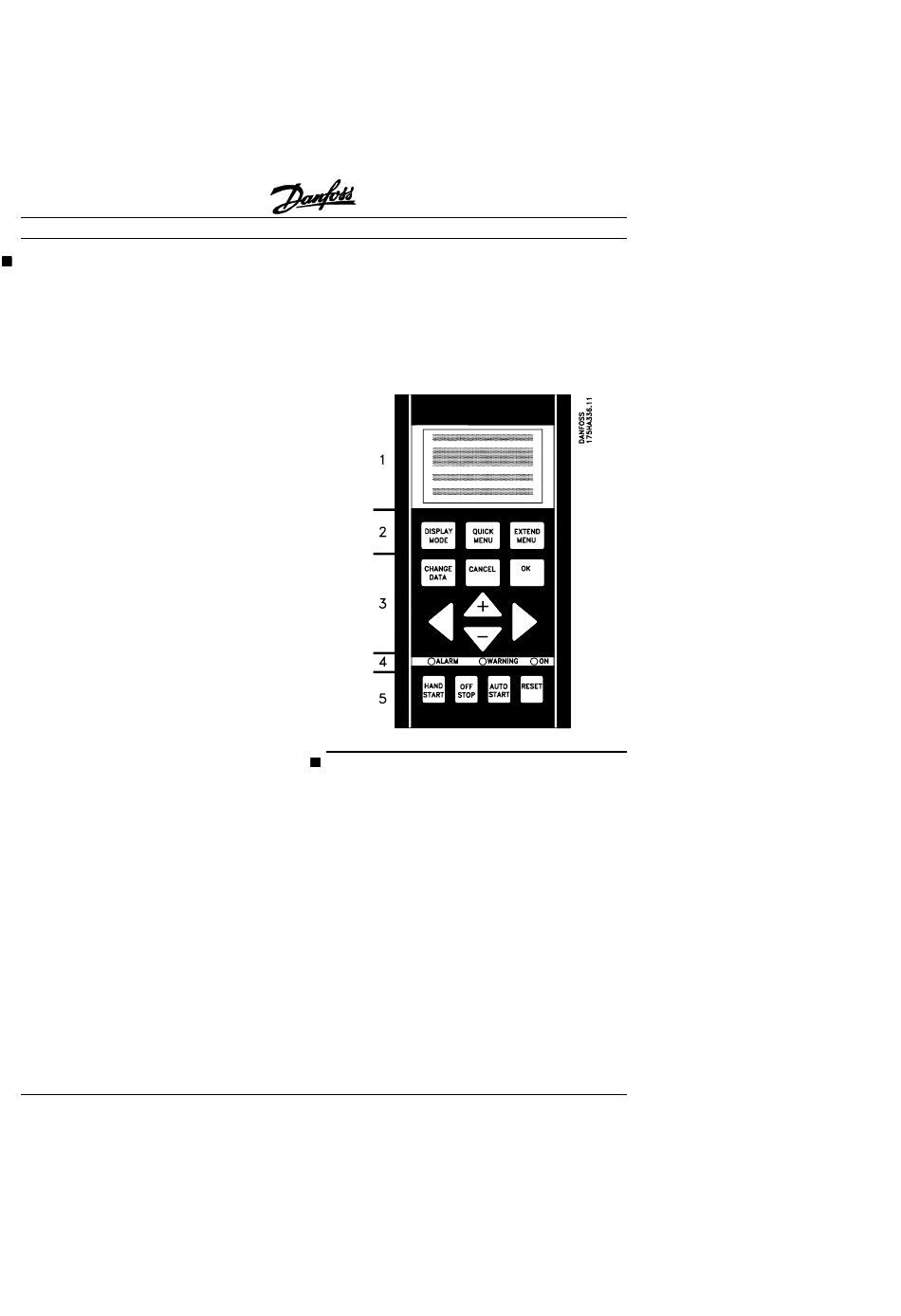

Les fonctions du panneau de commande sont
réparties en cinq groupes :
1. Ecran d'affichage
2. Touches pour modifier le mode d'affichage
3. Touches pour modifier les paramètres du
programme
4. Témoins lumineux
5. Touches pour un fonctionnement en mode
local.
Toutes les données sont indiquées par le biais
d'un affichage alphanumérique à 4 lignes qui,
en mode de fonctionnement normal, peut
continuellement montrer 4 données de
fonctionnement et 3 conditions de
fonctionnement. Pendant la programmation,
toutes les informations nécessaires pour une
configuration rapide et efficace des paramètres
du variateur de vitesse VLT seront affichées.
Trois témoins lumineux indiquant
respectivement la tension (ON), l'avertissement
(WARNING) et l'alarme (ALARM) complètent
l'écran d'affichage.
MG.60.C4.04 – VLT est une marque déposée Danfoss
VLT ® 6000 HVAC
Tous les paramètres de configuration du variateur
de vitesse VLT peuvent être modifiés
immédiatement par le panneau de commande, à
moins que cette fonction n'ait été parametrée sur
Verrouillé [1] par l'intermédiaire du paramètre 016
Verrouillage pour changement de données ou par
une entrée digitale, paramètres 300-307
Verrouillage pour changement de données.
Touches de commande pour la
configuration des paramètres
Les touches de commande sont réparties en
plusieurs fonctions. Les touches comprises entre
l'écran d'affichage et les témoins lumineux sont
utilisées pour régler les paramètres et
sélectionner le type d'affichage en
fonctionnement normal.
